管壳式筒体换热组件结构设计

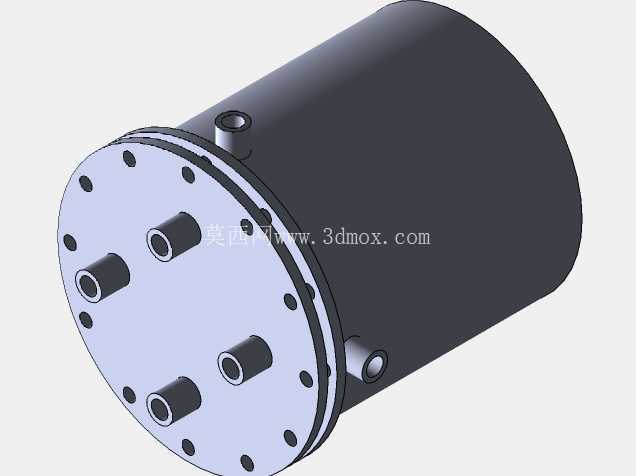

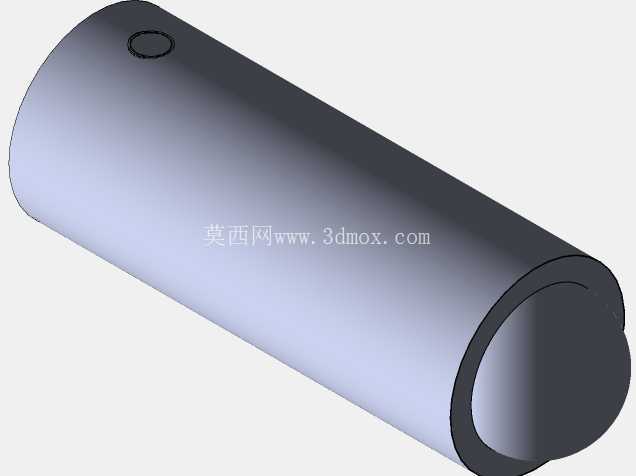

　　该换热组件主要应用于中小型液冷循环、工业油温调控、小型工艺介质恒温输送场景，在电源配套散热回路、小型液压站冷却单元、实验台温控介质循环支路中都能见到同类结构的身影，核心作用是实现两种不同温度介质在互不掺混的前提下完成热量传递，避免高温介质超出工作允许温度阈值，或是将低温介质预热至工艺要求的进料温度。从结构布局来看，整体采用卧式圆柱筒体作为承压外壳，筒体一端为一体化焊接的圆形法兰端盖，端盖沿圆周方向均匀布置螺栓连接孔，用于和外部管路侧的封板实现密封锁紧，端盖面上伸出四根平行布置的介质流通管，作为管程介质的进出与分流通道，筒体侧壁靠近两端的位置分别设置两个径向接口，作为壳程介质的进出通路，这种布局能让壳程介质在筒体内形成完整的折返流路，尽可能覆盖所有管程管路的外表面，减少换热死区。

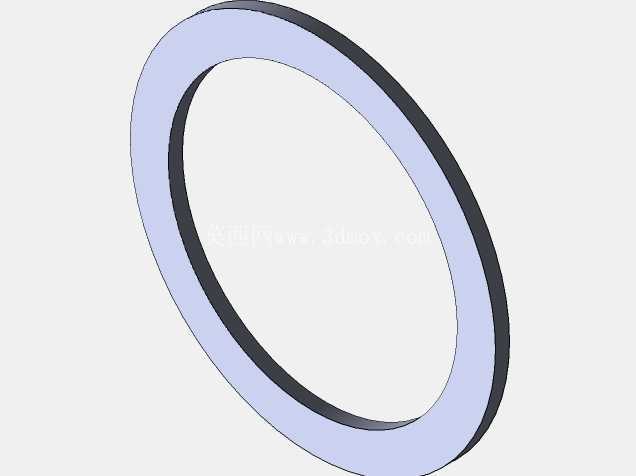

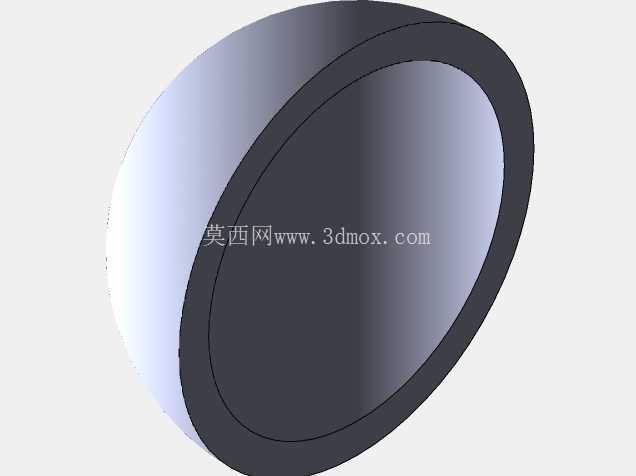

　　设计过程中首先要考虑的是承压边界的强度匹配，筒体壁厚根据额定工作压力下的薄壁圆筒强度公式核算，法兰端盖的厚度则结合螺栓预紧力下的弯曲变形量做校核，避免端盖在长期压力波动下出现翘曲导致密封失效；端盖上的管路伸出长度需要匹配外部管路的安装空间，伸出端的外径公差严格按照管路焊接或者卡套连接的要求设定，保证现场装配时不需要二次加工就能完成对接。筒体侧壁的径向接口位置特意避开了端盖螺栓的安装操作空间，两个接口的中心距根据壳程介质的流速要求确定，保证介质进入筒体后流速处于合理区间，不会因为流速过快造成冲蚀，也不会因为流速过慢导致换热效率下降。

　　安装边界上，筒体的外径尺寸决定了整个组件在设备机柜内的占位宽度，端盖的法兰外径是现场安装时预留安装孔位的核心参考尺寸，四根平行管路的中心距需要和外部分集水器或者汇流排的接口间距完全匹配，避免装配时出现管路错位产生额外应力；筒体本身没有设置额外的安装支座，实际应用中可以通过配套的管卡固定在安装横梁上，固定位置需要避开侧壁的两个径向接口，同时要给接口处的管路连接预留足够的扳手操作空间。

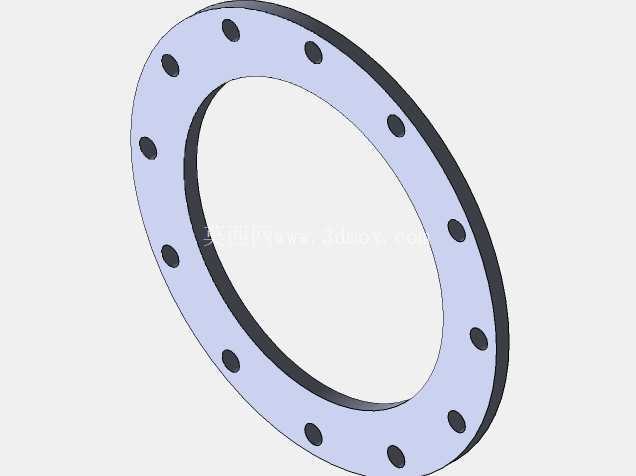

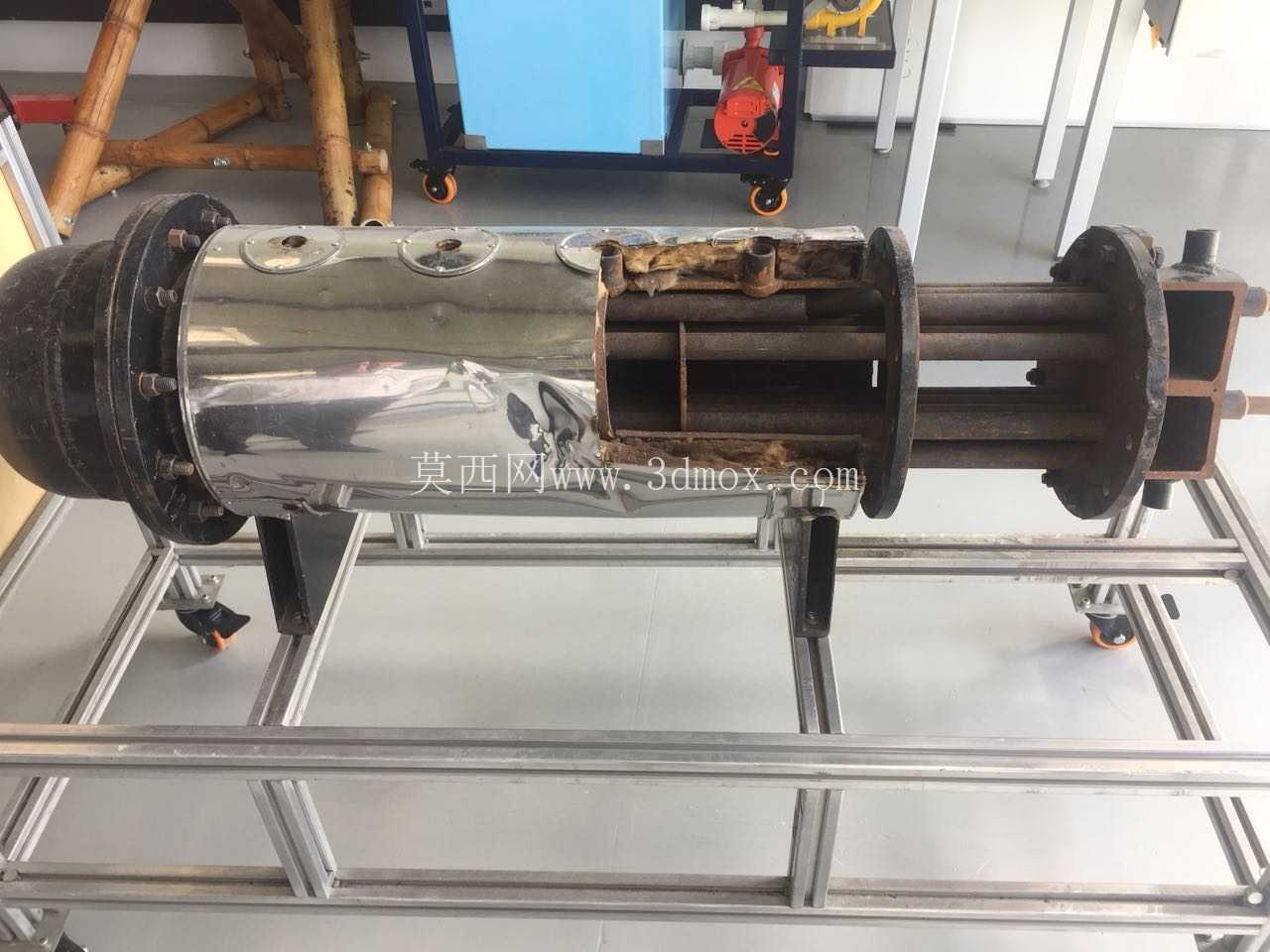

　　从功能实现逻辑来看，管程介质从端盖的管路进入筒体内的换热管束，壳程介质从筒体侧壁的接口进入筒体内部，在换热管外表面流动过程中通过管壁完成热量交换，这种单筒式的结构相比多流程的大型换热器，结构更紧凑，流道阻力更小，适合流量不大但对安装空间有严格限制的配套场景。设计时还特意将端盖上的螺栓孔做了等角度均布处理，不管是安装还是后期拆解维护，都不需要对位标记就能完成端盖的复位装配，降低现场维护的操作难度；筒体的外表面没有设置额外的散热筋，因为这类组件多数是安装在设备机柜内部，外表面的自然散热占比极低，过多的结构反而会增加加工成本和积灰的可能。所有管路与筒体、端盖的连接位置都采用连续角焊缝设计，焊缝高度根据板材厚度匹配，保证焊接位置的强度不低于母材本身，同时焊接后需要做水压试验验证密封性能，避免运行过程中出现介质渗漏。
