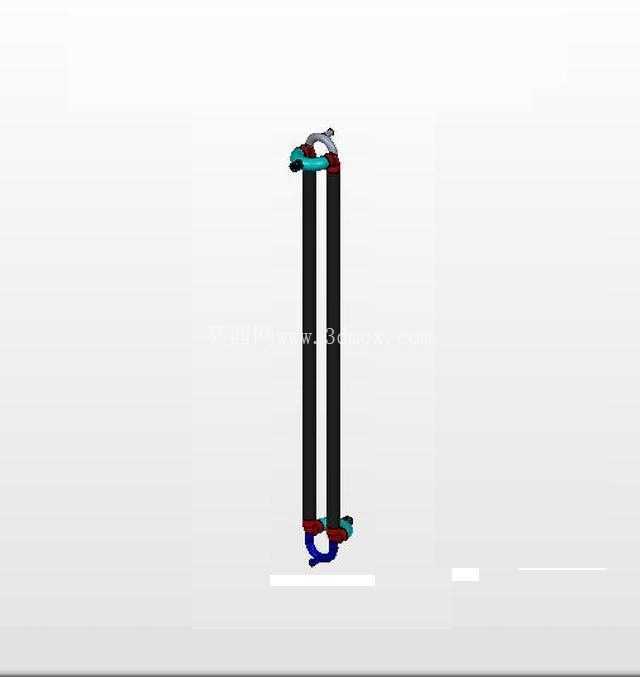

大豆加工产线用简易热交换装置结构设计

　　从结构设计思路来看，本次装置采用固定管板式的基础构型，没有设置复杂的膨胀节结构，这是基于大豆加工场景下冷热流体温差普遍不超过60℃的实际工况确定的，管板与壳体采用焊接连接，换热管采用正三角形排布，在相同壳径下可以获得更大的换热面积，提升单位体积的换热效率。壳程的折流板采用单弓形结构，切口比例取25%，既可以保证壳程介质的流速处于合理区间，避免流速过高造成的压降过大，也能减少流动死区，降低壳程结垢的速率，适配大豆加工场景下介质可能携带少量粕末、杂质的工况，延长设备的连续运行周期。在安装边界的考量上，设计阶段就充分匹配了当地加工厂现有产线的预留空间，壳体采用标准无缝钢管制作，整体长度控制在2.2米以内，壳径为325mm，两端管板外伸的接管法兰全部采用PN10的标准平焊法兰，可直接与现有产线的DN80工艺管线对接，不需要额外做变径改造；设备的支座采用鞍式支座，两个支座的中心距为1.2米，可直接固定在现有产线的混凝土设备基础上，地脚螺栓孔的间距与现有基础的预留孔完全匹配，现场安装时不需要重新做基础浇筑，大幅缩短产线改造的停机时间。在粮油加工尤其是大豆预处理、浸出、精炼工段中，热交换环节是决定能耗水平与工艺稳定性的核心节点，本次设计的简易热交换装置，正是针对泰米尔纳德邦Pollachi地区Sakthi大豆部门的现有产线工况做的适配性结构设计，完全贴合当地中小型大豆加工企业的产线布局与工艺需求。不同于大型化工领域使用的高压高参数换热设备，大豆加工场景下的换热介质多为软化水、大豆毛油、低压蒸汽，工作压力普遍不超过0.6MPa，工作温度区间集中在20℃到130℃之间，不需要采用过于复杂的高压密封结构，这也是本次设计走简易化路线的核心依据——在满足工艺换热需求的前提下，尽可能压缩加工制造成本，降低后期维护的难度，适配当地加工厂的机加工能力与运维水平。

　　从功能特性来看，该装置可同时满足两种工况的使用需求：在大豆软化工段，可作为水-水换热器，利用锅炉排污水的余热提升工艺软化水的温度，减少新鲜蒸汽的消耗量；在毛油冷却工段，可作为油-水换热器，将浸出工段产出的高温毛油冷却至适合储存的温度，同时回收毛油的余热用于预热待加工的大豆坯片，实现能量的梯级利用。设计过程中充分考虑了当地加工厂的运维能力，管程与壳程的低点都设置了排污接口，高点设置了排气接口，日常停机维护时可以彻底排净设备内部的存液，避免残留的介质在设备内部滋生微生物或者造成管壁腐蚀；设备端盖的螺栓全部采用标准六角头螺栓，不需要专用工具即可拆卸，后期如果出现换热管泄漏的情况，只需要拆开两端端盖，即可对单根换热管进行堵管或者更换，不需要整体切割壳体，运维门槛极低。针对大豆加工场景下毛油可能携带少量固体杂质的问题，壳程入口处特意设置了可拆卸的滤网结构，可拦截粒径超过2mm的固体颗粒，避免杂质进入换热管间隙造成堵塞，滤网的抽拉结构设计在壳体外部，不需要拆开设备端盖即可抽出清理，适配加工厂连续生产的运维需求。在流道设计上，管程走需要冷却或者加热的工艺介质，壳程走换热媒介，这种流向设计可以让换热管的管壁温度更均匀，减少热应力的产生，同时管程介质的流速控制在1.2m/s左右，既可以保证足够的换热系数，也能避免流速过高对管壁造成冲刷腐蚀，延长换热管的使用寿命。

　　不同于标准化的工业换热器产品，本次设计没有追求过高的换热裕量，而是根据该加工厂实际的产能规模——日处理大豆50吨的工艺参数，计算得到所需的换热面积为12平方米，换热管采用直径25mm、壁厚2mm的无缝钢管，总数量为62根，既不会因为换热面积不足导致工艺温度达不到要求，也不会因为换热裕量过大造成设备投资的浪费，完全贴合中小型加工企业的成本承受能力。在密封结构的选择上，管板与端盖之间采用耐油橡胶垫片，适配大豆油的介质特性，不会因为长期接触油脂出现垫片溶胀、密封失效的问题，垫片的厚度取3mm，压缩量控制在30%左右，可在低压工况下实现可靠密封，不需要采用价格更高的金属缠绕垫片，进一步降低设备的制造与维护成本。整体结构没有复杂的异形构件，所有零部件都可以采用当地市场容易采购的标准钢材与标准件加工制作，不需要依赖进口配件或者特殊加工工艺，加工厂自己的机修车间就可以完成设备的制作与组装，这对于地处偏远、配件采购不便的地区来说，是非常贴合实际需求的设计方向。在实际使用场景中，该装置除了应用在大豆加工的换热环节，也可以根据产线的调整需求，用于其他粮油品类加工过程中的热量交换环节，比如花生油压榨工段的毛油冷却、菜籽油精炼环节的油温调节，只需要根据实际的介质温度与流量调整接管的阀门开度，不需要对设备本体做结构性改造，具备一定的通用适配性。

　　设计阶段也充分考虑了设备的吊装需求，壳体上方设置了两个吊耳，吊耳的承载能力按照设备满水重量的1.5倍做强度校核，现场安装时可以直接使用厂区现有的小型葫芦吊完成吊装就位，不需要调用大型吊装设备，进一步降低安装环节的成本投入。对于中小型粮油加工企业来说，换热设备的可靠性与易维护性往往比追求极致的换热效率更重要，本次的简易热交换装置设计，正是围绕这一核心需求展开，没有堆砌复杂的结构与高端的配件，而是在满足工艺要求的前提下，尽可能简化结构、降低制造成本与运维难度，让设备能够真正适配当地加工厂的实际生产条件，而不是成为需要精心维护、脱离实际生产场景的“样板设备”。从结构强度的角度来看，壳体的壁厚取6mm，管板厚度取20mm，在0.6MPa的工作压力下，壳体的环向应力、管板的弯曲应力都远低于材料的许用应力，具备足够的安全裕量，即使出现短时的压力波动，也不会出现结构变形或者密封泄漏的问题，适配小型加工厂工况波动较大的生产特点。换热管与管板的连接采用强度胀接的方式，相比焊接连接，胀接的接头在温度波动的工况下具备更好的抗疲劳性能，不容易出现焊缝开裂的问题，同时后期更换换热管时也更容易拆卸，非常适合这种低压、温度波动不大的应用场景。
