三轴设备用金属导轨安装基座结构

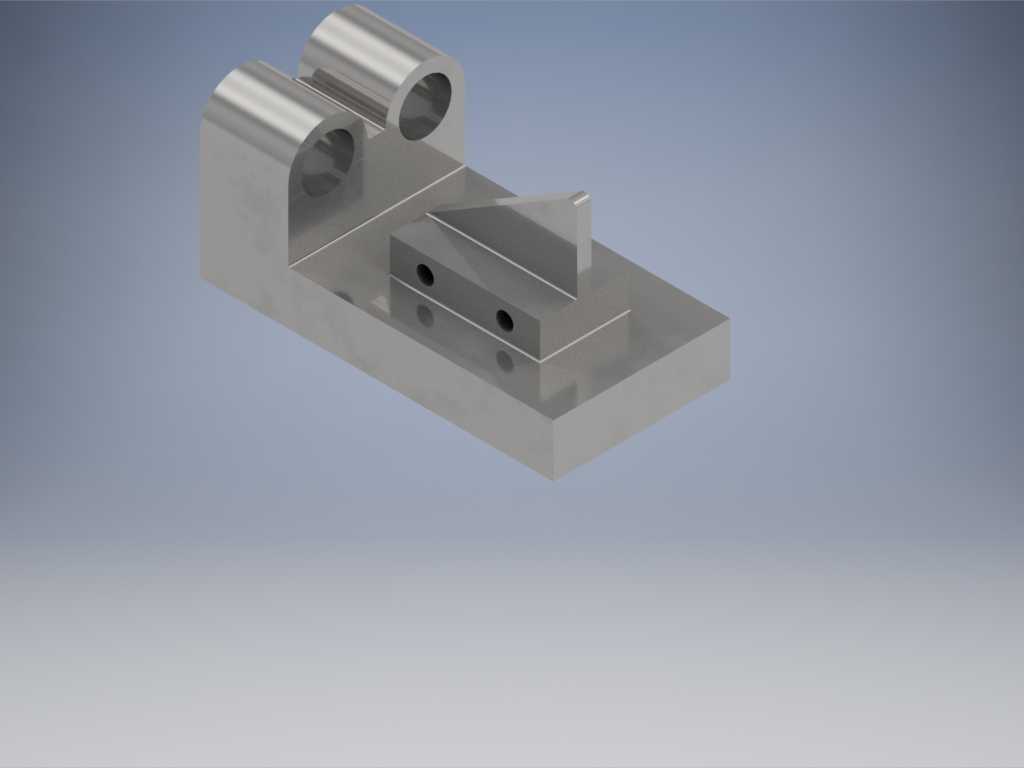

　　在非标自动化设备、小型专用加工机床的三轴运动模组搭建中，导轨安装基座是直接决定运动平顺性与负载稳定性的核心承载构件，这类构件的设计精度、结构刚性会直接传导到末端执行件的运动误差上，很多现场调试中出现的爬行、定位偏移问题，追根溯源都能找到基座设计或加工的缺陷。这款导轨安装基座采用一体化金属铣削成型结构，整体为矩形底板搭配双铰接耳座的组合构型，底板部分作为整个构件的安装基准面，底面要求全程平面度公差控制在0.02mm以内，保证和设备安装台面贴合时不会出现翘曲虚接，避免螺栓锁紧后产生内应力导致后续导轨安装面变形。

　　底板上预留的两组沉头安装孔，孔位间距按照标准三轴模组的安装孔系设计，不需要额外做转接板就能直接固定在设备的床身基准面上，减少装配累积误差。底板上方的三角加强筋结构，是针对双铰接耳座受力方向做的定向加强，耳座上的两个同轴铰接孔，主要用于连接运动模组的摆臂或者滑动导向副，孔的同轴度公差要求控制在0.015mm以内，避免铰接轴穿入后出现卡滞，导致运动过程中产生额外的摩擦阻力。筋板的厚度和倾斜角度经过受力仿真优化，在耳座承受垂直方向冲击负载时，筋板可以将受力均匀分散到底板整个平面，不会出现耳座根部应力集中导致的断裂变形，同时也尽可能控制了整体重量，不会给运动轴带来额外的负载负担。

　　从实际应用场景来看，这类基座多用于小型三轴点胶设备、桌面级铣削加工设备、精密检测位移平台的运动导向部分，区别于长行程直线导轨的整根安装基座，这款构件属于短行程、带铰接功能的集成式导轨座，不需要额外拼接导向支撑件，装配时只需要先将底面和设备基准面贴合，按照对角顺序锁紧安装螺栓，再将铰接轴穿入耳座孔，确认转动无卡滞后就可以完成安装，大幅减少了现场装配的调试时间。设计过程中特意将导轨配合面和铰接孔的加工基准统一到底面，一次装夹就能完成所有关键配合面的加工，避免二次装夹带来的定位误差，同时所有锐边都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能消除加工应力集中的问题。

　　底板上预留的两个小孔是导轨副的定位销孔，在导轨安装调整到位后，打入定位销就能完全锁定导轨的位置，即使设备长期运行产生振动，也不会出现导轨移位的问题，保证长期运行的精度稳定性。这类集成式基座相比传统的分体式拼接结构，省去了耳座和底板之间的连接螺栓、定位销环节，整体刚性提升30%以上，在同等负载要求下，整体厚度可以做得更薄，适配桌面级小型设备对安装空间的严苛要求，安装边界上，整体长度控制在120mm以内，宽度不超过70mm，双铰接孔的中心高距离底面为45mm，能够适配市面上多数小型三轴运动模组的安装尺寸，不需要做额外的尺寸修改就能直接替换原有构件。在加工工艺上，这类构件一般采用6061铝合金或者45号钢作为毛坯，通过数控铣削一次成型，关键配合面做磨削处理保证表面粗糙度达到Ra1.6以下，减少铰接转动时的磨损，延长构件的使用寿命。实际使用中需要注意，安装时不能过度锁紧安装螺栓，避免底板产生微变形导致铰接孔同轴度超差，日常维护只需要定期在铰接孔内注入润滑脂，减少转动磨损即可，不需要做额外的校准调整。
