手动台式精密观测装置结构设计

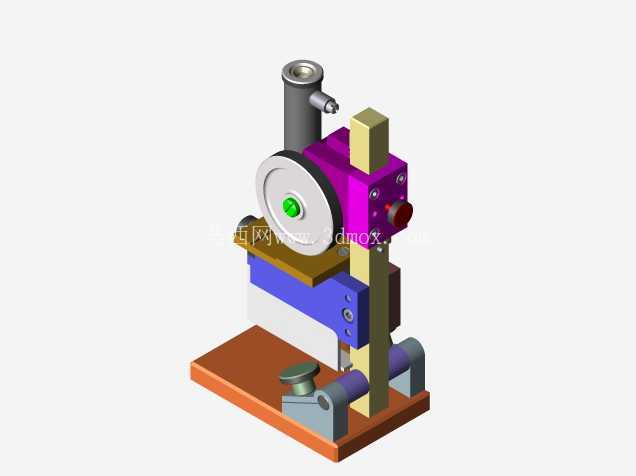

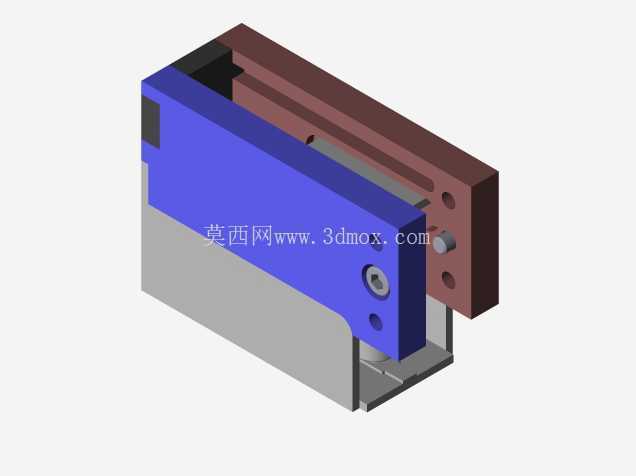

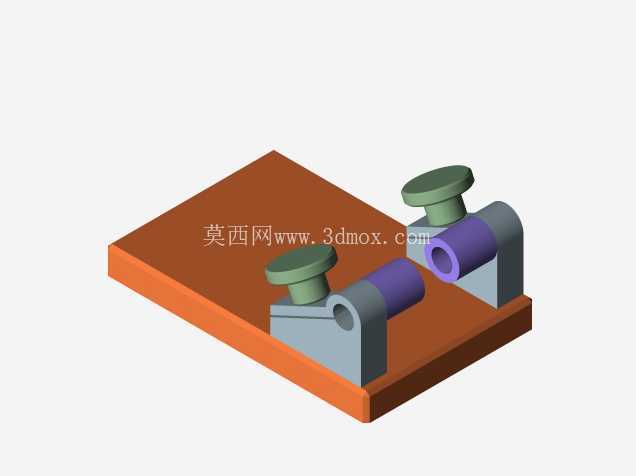

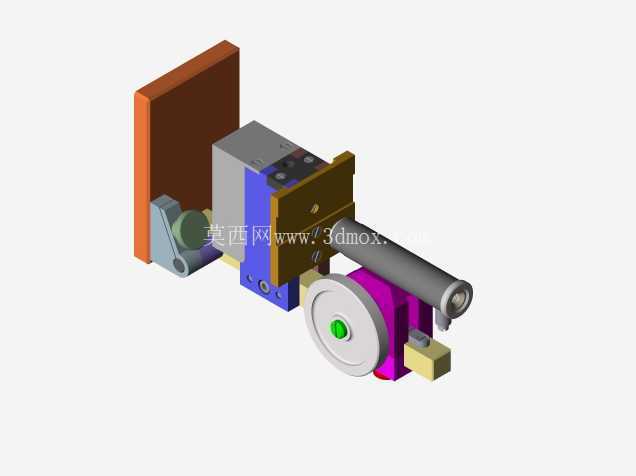

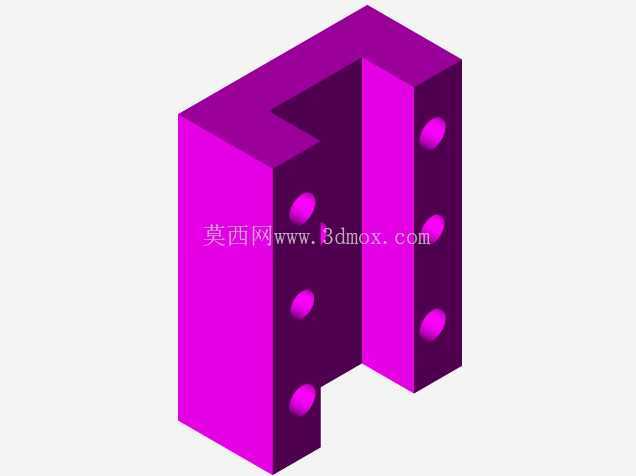

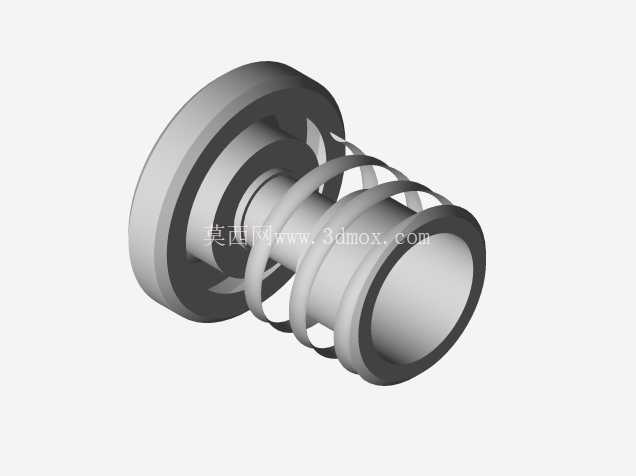

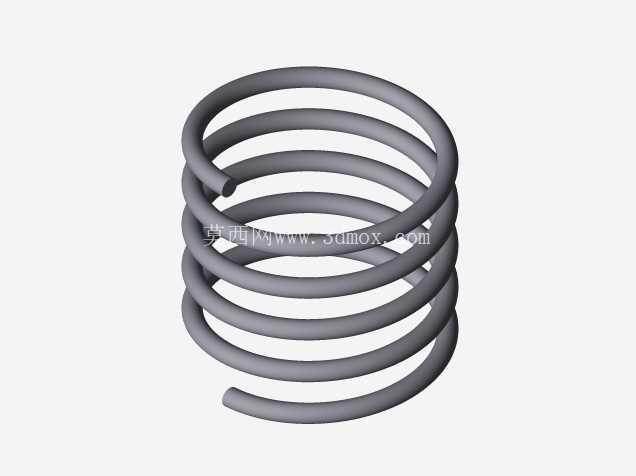

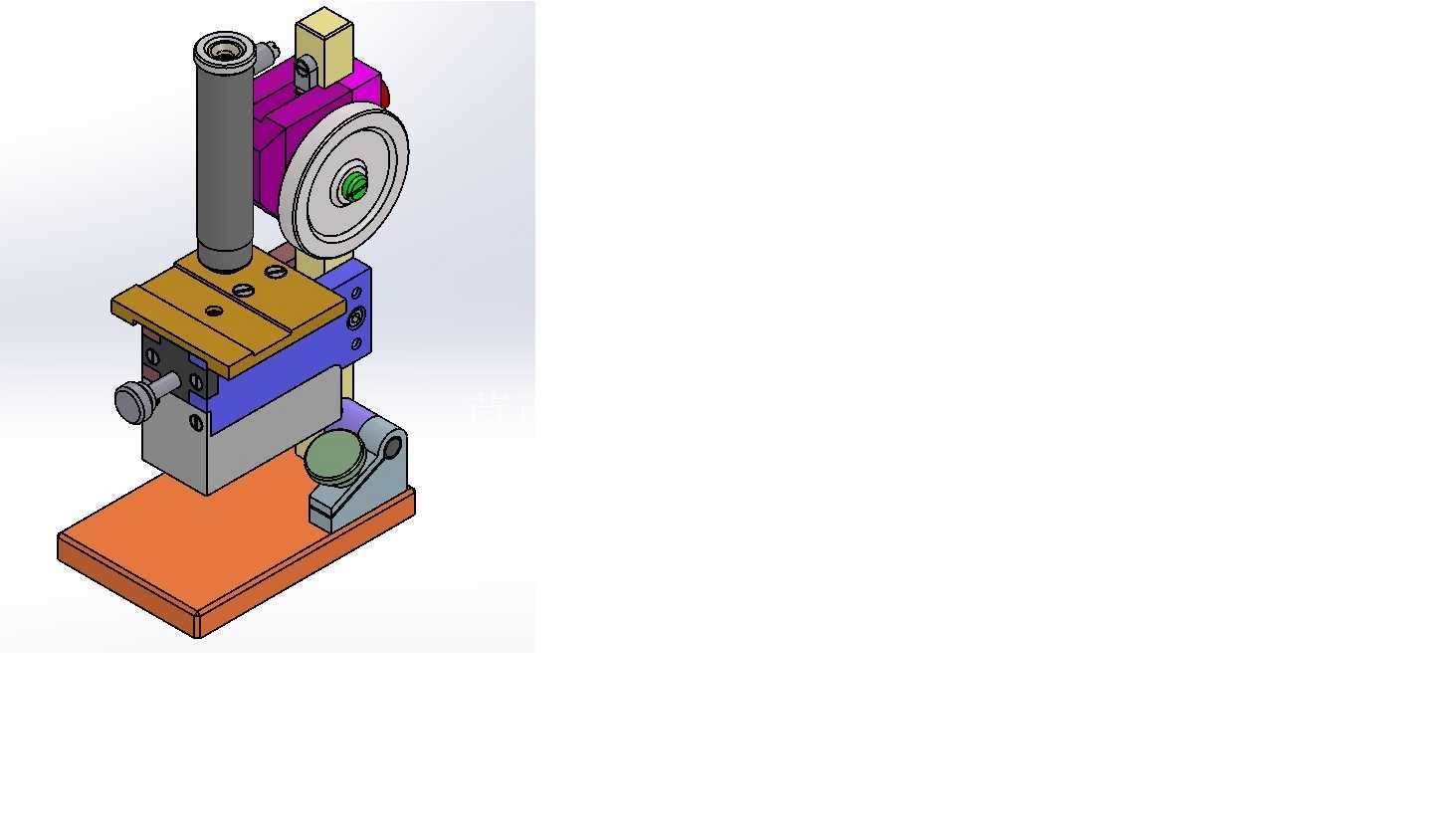

　　这款手动台式观测装置的结构设计，核心围绕小尺寸工件的近距离精密观测需求搭建，整体采用立式立柱承载的布局逻辑，底座采用加厚矩形平板结构，作为整个装置的安装基准面，底面预留了四个安装孔位，可直接固定在实验工作台或者生产检测工位的台面上，安装时需要保证底座平面的平面度公差控制在0.05mm以内，避免后续立柱安装出现垂直度偏差，影响观测镜头的对焦精度。立柱部分采用圆柱形光轴设计，表面做硬氧处理提升耐磨性能，镜头安装滑座通过直线轴承与立柱配合，可实现上下方向的顺滑升降调节，调节手轮布置在滑座侧方，采用细牙螺纹传动结构，每旋转一圈滑座的进给量控制在0.5mm，能够满足观测时的微米级对焦调整需求，手轮边缘做滚花处理，方便操作人员戴手套时也能稳定操作。载物平台布置在立柱中下部位置，采用带T型槽的平板结构，可通过配套的压块固定不同形状的待观测工件，平台下方设置了XY方向的微调滑台，调节行程分别为50mm和40mm，滑台采用燕尾槽配合结构，调节时无空行程，能够快速将待观测区域移动到镜头视野中心。装置的侧方设置了观测角度调节机构，通过带阻尼的旋转轴连接辅助观测目镜组件，可根据操作人员的坐姿调整目镜的倾斜角度，阻尼力矩设置在0.2N·m，调整后无需额外锁止即可保持位置稳定，适配不同身高操作人员的使用习惯。

　　从实际应用场景来看，这类装置主要用于电子元器件引脚焊接质量检测、小型精密机械零件的毛刺检查、珠宝玉石的纹理观测等场景，相比大型全自动光学检测设备，它的结构更简单，维护成本更低，适合小批量生产车间、高校实验室、手工维修工位使用，不需要复杂的电气接线，放置到工作台面上即可投入使用。设计过程中优先考虑了操作的便捷性，所有调节部件都布置在操作人员坐姿状态下手可触及的范围内，不需要起身或者过度探身即可完成所有对焦、移位操作，装置的整体重心落在底座中心区域，即使将滑座升到最高位置，整体的抗倾覆系数也能达到2.3以上，日常使用时不会出现倾倒风险。

　　传动部分没有采用复杂的齿轮减速结构，而是直接通过手轮连接调节螺杆，减少了传动间隙带来的回程误差，长期使用后只需要定期在直线轴承和螺纹副位置添加少量润滑脂即可维持操作手感，不需要频繁拆解维护。载物平台的表面做了发黑处理，避免光线反射干扰观测视野，平台的承载能力设计为5kg，能够满足绝大多数小型工件的放置需求，针对异形工件的固定需求，平台上的T型槽兼容标准M6螺栓，可自行制作专用夹具拓展装夹范围。目镜组件的安装位置预留了标准C口转接环，可根据使用需求替换不同放大倍率的镜头，或者外接工业相机实现图像的数字化采集，不需要对原有结构做大幅度改动。

　　整个装置的外形尺寸控制在长180mm、宽120mm、高320mm以内，占用工作台面的面积很小，即使在空间紧凑的维修工位上也能灵活布置，底座底部粘贴了防滑橡胶垫，在不做螺栓固定的情况下也能稳定放置，适合需要经常移动设备位置的使用场景。结构上所有的零部件都采用常见的标准件加工，没有特殊定制的异形零件，加工成本可控，装配时不需要专用工装，按照装配流程依次将立柱、滑座、载物台、手轮组件固定到底座上即可完成组装，装配完成后只需要校验立柱与底座的垂直度、滑座升降的顺滑度两个核心指标，即可投入使用。
