带键槽轴类连接传动零件结构设计

　　这类带通槽的轴类连接件，在中小型传动机构里的应用场景十分广泛，从轻工输送线的动力接驳端，到小型自动化设备的扭矩传递工位，再到民用机电产品的动力输出衔接段，都能见到这类结构的身影。它的核心作用是在两段同轴布置的传动部件之间，完成扭矩的稳定传递，同时兼顾轴向的定位约束，避免传动过程中出现部件窜动、扭矩传递失效的问题。

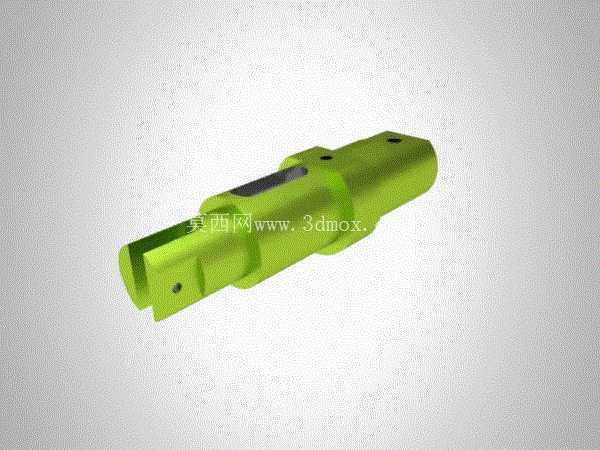

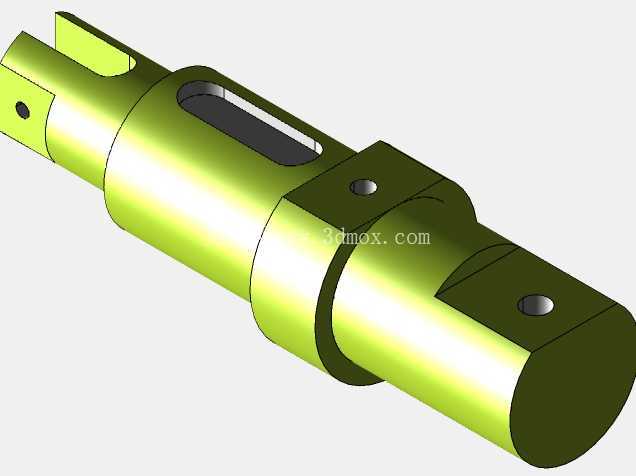

　　从功能特性上看，零件主体采用等径与变径结合的轴段设计，大直径段作为主体承载段，负责承受传动过程中的主要扭转载荷，表面做了均匀的壁厚处理，在保证结构强度的前提下尽可能控制零件自重，降低传动过程中的转动惯量，减少动力端的负载损耗。轴身开设的通长键槽，是扭矩传递的核心配合结构，键槽的侧壁做了直角过渡处理，能与平键实现紧密贴合，避免传动换向时出现键侧间隙带来的冲击异响，键槽的深度按照常规平键配合的标准取值，既保证键的嵌入深度足够传递额定扭矩，又不会因为槽深过大削弱轴身的整体抗弯、抗扭强度。轴身分布的径向小孔，是径向定位销的安装位，当平键完成周向扭矩传递的约束后，定位销可以穿过对应孔位，实现轴向位置的锁止，防止设备运行过程中轴段受轴向力作用出现滑移，这类定位结构在需要频繁启停、正反转切换的传动工位上实用性很强，能大幅降低连接件松脱的故障概率。

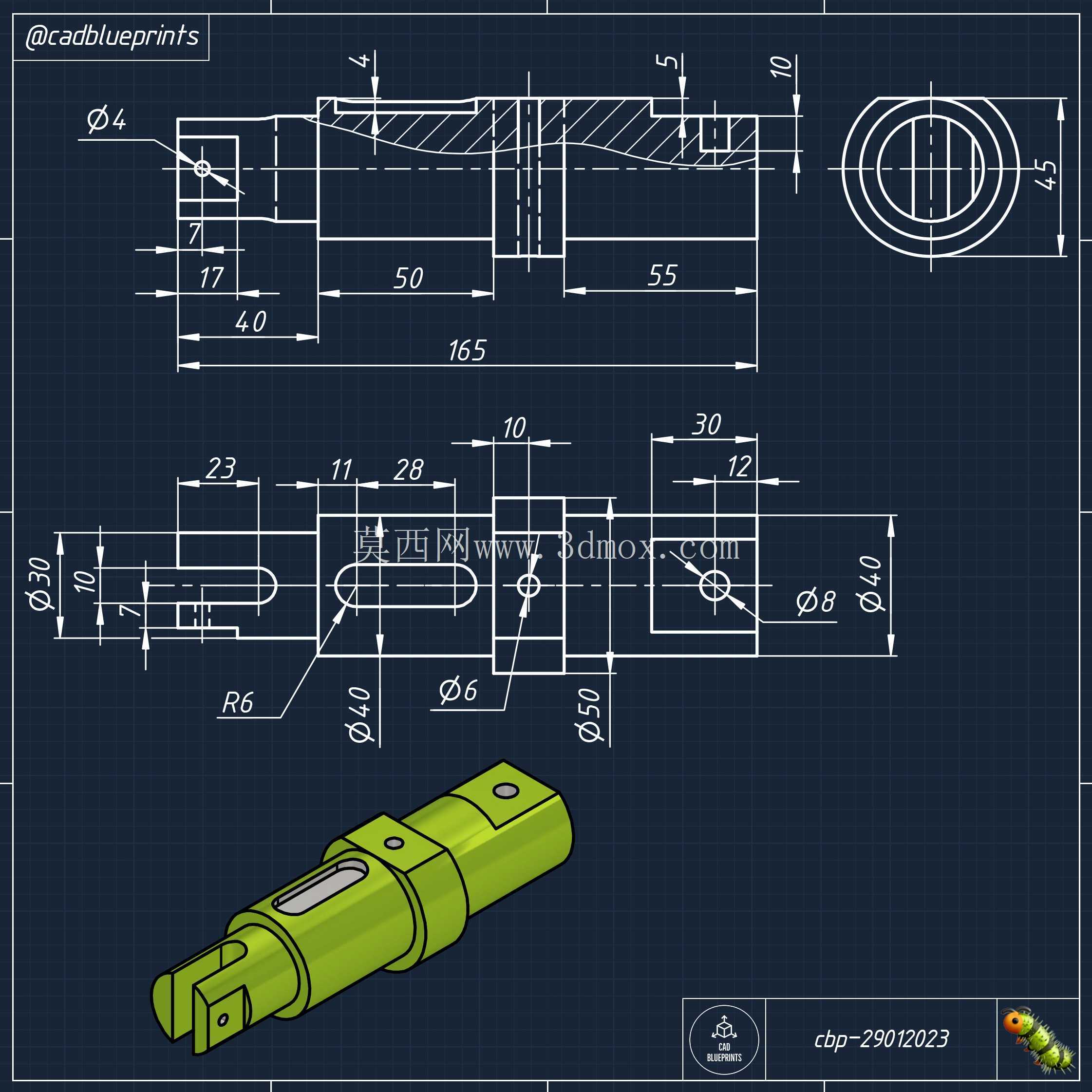

　　在设计思路上，这类零件首先要匹配安装边界的尺寸约束，两端的轴径分别对应两端待连接部件的内孔尺寸，一端采用开口槽式的插接结构，能快速插入对应部件的连接端，降低装配时的对位难度，另一端的封闭轴段则插入动力输出端的安装孔内，配合平键完成周向固定。设计时需要重点校核几个关键位置的强度：首先是键槽根部的应力集中区域，因为传动过程中键槽侧壁承受平键的挤压力，根部如果采用过小的圆角过渡，很容易在交变载荷下出现疲劳裂纹，因此在建模时需要在键槽根部设置合理的工艺圆角，同时保证圆角与轴身、槽壁的过渡顺滑，减少应力集中系数。其次是径向销孔的位置，销孔需要布置在轴段受力的均衡位置，避开键槽的应力集中区，同时保证销孔装配后，定位销不会与平键、其他安装部件出现干涉。

　　从安装边界来看，零件的总长度需要匹配两端连接部件的安装间距，保证装配后两端的插接深度足够，不会出现插接过浅导致的连接刚性不足问题。轴身的外径公差需要按照过渡配合的精度取值，既保证装配时能顺利压入对应安装孔，又不会因为配合间隙过大导致传动过程中出现径向晃动。零件表面的粗糙度要求也根据配合位置做了区分，键槽侧壁、轴身配合面的粗糙度要求更高，非配合的外表面则可以适当降低要求，兼顾加工成本与使用性能。这类零件在建模时需要重点关注各特征的位置度要求，键槽的对称度、销孔的同轴度、各轴段的同轴度都是直接影响装配精度与传动稳定性的关键参数，建模过程中需要以轴的中心轴线为统一基准，所有特征都基于该基准进行定位，避免基准不重合带来的装配误差。在实际选型应用中，这类轴连接件可以根据传递扭矩的大小调整轴径、键槽尺寸以及销孔直径，适配不同功率等级的传动需求，相比一体式的长轴结构，这种分段连接的轴零件加工难度更低，后期维护更换时也不需要拆解整个传动链路，只需要更换磨损的连接段即可，能有效降低设备的维护成本与停机时长。
