PTO万向节传动轴接头结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894394
  • PTO万向节传动轴接头结构设计
  • PTO万向节传动轴接头结构设计
  • PTO万向节传动轴接头结构设计

  这类PTO轴接头本质是十字轴式万向传动结构的核心连接单元,最早在农用机械的动力输出场景中被大规模应用,后续逐步拓展到工程机械、特种车辆、工业传动线的交错轴动力传递场景中,核心作用是在两根轴线存在夹角、或是工作过程中轴间相对位置会发生动态偏移的转轴之间,稳定传递旋转扭矩,不会因为轴系的角度偏差出现卡滞、扭矩传递中断或是额外的冲击载荷。从实际应用场景来看,这类结构最常出现在拖拉机后悬挂农机具的动力连接端,负责把发动机输出的动力传递到旋耕机、播种机、秸秆还田机这类需要外接动力的作业机具上,作业过程中农机具会随着地面起伏上下浮动,输入轴和拖拉机PTO输出轴的夹角会在一定范围内持续变化,万向节接头就是要在这种动态变角度的工况下,保证动力传递的连续性,不会因为角度变化产生传动效率的大幅波动。

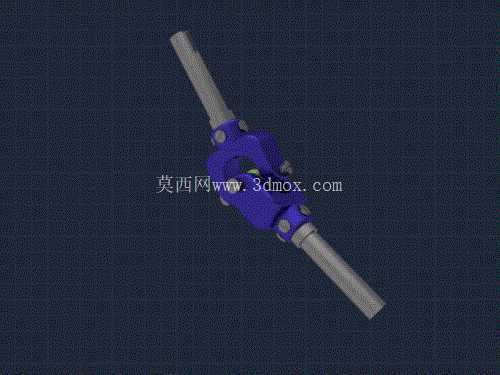

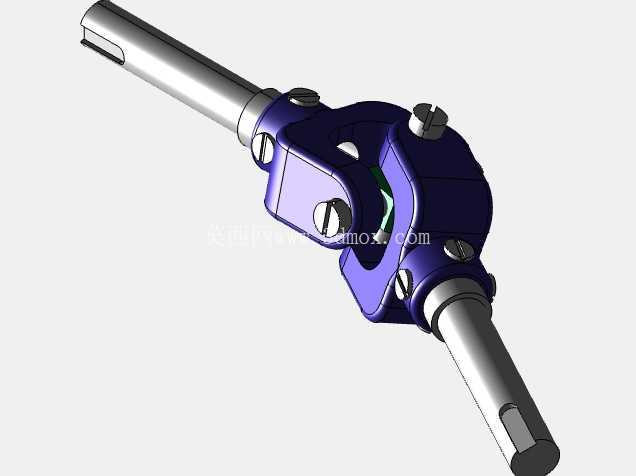

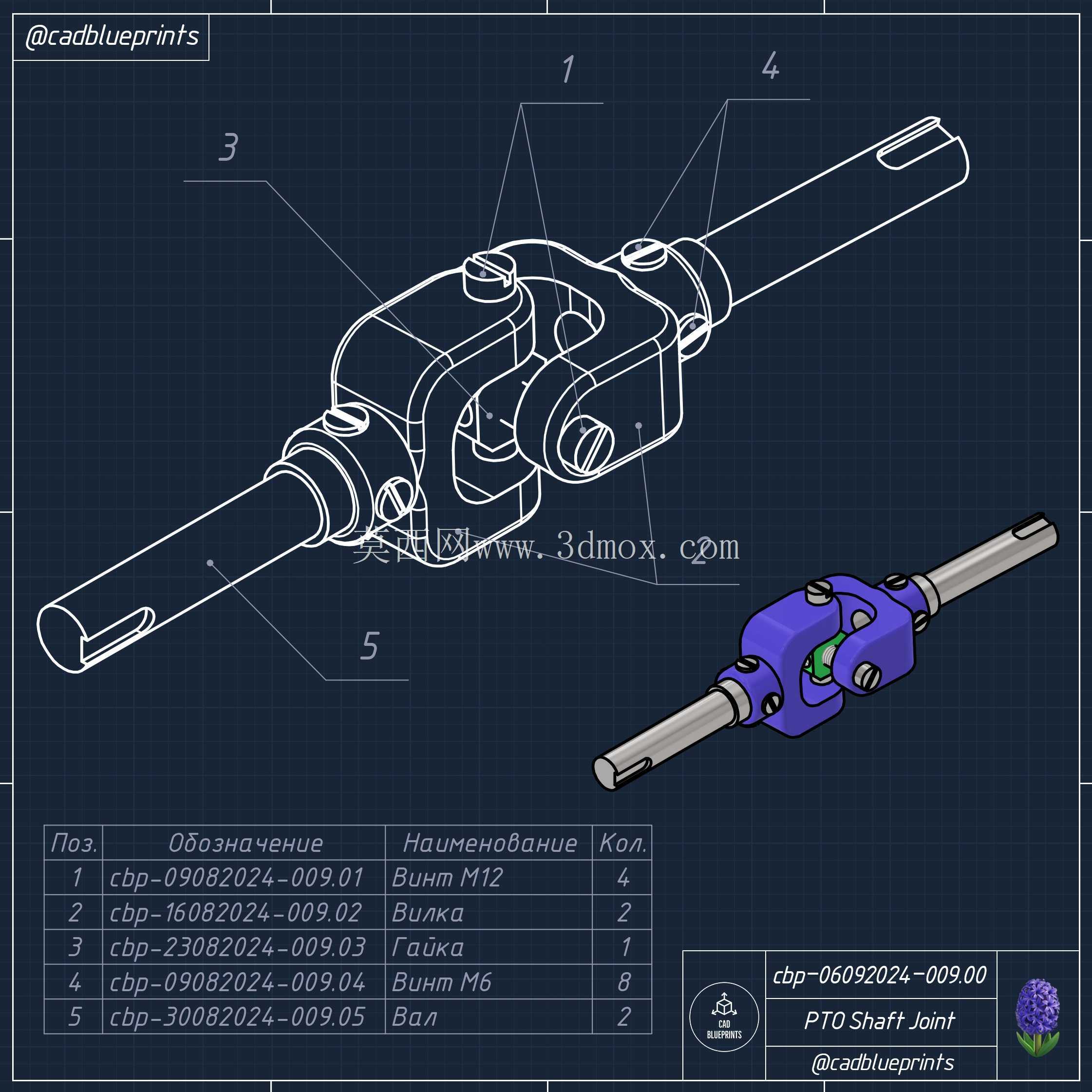

  从结构设计逻辑来看,这个接头采用了分体式叉耳配合十字轴的经典结构,两个连接叉分别对接两端的传动轴,十字轴的四个轴颈通过耐磨衬套与叉耳的安装孔配合,每个配合位置都设计了轴向限位结构,防止工作过程中十字轴脱出,同时预留了合理的配合间隙,既保证转动灵活性,又避免间隙过大带来的传动冲击。叉体部分采用了对称式的加强筋结构,在叉耳与轴管连接的过渡位置做了大圆角过渡处理,避免应力集中导致的叉体断裂——这一点在实际工况中非常关键,因为农机作业时经常会遇到突然的载荷冲击,比如旋耕刀碰到石块的时候,瞬间冲击扭矩会达到额定值的3-5倍,如果过渡位置应力集中,很容易在这个位置出现断裂失效。两端的轴管连接部分设计了等直径的圆柱配合面,配合面的长度经过匹配计算,保证与轴管压装或者焊接之后,有足够的连接强度,不会在大扭矩传递时出现轴管与叉体脱离的情况。从安装边界来看,这类万向节的最大允许工作夹角一般在15-25度区间,超过这个角度之后,十字轴轴颈的受力会急剧恶化,衬套的磨损速度会成倍提升,同时传动的不等速性带来的转速波动也会影响后端机具的工作稳定性,所以在整机布置的时候,必须要保证作业过程中轴系的最大夹角不超过设计阈值,同时要保证两端叉体的相位对中,避免出现附加的交变载荷。

  在细节设计上,十字轴的轴颈位置设计了润滑通道,可以定期加注润滑脂,降低衬套与轴颈之间的摩擦系数,延长部件的使用寿命,叉体的外形做了圆弧化处理,没有尖锐的凸起,避免作业过程中缠绕杂草、或是对操作人员造成磕碰伤害。从功能特性上来说,这种结构除了能补偿轴系的角度偏差之外,还能在一定程度上补偿轴向的位置窜动,适配安装过程中出现的少量尺寸误差,降低整机装配时的精度要求,减少装配调试的工作量。在实际选型匹配的时候,需要根据传递的额定扭矩、最高工作转速、最大工作夹角这几个核心参数来确定接头的尺寸,十字轴的直径、叉耳的厚度、轴管的直径都要和扭矩参数匹配,不能出现小规格接头传递大扭矩的情况,否则很容易出现过载失效。

  另外在建模过程中,这类结构需要重点验证运动干涉情况,也就是在最大工作夹角下,两个连接叉之间不会出现碰撞,十字轴的转动行程不会被叉体结构限制,同时要校核各个受力位置的结构强度,尤其是叉耳根部、十字轴轴颈根部这些高应力区域,保证在冲击载荷下的结构可靠性。很多新手在设计这类结构的时候,容易忽略配合间隙的合理取值,间隙过小会导致转动卡滞,尤其是在有加工误差的情况下,很容易出现装配后转不动的情况;间隙过大则会导致传动空程大,换向的时候会产生明显的冲击噪音,加速部件磨损,所以配合公差的选择需要结合实际的加工工艺水平来确定,一般衬套与十字轴轴颈的配合采用间隙配合,间隙值控制在0.02-0.05mm区间,既保证转动灵活,又不会有过大的空程。另外,连接叉与轴管的配合如果采用焊接结构,需要在焊接位置设计焊接坡口,保证焊接强度,同时要注意焊接后的变形控制,避免焊接后轴管出现弯曲,导致转动过程中产生动不平衡,在高转速工况下引发振动问题。
