多接口法兰连接式空气压缩机体结构

　　该结构为容积式空气压缩机的核心机体总成，在工业气动系统、车间气源供给、小型气动设备配套场景中承担核心气源生成功能，可在常压工况下吸入环境空气，通过腔体内的容积变化完成空气压缩，最终输出具备稳定压力的压缩空气，为气动工具、气动执行元件、气动控制系统提供符合压力要求的动力气源。从结构设计逻辑来看，整个机体采用分体式壳体拼接方案，主体承压壳体外侧设置平行排布的散热鳍片，鳍片走向与壳体轴向保持平行，可在设备运行过程中通过增大壳体与空气的接触面积，带走压缩过程中产生的热量，避免腔体内温度过高导致的压缩效率下降、密封件老化加速等问题。

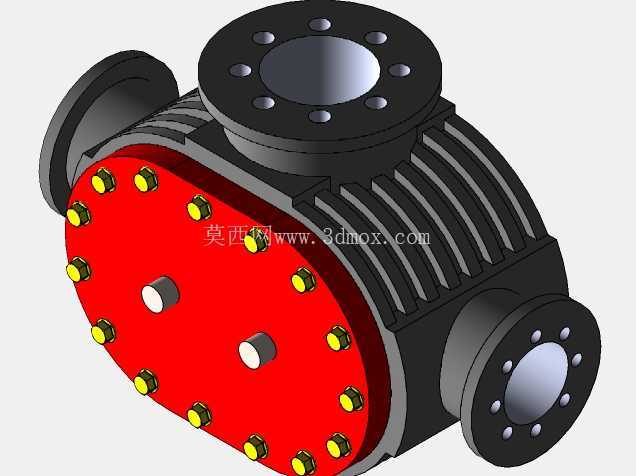

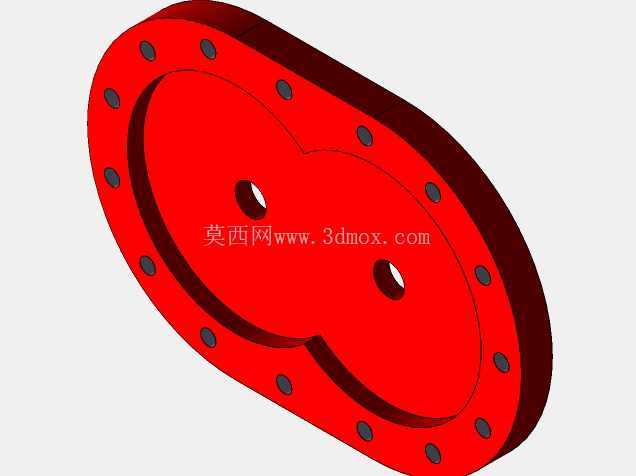

　　壳体两端采用端盖密封结构，其中一侧端盖为醒目的红色涂装，沿端盖圆周均匀布置多组内六角紧固螺栓，螺栓与端盖接触面设置黄色的密封垫圈，既可以保证端盖与主壳体连接的预紧力均匀分布，避免局部应力集中导致的壳体变形，也可以通过垫圈的压缩形变填充结合面的微观间隙，防止压缩过程中出现气体泄漏，保障腔体的密封性能。端盖中心位置伸出两根平行布置的动力输入轴头，轴头与端盖结合处设置轴封结构，可避免腔体内部的压缩空气沿轴与端盖的配合间隙泄漏，同时也可阻挡外部粉尘、水汽进入腔体内部，污染腔体内的运动部件。机体共设置三处法兰连接接口，分别位于机体顶部、左侧、右侧位置，三处接口的法兰端面均沿圆周均匀布置螺栓连接孔，其中顶部法兰接口通径最大，为压缩空气的输出接口，可通过配套法兰与车间气源主管路直接连接，左右两侧的法兰接口通径稍小，分别为空气吸入接口与备用接口，吸入接口可直接连接空气过滤组件，对进入腔体的空气进行前置过滤，去除空气中的大颗粒粉尘杂质，减少腔体内运动部件的磨损，备用接口可根据实际安装需求连接压力检测元件、安全阀或者泄压管路，拓展设备的功能适配性。

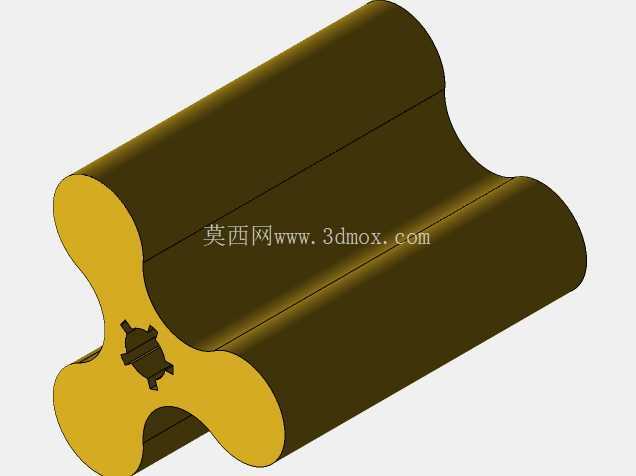

　　在安装边界设计上，整个机体的外轮廓无突出的尖锐结构，所有法兰端面均为平面加工，可直接贴合配套管路的法兰端面完成密封连接，无需额外加工过渡连接件；机体底部为平整的安装基准面，可直接固定在设备安装机架或者混凝土基础上，安装时需保证输入轴头与驱动电机的输出轴保持同轴度偏差在允许范围内，避免轴系运行过程中出现额外的径向载荷，缩短轴承与轴封的使用寿命。从功能实现角度来看，该结构的腔体内部为压缩工作腔，动力通过端盖伸出的轴头输入后，带动腔体内的转子组件做回转运动，通过转子之间的容积周期性变化，完成空气的吸入、压缩、排出三个工作过程，相比活塞式压缩机结构，该回转式结构的运行振动更小，输出气压更平稳，适合长时间连续运行的气源供给场景。

　　在结构细节处理上，所有法兰连接孔的位置度均按照管路连接标准设计，可直接匹配标准规格的法兰紧固件，无需现场配钻安装孔；壳体外侧的散热鳍片厚度均匀，鳍片之间的间距保持一致，既保证了足够的散热面积，也避免了鳍片间距过小导致的积尘问题，日常维护时仅需用压缩空气吹扫即可清理鳍片之间的积尘，保障散热效果。端盖与主壳体的结合面采用止口定位结构，装配时可通过止口快速完成端盖的定位，保证端盖与主壳体的同轴度，降低装配难度，同时止口结构也可辅助承受径向载荷，减少连接螺栓承受的剪切力，提升连接结构的可靠性。
