带钣金结构的桌面式电气防护外壳

　　这款桌面式电气外壳主要面向小型工控系统、桌面测试台、实验室小型电控单元的搭载场景，区别于落地式大型柜体，它的安装边界适配桌面工位的有限空间，不需要额外做地面固定或者墙面挂装，直接放置在操作台面即可完成部署，很适合小批量试产线的临时电控搭建、教学实验台的电气元件收纳、桌面型检测设备的控制单元封装这类场景。从结构设计来看，整体采用钣金弯折成型的工艺路线，没有复杂的曲面注塑结构，所有弯折边都预留了标准的钣金折弯余量，拼接处采用点焊加打磨的工艺处理，既保证壳体的结构刚性，又能控制加工成本，适合小批量定制加工的需求。

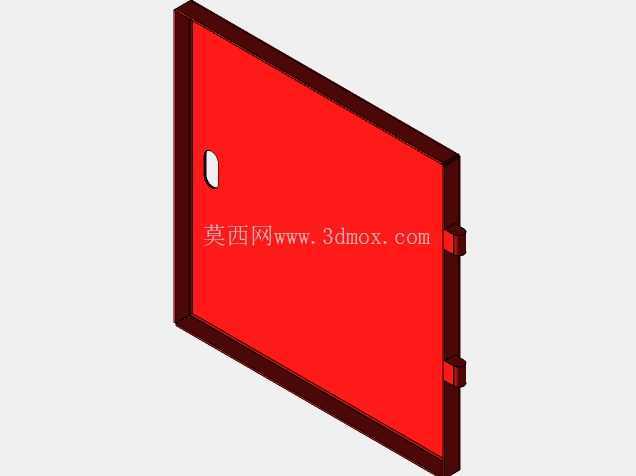

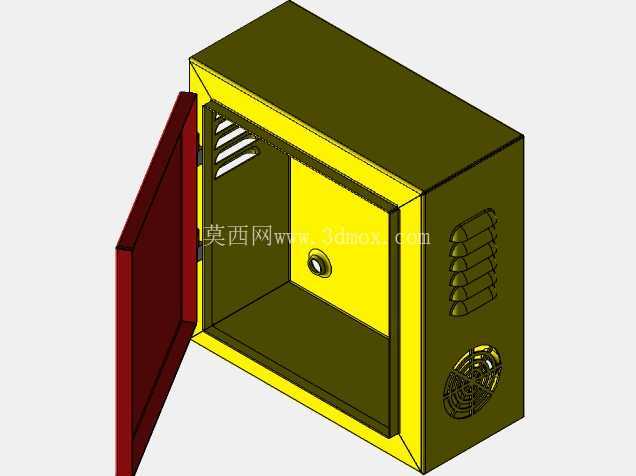

　　柜门采用单侧铰链连接的开合结构，铰链位置预留了足够的开合间隙，柜门关闭后和柜体边框的贴合面做了折边压合处理，能阻挡日常环境中的灰尘落入壳体内部，同时柜门内侧没有多余的突出结构，不会干涉内部元件的安装走线。壳体的散热设计做了两处针对性处理，一处是柜体侧面开设了多组冲压成型的通风百叶，百叶的开口方向朝下倾斜，既能保证空气流通带走内部元件工作产生的热量，又能避免桌面洒落的液体直接顺着通风口溅入壳体内；另一处是柜体侧下方预留了标准轴流风扇的安装位，安装孔位完全匹配常规小型散热风扇的固定尺寸，当内部搭载的元件发热量较大时，可以直接加装风扇实现主动通风散热，不需要额外对壳体做二次打孔加工。

　　壳体内部的安装面预留了通用的电气安装导轨固定位，既可以直接卡装标准DIN导轨来布置断路器、继电器、小型端子排这类常规电控元件，也可以通过预留的螺丝孔位固定定制的PCB安装板，适配不同类型的电控元件搭载需求。从安装边界尺寸来看，整体的长宽高比例适配常规桌面的纵深空间，放置在桌面上不会占用过多的操作区域，壳体底部预留了防滑脚垫的安装位置，放置在光滑的实验台或者工作桌面上不会出现滑移，同时脚垫能抬升壳体底部和桌面的间隙，避免桌面的冷凝水或者积液直接接触壳体底板造成锈蚀。

　　走线接口的设计上，壳体的侧边除了散热结构之外，预留了多个敲落孔位，用户可以根据实际的走线需求敲开对应位置的孔位，安装电缆防水接头或者走线护线圈，方便电源线、信号线的进出走线，不需要额外用开孔器二次加工。柜门的锁合位置采用了简单可靠的转舌锁安装位，锁具安装后可以实现柜门的锁闭，避免非操作人员随意触碰内部的带电元件，提升使用过程中的安全性。整个壳体的钣金折弯处都做了圆角处理，没有尖锐的毛边或者直角切口，在装配元件或者日常维护开合柜门的时候，不会划伤操作人员的手部，符合小型电控设备的安全设计要求。在实际选型使用的时候，需要注意核对内部搭载元件的总发热量，如果元件总功耗较低，依靠侧面的自然通风百叶就能满足散热需求，如果搭载的是发热较大的驱动模块或者电源模块，就需要在预留的风扇位加装对应尺寸的轴流风扇，保证内部工作温度在元件允许的范围内。另外壳体的表面处理采用喷塑工艺，涂层均匀附着在钣金表面，既有不错的绝缘性能，也能抵御日常使用中的轻微剐蹭，不会轻易出现掉漆锈蚀的问题，适合实验室、车间工位这类存在轻微磕碰的使用环境。
