紧凑型立式压缩支撑结构三维设计

　　在小型流体压缩、便携灌装配套的作业场景里，这类紧凑型立式压缩支撑结构的应用覆盖了实验室小剂量物料压缩、便携饮品灌装前的瓶体预压定位、小型气动系统的气源端支撑等多个细分工况，区别于大型工业压缩机的厚重机架设计，这款结构把支撑、管路导向、工件定位三个核心功能整合在单一体的立式框架内，大幅压缩了设备整体的安装占地空间。从实际使用的功能逻辑来看，该结构的底部采用了加宽的椭圆弧面基座，基座底部预留了四个沉头安装孔位，安装时可以直接通过M6规格的内六角螺栓固定在厚度不小于8mm的设备安装台面上，基座与台面的接触面上设计了0.5mm深度的密封胶圈嵌槽，当配套有气源管路从基座底部穿入时，可以通过嵌槽内的O型圈实现端面密封，避免压缩气体从安装缝隙处泄漏。

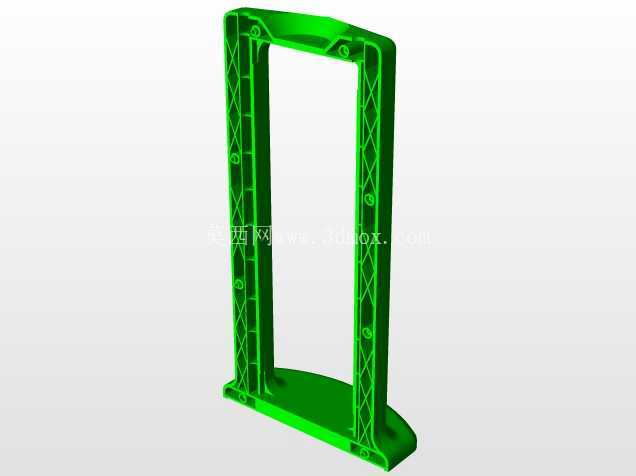

　　两侧的立式支撑臂采用了等壁厚的筋条加强设计，支撑臂的壁厚控制在4mm，外壁做了R3的圆角过渡，既避免了应力集中导致的支撑臂受压变形，也减少了加工过程中的锐角毛刺处理工序，两个支撑臂之间的净间距为120mm，刚好可以容纳直径100mm以内的标准PET瓶体或者小型压缩缸体，适配常规小规格容器的压实作业需求。顶部的环形定位座采用了同轴度0.02mm的精加工内孔，内孔直径为52mm，可以直接对接标准规格的压缩缸输出端或者灌装头，定位座侧面预留了两个M4的紧定螺钉孔，安装时可以通过紧定螺钉锁定穿入的管路或者压头，避免作业过程中出现轴向窜动。

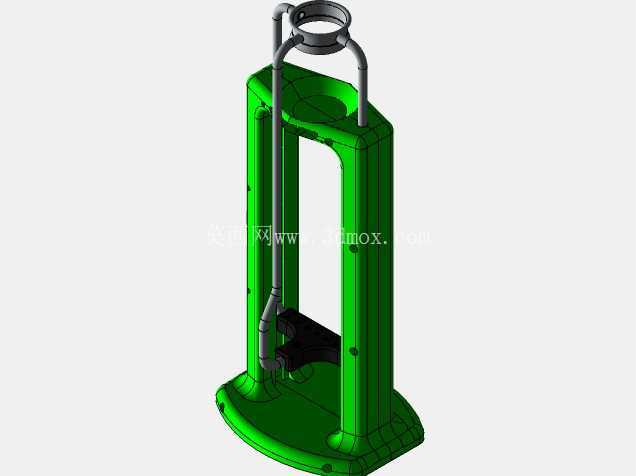

　　侧面的弯管布局沿着左侧支撑臂的外壁走线，弯管采用了R15的弯曲半径，管路与支撑臂之间通过三个管卡固定，管路的下端从基座侧面的穿管孔接入，上端直接连通顶部定位座的侧向导流孔，这种贴壁走管的设计完全避免了管路突出于设备主体，既减少了作业过程中管路被外物剐蹭破损的风险，也让整体结构的外轮廓更加规整，方便在紧凑的设备舱内布置。结构中部的黑色压紧滑块采用了导向槽与支撑臂内侧的导轨配合，滑块的行程为180mm，作业时滑块沿着支撑臂内侧的导轨做上下直线运动，滑块表面做了防滑的网格纹路处理，接触被压工件时可以提供足够的摩擦力，避免压实过程中工件出现侧滑偏移。

　　从设计思路的角度来看，这款结构完全围绕紧凑化的核心需求展开，没有多余的冗余结构，所有的安装孔位、管路走向、运动部件的行程边界都经过了反复的干涉校验，在三维建模过程中，所有的配合面都预留了0.1mm的装配间隙，既保证了零件加工后的装配顺畅度，也避免了间隙过大导致的作业晃动。安装边界方面，整个结构的总高度为320mm，底部基座的最大宽度为160mm，最大厚度为140mm，安装时只需要在台面上预留180*160mm的平整安装区域即可，不需要额外的辅助支撑结构，侧面突出的管路接头最大外伸量为12mm，安装时不需要为管路预留额外的侧边避让空间，非常适合集成在小型桌面式压缩设备、便携灌装一体机这类对空间尺寸要求严苛的设备里。在实际工况测试中，该结构的支撑臂可以承受最大1500N的垂直下压力，不会出现塑性变形，侧面的管路可以承受最大0.8MPa的压缩气体压力，满足常规小型压缩作业的压力需求，滑块的导向精度可以控制在0.1mm以内，压实作业的重复定位精度能够满足小规格工件的压实定位要求。
