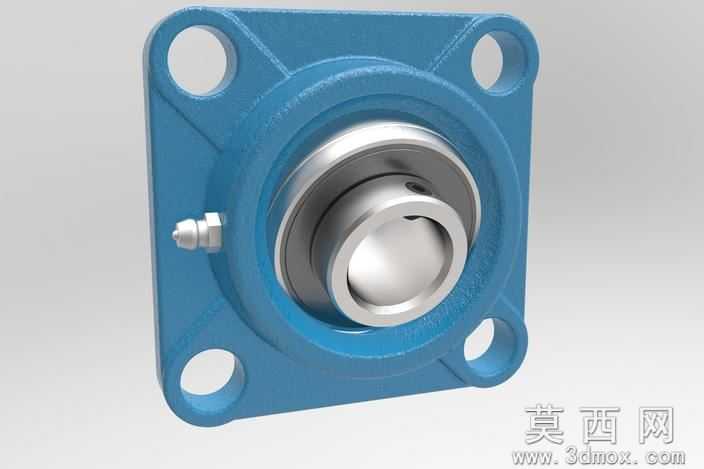

方形带座外球面轴承F204结构三维模型

本模型为方形带座外球面轴承F204的三维数字化建模成果，建模过程严格遵循机械设计标准参数，以SolidWorks为核心建模工具完成全参数化特征构建，完整还原了该类轴承组件的真实结构与装配关系。建模阶段首先依据F204系列轴承座的标准尺寸，绘制方形安装基座的二维草图，通过拉伸凸台特征生成座体基体，精准定位四个安装通孔的中心距与孔径，确保安装孔的位置公差符合通用安装规范；随后对座体的轴承容纳腔进行旋转切除特征构建，匹配UC204外球面轴承的外圈球面配合尺寸，保证轴承与座体的球面贴合精度，还原带座轴承自动调心的结构特性。针对UC204轴承部分，采用旋转凸台特征依次构建内圈、外圈、滚动体、保持架的基础轮廓，通过圆周阵列特征完成滚动体的均匀排布，还原轴承内部的滚动传动结构；同时对轴承内圈的紧定螺钉孔、注油嘴结构进行细节特征建模，注油嘴的外螺纹、六角端头、油道通孔均做精细化还原，保证模型的结构完整性。材质与渲染阶段，为方形轴承座赋予蓝色喷涂铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件喷塑后的哑光金属质感，为轴承内外圈赋予抛光轴承钢材质，模拟轴承钢件的高光亮面金属特性，为注油嘴赋予镀锌金属材质区分不同零部件的表面处理效果；渲染过程中添加柔和的环境光与定向补光，突出模型的结构轮廓与材质质感，通过透视视角调整完整展示方形座的安装面、轴承的凸出端面、注油嘴的安装位置等关键结构。设计思路上，该模型以实际工业应用的标准件为原型，兼顾结构准确性与建模效率，所有特征均保留参数化编辑能力，可直接用于机械装配场景的配套选型演示、传动结构的虚拟装配验证，也可作为机械设计教学中标准件建模的参考案例，模型完整还原了20mm内径规格的方形带座外球面轴承的所有结构细节，装配关系符合实际产品的配合要求，能够直观呈现该类传动支撑件的外形特征与内部构造。
