对开式滑动轴承座三维结构设计

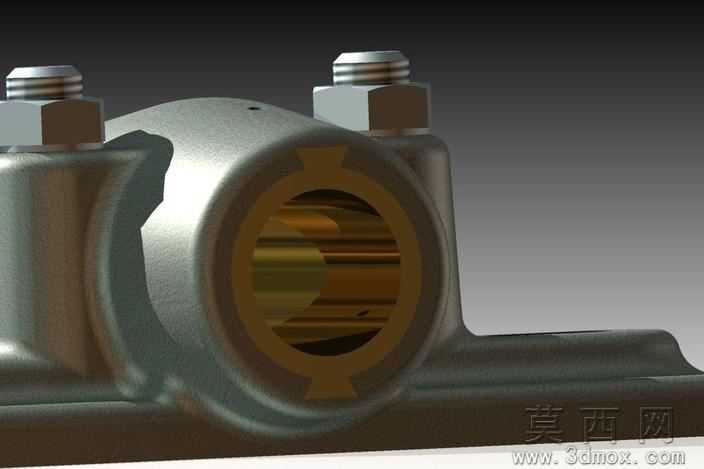

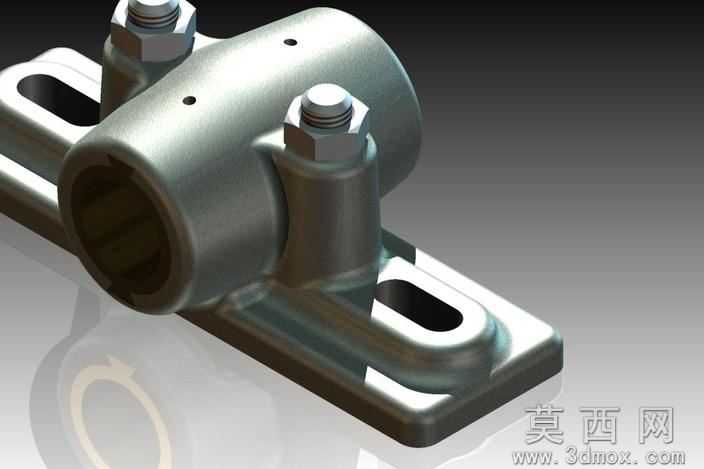

本模型为对开式滑动轴承座结构，建模阶段以回转体特征为核心基准，首先绘制轴承座主体的轴向截面草图，通过旋转特征生成带内孔的轴瓦容纳腔体，腔体内部预留轴瓦装配的同轴度公差空间，保证与传动轴的配合精度。座体底部的安装底座采用拉伸特征构建，底座表面开设对称的螺栓安装沉孔，用于实现轴承座与设备安装基面的紧固连接，沉孔深度经过参数化计算，可完全容纳螺栓头部避免装配干涉。上盖与底座的对接面设计有精准的定位止口，通过凸台与凹槽的配合实现上下部分的同轴定位，两侧的螺栓连接凸台采用拉伸加倒角特征制作，配套的六角螺栓与螺母通过标准件库调用后完成装配约束，螺栓预紧方向垂直于对接面，保证轴瓦夹紧力均匀分布。材质设置阶段，轴承座主体赋予铸钢材质，表面添加细微的铸造纹理与哑光金属质感，内孔轴瓦部分赋予锡青铜材质，呈现温润的铜色金属光泽，螺栓螺母赋予镀锌碳钢材质，表面带有轻微的镀锌层反光效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出轴承座的曲面轮廓与金属质感，辅助光源从侧方补光消除暗部死黑，背景采用渐变灰色突出主体结构，渲染输出的效果图清晰展现了轴承座的装配关系与细节特征。设计过程中重点考量了轴承座的承载性能与装配便利性，上下对开的结构无需拆装传动轴即可完成轴承的更换维护，底座的安装孔距采用行业通用标准尺寸，可适配多数常规安装场景，内孔的油槽预留位置在建模时已做标记，方便后续添加润滑结构，整体结构紧凑，受力分布合理，可直接用于机械设计中的支撑部件选型参考，也可作为机械原理教学的演示模型使用。
