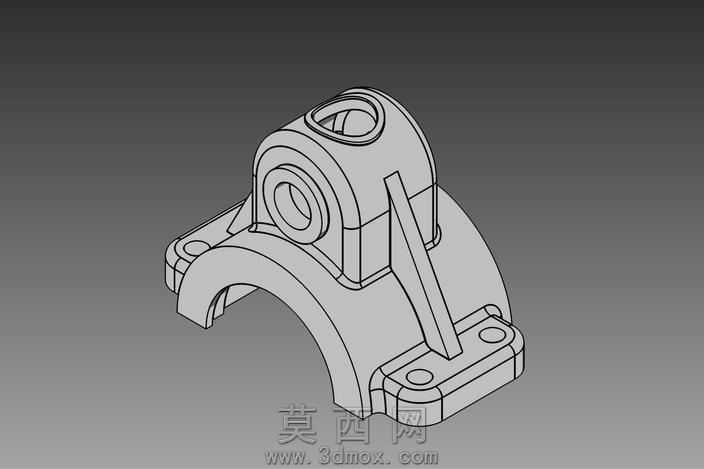

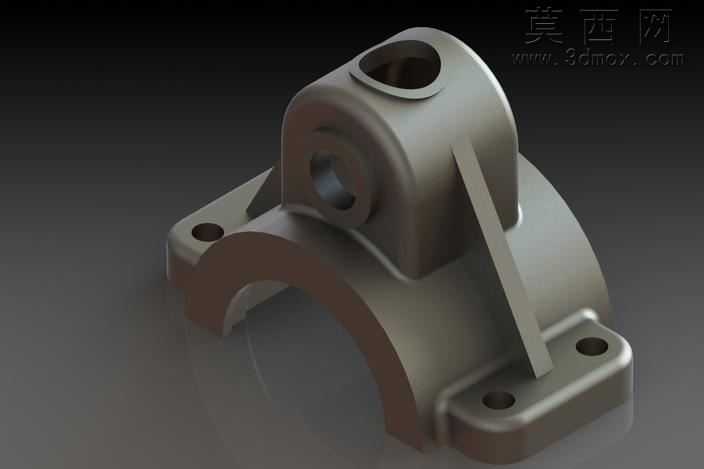

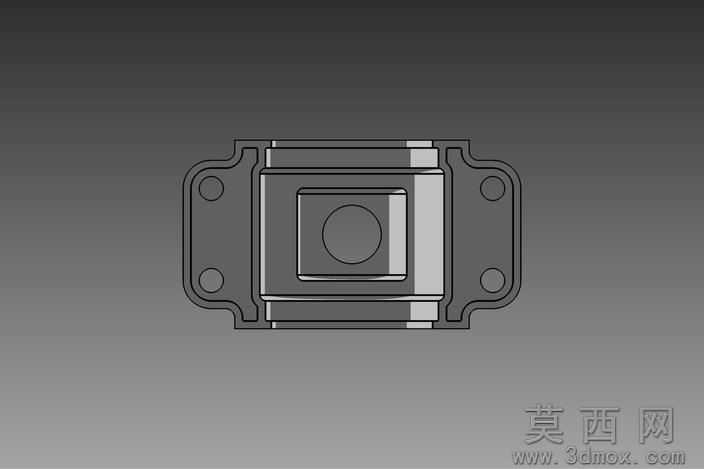

本作品为对开式轴承座支撑构件的三维设计成果,建模阶段采用参数化特征建模思路,首先以基准平面定位构件的整体对称中心,先绘制下半部分半圆轴瓦容纳腔的截面轮廓,通过拉伸特征生成下半座体的基础实体,再通过镜像特征完成上半座体的基础轮廓搭建,保证上下座体的分合面完全贴合无错位。针对座体两侧的安装固定耳,先绘制带安装孔的凸台轮廓,通过拉伸凸台生成安装耳结构,再对安装孔进行切除拉伸处理,同时对耳板与座体的衔接位置做圆角过渡处理,避免应力集中问题。上盖部分的注油孔结构,先绘制顶部凸台轮廓,拉伸后通过异型孔向导生成贯通的注油通道,再对孔口做倒角处理,方便后续油杯的安装定位。上下座体之间的加强筋结构,采用筋特征命令绘制,筋板的厚度根据座体的承载比例设定,筋板与座体、上盖的衔接位置均做圆角过渡,提升整体结构的刚性。渲染阶段采用哑光金属材质模拟铸铁轴承座的真实质感,对分合面、安装孔内壁等机加工面赋予高光金属材质,区分铸造面与机加工面的视觉差异,场景采用渐变灰色背景,搭配柔和的环境光与定向补光,清晰展现构件的轮廓层次与结构细节。材质参数调整阶段,针对铸铁材质设置合适的粗糙度与反射率,还原铸造表面的细微颗粒质感,机加工面设置较低的粗糙度与较高的反射率,体现机加工后的平整光洁效果。结构设计上充分考虑轴承座的实际使用需求,下半座体的半圆腔与上盖半圆腔组合后形成完整的轴承容纳空间,两侧安装耳的螺栓孔位置经过同轴度校验,保证安装时螺栓可顺利穿入,加强筋的布置方向沿承载受力方向设置,可有效分散轴系运转时传递到座体的载荷,顶部注油孔的位置正对轴承滚动体区域,可保证润滑油脂顺利注入轴承内部,整体结构无冗余特征,所有壁厚均匀,过渡位置均做应力缓释处理,符合机械零件的设计规范与加工工艺要求,可直接用于后续的工程图导出与生产加工参考。
- 上一篇:方形带座外球面轴承F204结构三维模型
- 下一篇:剖分式滑动轴承座装配结构三维设计
- 全部评论(0)
- 模板大小 1.94 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,Autodesk Inventor2014,其它,
- 软件分类 轴承座
