手动杠杆式牡蛎剥壳专用工装设备

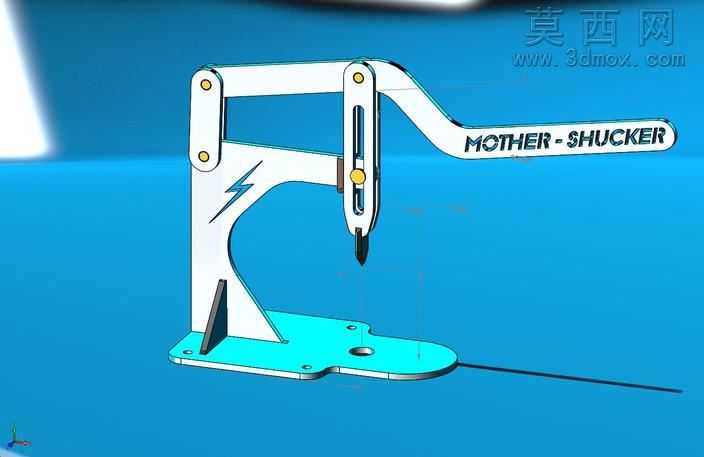

本作品为手动杠杆式牡蛎剥壳工装的三维设计成果，整体通过SolidWorks完成全参数化建模，建模过程中对各铰接部件的转动间隙、配合公差进行了精准设定，确保虚拟装配状态下各运动副无干涉、转动顺滑。模型渲染阶段采用了金属质感与哑光工程塑料结合的材质方案：底座部分赋予青蓝色金属烤漆材质，模拟冷轧钢板冲压成型后表面喷塑的细腻质感，边缘处添加了轻微的倒角高光效果还原真实机加工的边缘处理；机架主体与操作手柄采用奶白色哑光硬质塑料材质，表面添加细微的颗粒纹理模拟注塑件的表面质感；铰接销轴、锁紧旋钮等小零件赋予亮面金属材质，还原不锈钢标准件的金属光泽，手柄表面蚀刻的文字采用凹凸贴图实现，还原激光雕刻的视觉效果。结构设计上采用了二级杠杆增力结构，通过长臂手柄输入较小的按压力，经铰接连杆传递至竖直布置的剥壳插刀，可输出数倍于输入力的插装力，轻松撬开牡蛎坚硬的外壳；底座设置了定位凹槽与固定孔，既可以通过螺栓将工装固定在操作台面上，也可通过凹槽对牡蛎进行快速定位，避免剥壳过程中食材滑动；机架侧面设计了闪电造型的加强筋结构，在不增加整体壁厚的前提下提升了机架的抗弯折强度，兼顾轻量化与结构刚性。设计思路围绕家用海鲜处理的实际需求展开，摒弃了电动设备的复杂结构与高成本，采用纯机械结构实现省力剥壳功能，整体造型流畅富有设计感，操作手柄的弧线造型贴合人手握持的人体工学角度，长时间操作不易产生疲劳，各铰接位置均设计了可拆卸的销轴结构，方便后期维护更换磨损的插刀部件，底座的镂空设计既减轻了整体重量，也便于清理剥壳过程中滴落的汁水与残渣，整体结构紧凑，无需外接电源即可使用，适配家庭厨房、小型海鲜摊位等多种使用场景。
