带演示动画的摆式单缸内燃机结构

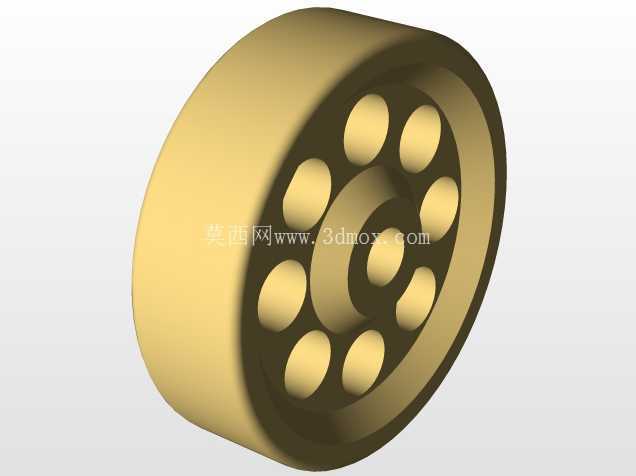

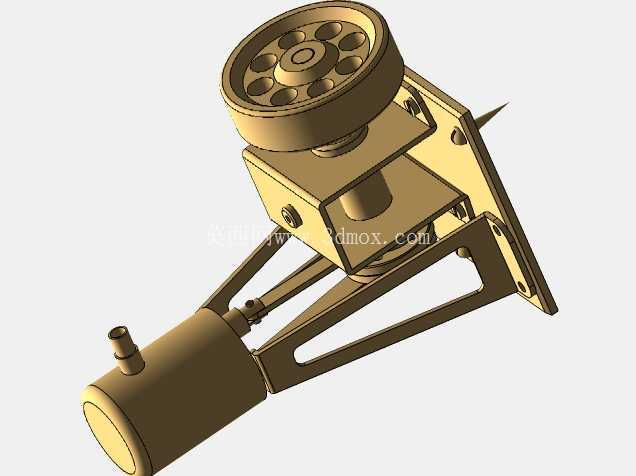

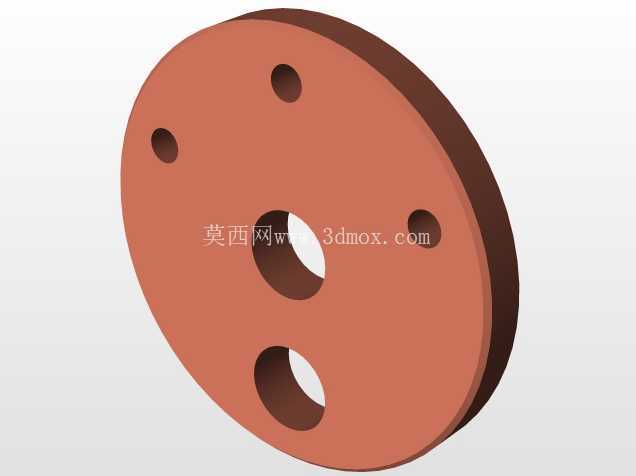

　　这套摆式单缸内燃机结构，核心面向教学演示、原理验证类场景设计，区别于常规量产车用内燃机的紧凑布局，整体采用外露式机架结构，方便观察者直接看清动力传递的全流程，常被用于职业院校机械原理课堂的演示教具，也可作为小型动力装置原理验证的基础结构参考。从功能特性来看，这套结构完整复现了内燃机的核心工作循环，包含带散热孔的铸铁质感飞轮、摆式机架、气缸总成、曲柄连杆组件、安装固定板几个核心部分，飞轮上的环形分布减重孔并非单纯装饰，每一个孔的位置都经过动平衡校核，保证转动过程中不会出现偏心振动，这一点和实际量产内燃机的飞轮设计逻辑完全一致，只是因为演示用途，没有额外加装启动齿圈、信号齿盘等附属部件。

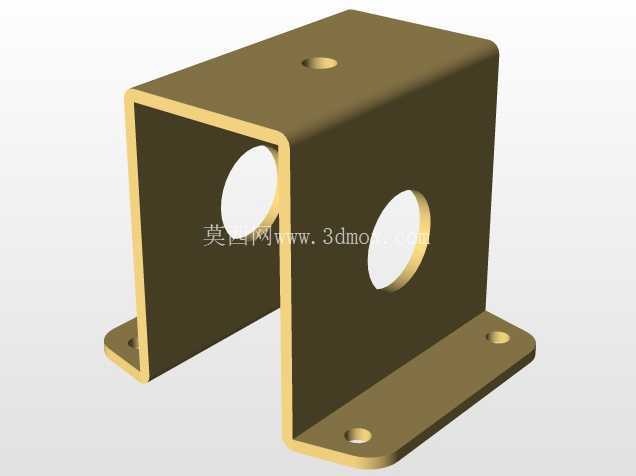

　　设计思路上没有采用常规内燃机的固定缸体结构，而是将缸体与机架做成铰接摆式结构，这种设计可以大幅简化曲柄连杆的运动约束，减少加工装配时的公差累积，对于演示类模型来说，既可以降低零件加工精度要求，又能完整展现活塞往复运动转化为曲轴旋转运动的核心原理，同时摆式结构的运动幅度更大，观察者不需要凑近就能清晰看到连杆的摆动轨迹，比传统固定缸体的演示效果更直观。安装边界方面，整套结构的安装基准是后方的L型安装板，板上预留了四个对称分布的安装孔，孔位间距适配常规教学实验台的T型槽间距，不需要额外制作转接板就可以直接固定在实验台架上；整体外轮廓的最大旋转边界是飞轮的外圆，安装时需要保证飞轮外侧预留至少一倍飞轮厚度的安全间隙，避免转动过程中剐蹭周边防护装置，气缸尾部的进气接头采用标准小直径快插接口规格，可以直接连接常规教学用低压气源，配合动画演示可以模拟进气、压缩、做功、排气的全流程动作，不需要额外改装接头。

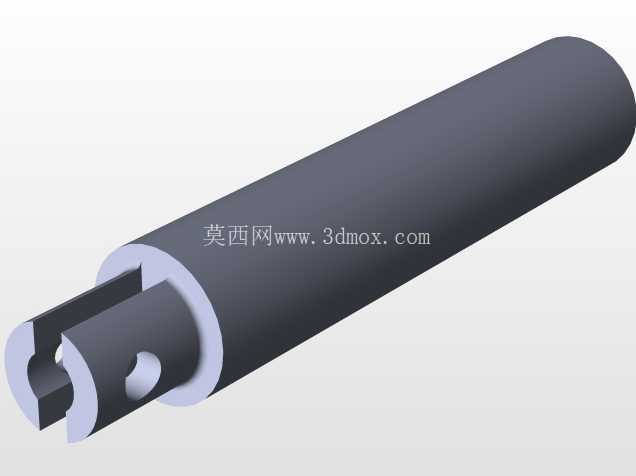

　　从结构细节来看，连杆与摆式机架的铰接点、曲轴与机架的支撑点都预留了轴承安装位，实际装配时可以加装微型深沟球轴承，降低转动阻力，让演示过程更顺滑，飞轮与曲轴的连接采用平键定位，和实际工业产品的连接方式一致，不会出现转动过程中飞轮打滑的问题；安装板上的尖状定位销是为了快速对齐台架上的定位孔，安装时先将定位销插入台架对应孔位，再拧紧四个安装螺栓，就能保证整套结构的水平度，避免因为安装倾斜导致运动卡滞。

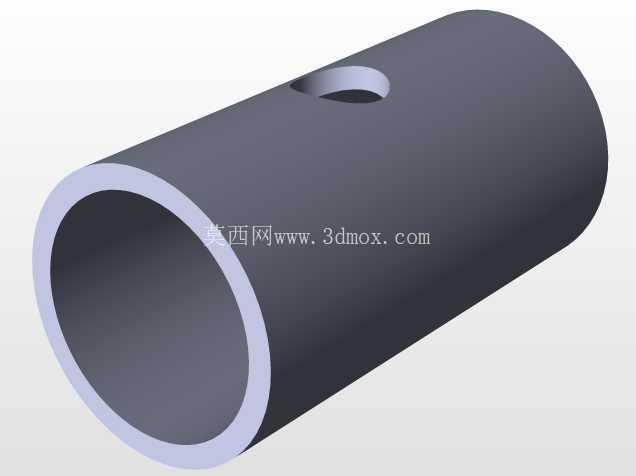

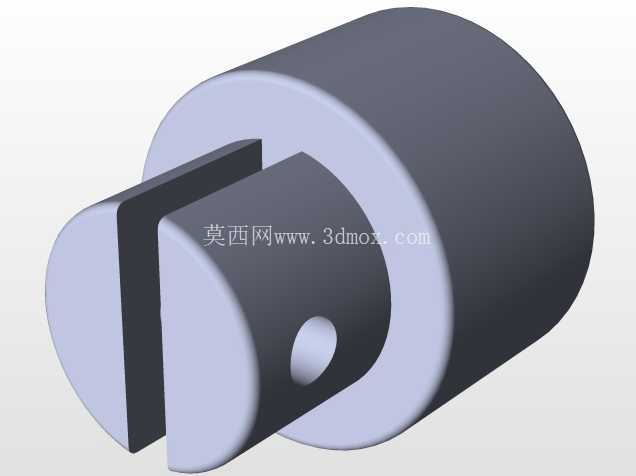

　　这套结构的运动逻辑完全遵循内燃机的实际工作原理，飞轮储存的转动惯量可以带动曲柄连杆越过上下止点，保证运动循环的连续性，摆式缸体的摆动角度经过计算，刚好匹配活塞的往复行程，不会出现运动干涉，气缸外壁的小型接头既可以作为进气接口，也可以加装小型火花塞模型，还原点火系统的布局，让演示内容更完整。对于三维建模从业者来说，这套结构的建模过程需要重点关注运动副的约束关系，尤其是摆式缸体与机架、连杆与曲轴、活塞与缸体这几个铰接点的配合公差，建模时如果约束设置不当，很容易出现运动仿真时的过约束报错，同时飞轮的减重孔需要采用圆周阵列特征制作，保证每个孔的位置度一致，才能还原真实的动平衡设计逻辑。
