星型六缸航空活塞动力装置结构

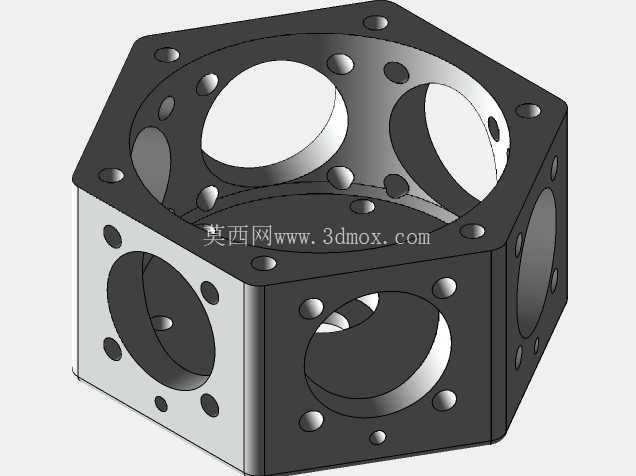

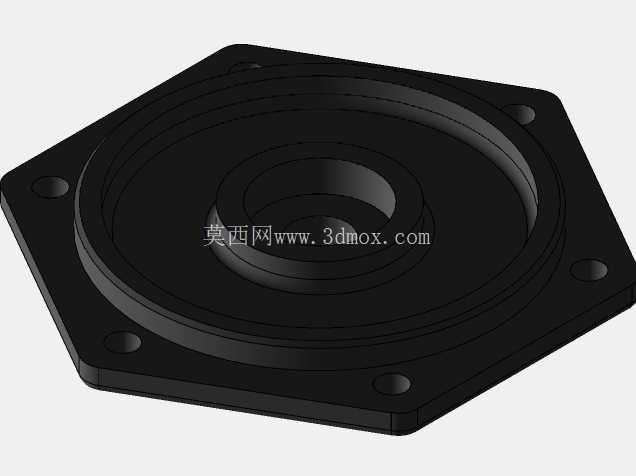

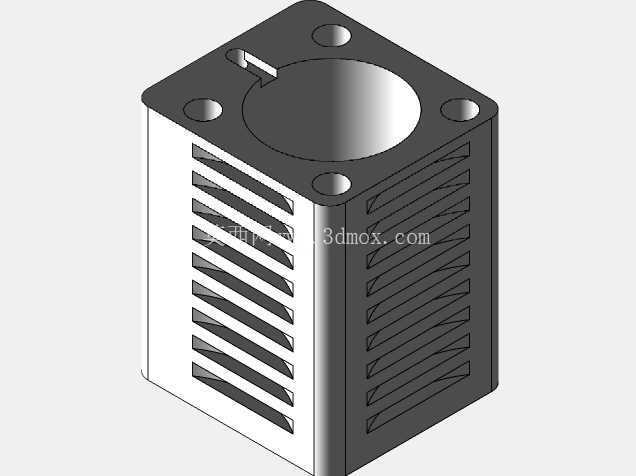

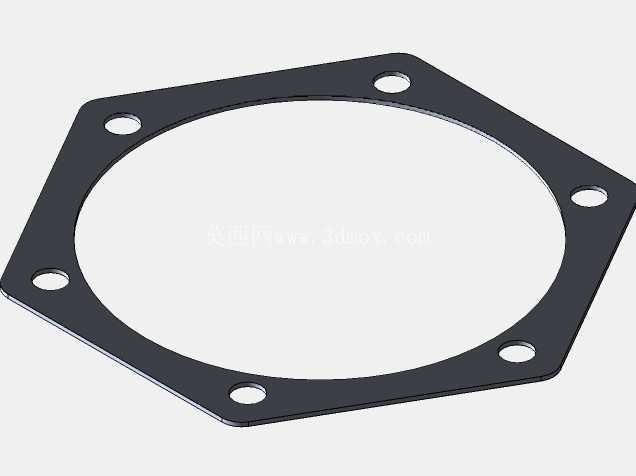

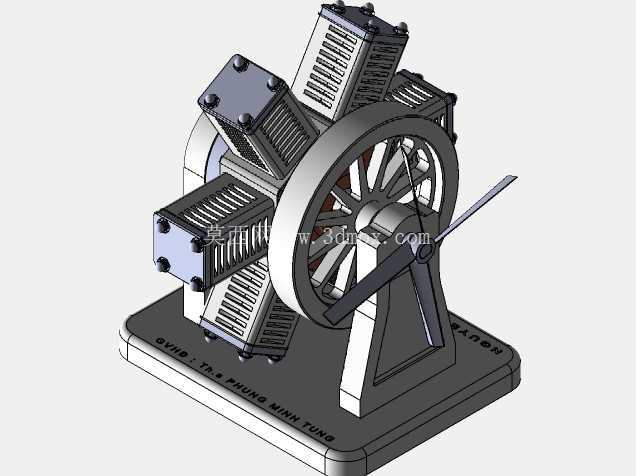

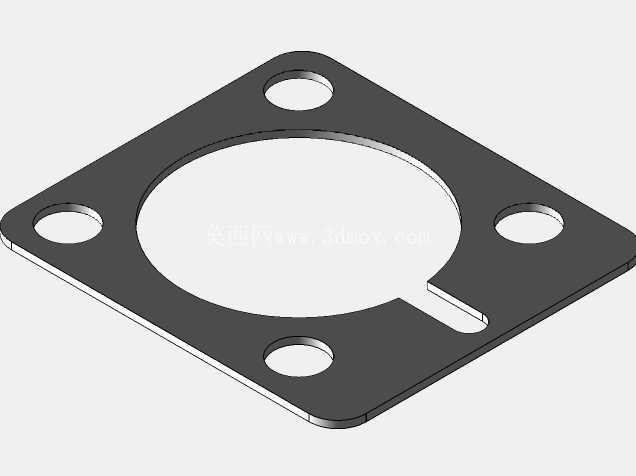

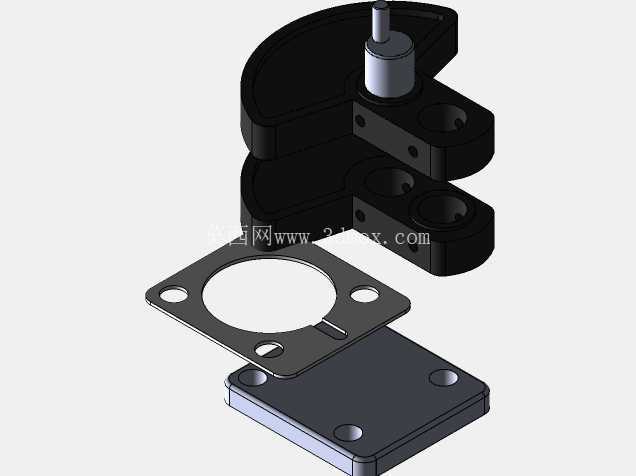

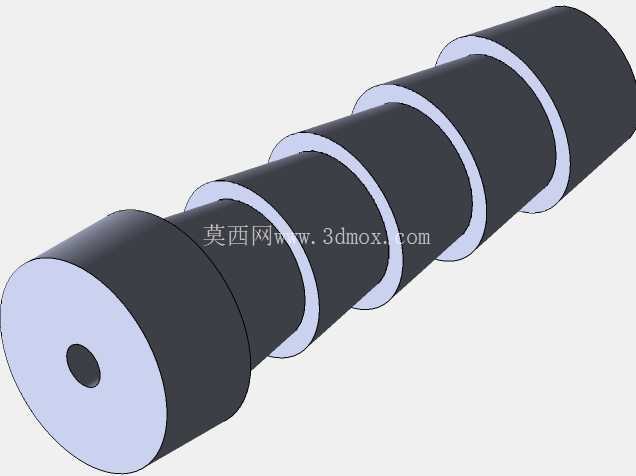

　　该结构为星型布局的活塞式航空动力装置，这类动力构型早年广泛应用于轻型通航飞机、初级教练机以及航空科普教学演示场景，其核心优势在于单排多缸围绕中心曲轴布置，可在较短的曲轴轴向尺寸内实现更大的排量输出，同时曲轴受力更均匀，相比直列同排量机型能大幅缩减动力段的轴向安装空间，适配轻型飞机机头紧凑的安装边界。从结构设计逻辑来看，六个气缸以60度夹角均匀环绕中心曲轴箱排布，每个气缸独立配置散热鳍片结构，这类外露式鳍片设计适配早期空冷散热需求，无需额外布置复杂的液冷管路，能有效降低动力系统整体自重，同时减少管路渗漏带来的维护隐患。每个气缸通过螺栓组与中心曲轴箱刚性连接，连接面需保证足够的平面度与密封性能，避免做功冲程出现燃气泄漏影响输出效率。

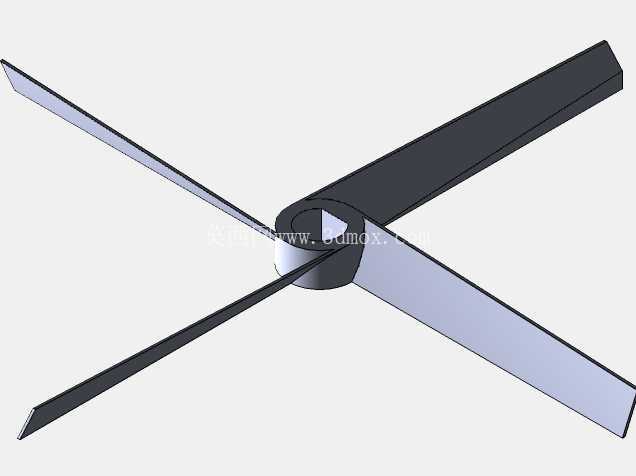

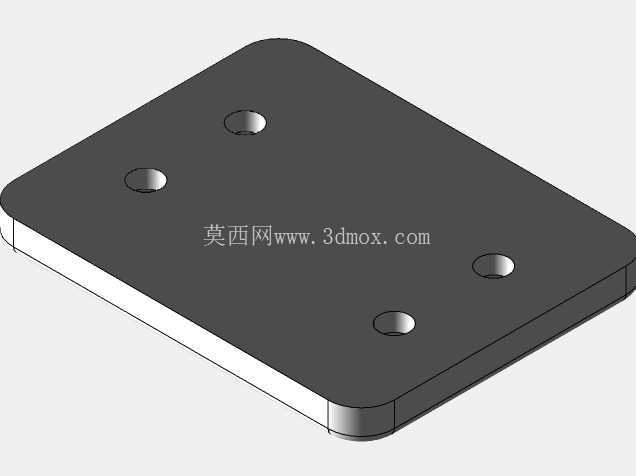

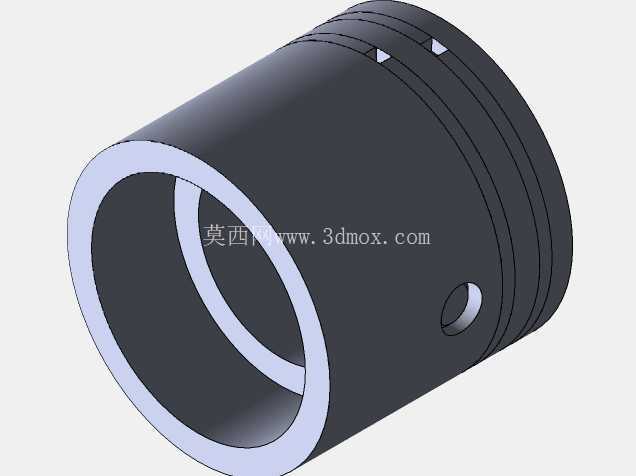

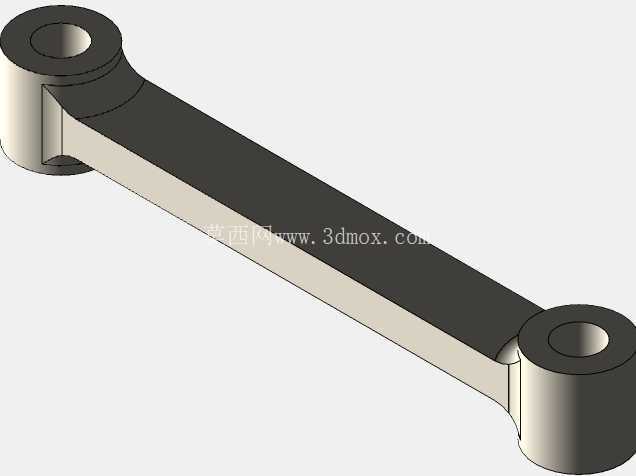

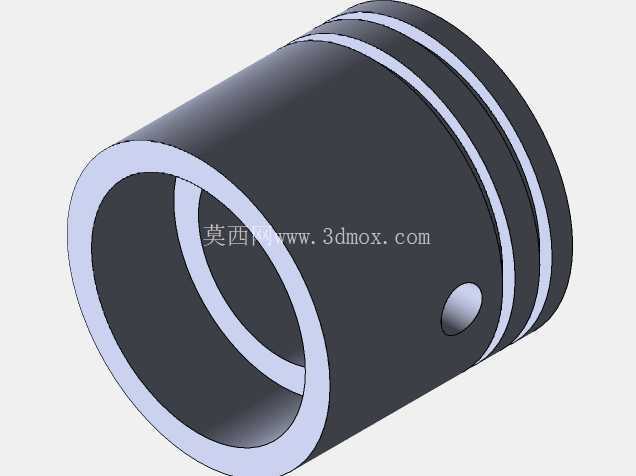

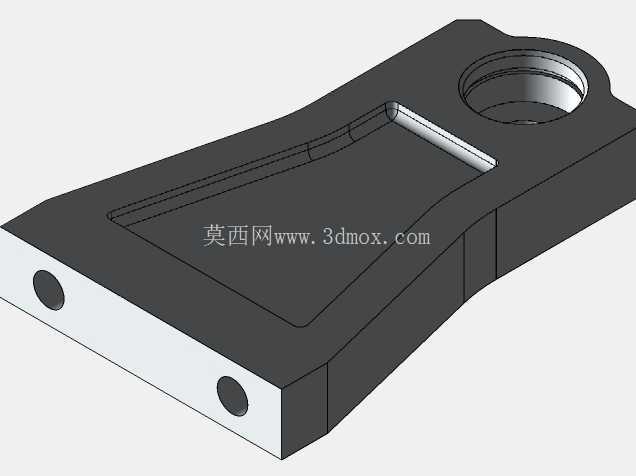

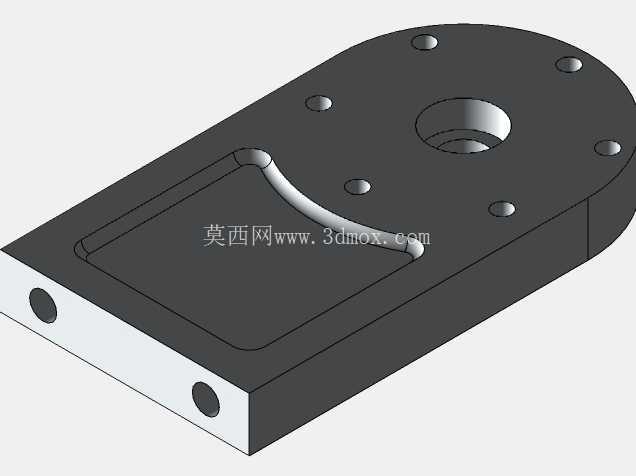

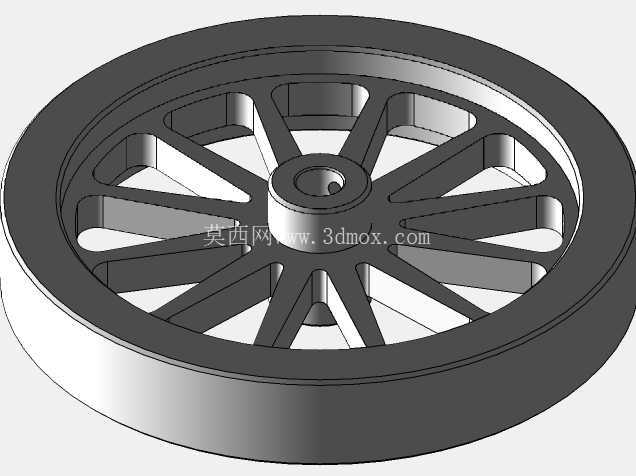

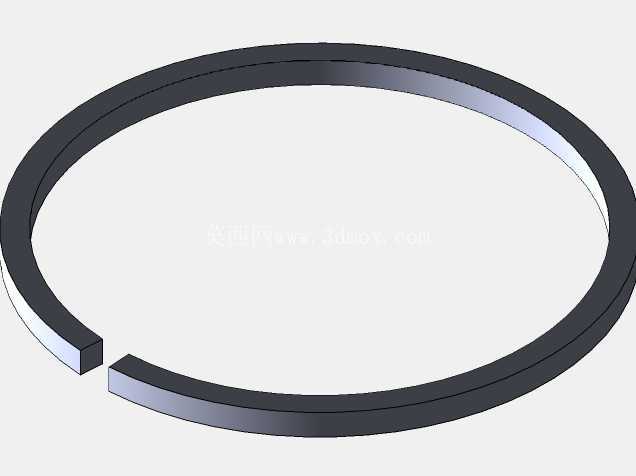

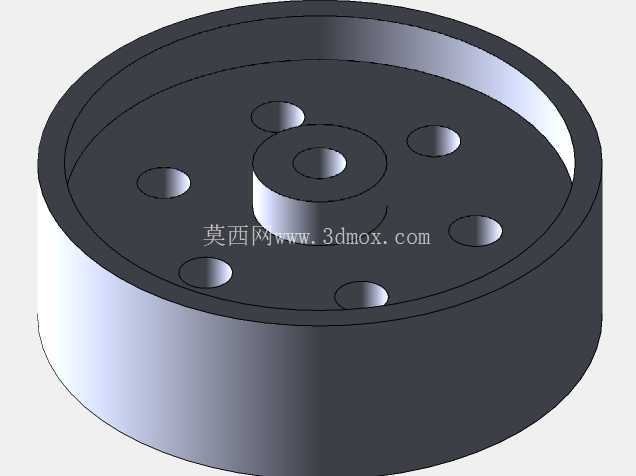

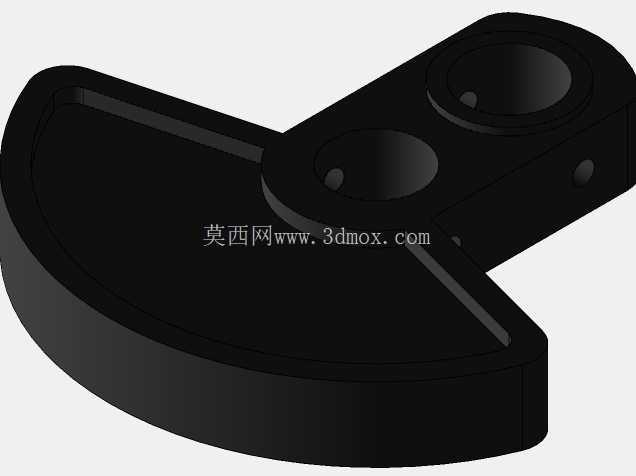

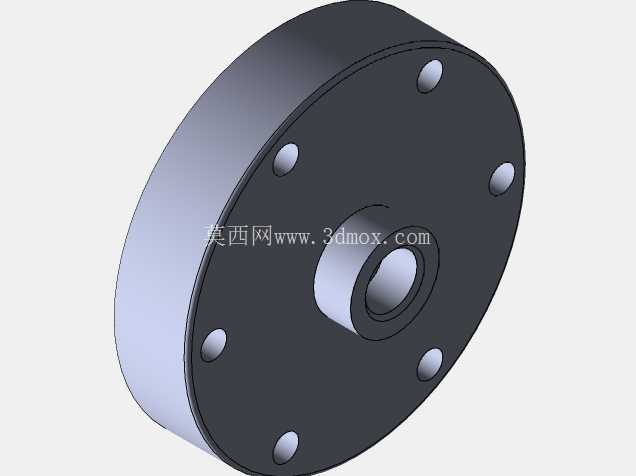

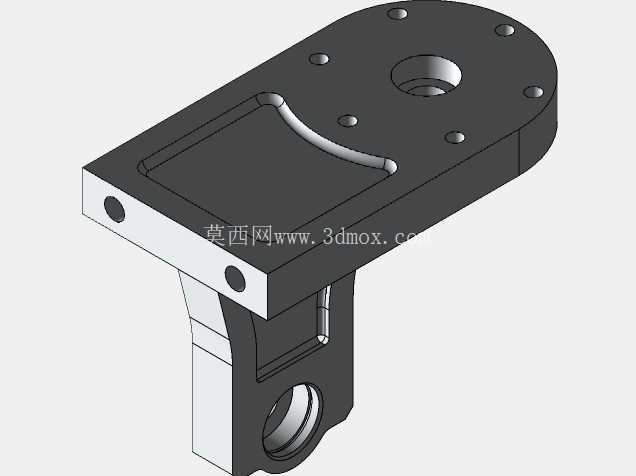

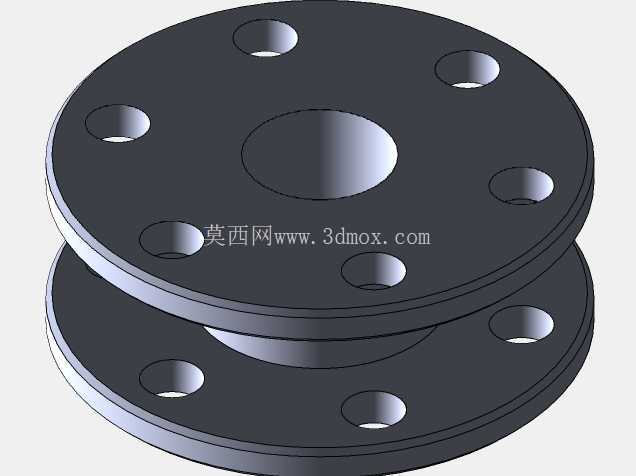

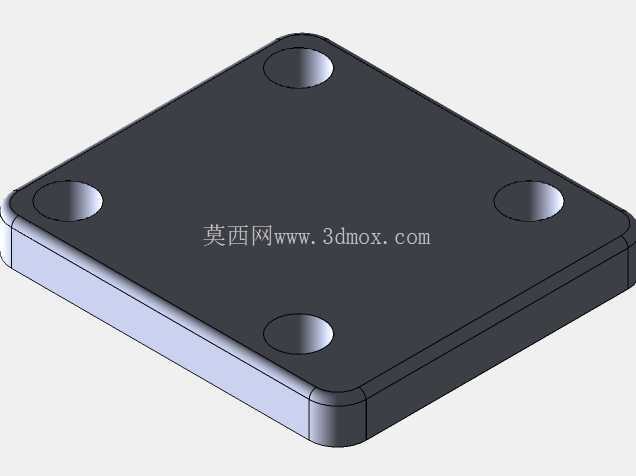

　　前端的辐条式飞轮兼具启动惯量轮与传动输出的作用，飞轮上预留的拨杆结构可用于手动盘车检查机构运动顺畅度，也可外接启动装置实现初始动力输入。底座采用一体化铸造式安装平台，平台表面预留的安装孔位可直接固定在机架或教学试验台架上，底座边缘的标识区域用于标注缸序、点火顺序等运维标识，方便调试阶段快速对应气缸位置。曲柄连杆机构作为核心传动部件，每个活塞通过连杆与中心曲轴的曲柄销连接，星型布局的连杆采用主副连杆结构，其中一个气缸对应主连杆直接与曲柄销配合，其余五个气缸的副连杆通过铰接方式连接在主连杆的曲柄轴颈上，这种设计能保证六个活塞的运动相位严格按照做功顺序依次动作，避免运动干涉。

　　设计过程中需重点校核各连杆的摆动角度范围，保证活塞在上止点、下止点位置时气缸余隙容积符合设计要求，同时要计算曲轴的动平衡参数，六个气缸交替做功产生的离心力与往复惯性力需通过曲轴上的平衡块抵消大部分，降低整机运行时的振动水平。从安装边界来看，该动力装置整体径向尺寸由六个气缸的外轮廓决定，轴向尺寸从底座安装面到飞轮前端的输出端长度较短，安装时需预留气缸周围的空气流通空间保证散热效果，底座安装孔的位置度公差需控制在合理范围内，避免安装时出现额外的装配应力导致曲轴箱变形。这类结构除了实际航空应用场景外，也常被用作机械原理教学的演示模型，可直观展示四冲程活塞发动机的配气、做功、传动全流程，帮助学习者理解星型发动机的动力输出逻辑与结构特点。

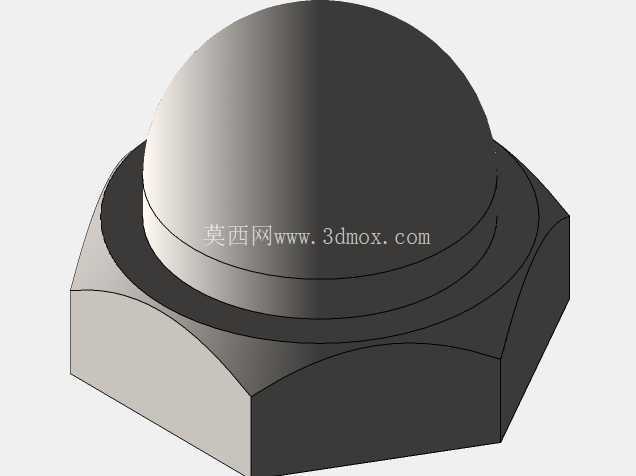

　　在建模过程中，需严格保证各气缸的分度角度精度，每个气缸的轴线需交汇于曲轴中心线上，连杆的长度参数需与活塞行程匹配，避免运动仿真时出现卡滞或穿模问题；散热鳍片的厚度与间距按照实际空冷散热需求设计，既保证足够的散热面积，也兼顾结构的工艺可制造性，气缸盖上的紧固件位置需避开散热风道，保证冷却气流能顺畅流过鳍片间隙带走热量。飞轮的辐条结构在保证足够转动惯量的前提下做了镂空减重处理，降低整机的非簧载质量，提升动力响应速度。
