六缸星型航空活塞动力装置结构

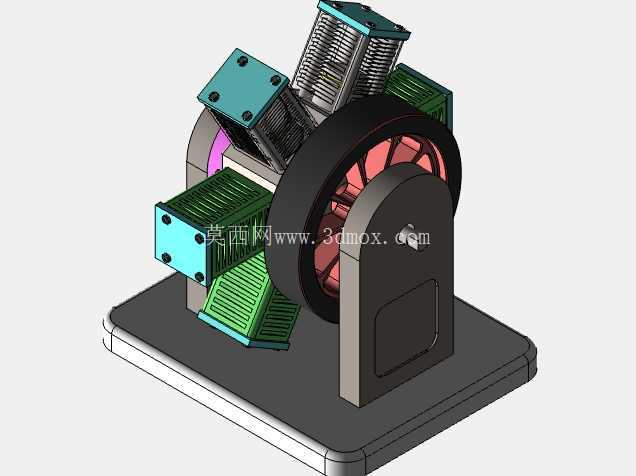

　　在轻型通航飞机、早期螺旋桨战机以及小型航空运动载具的动力选型中，星型活塞发动机始终占据着不可替代的位置，这类动力装置凭借紧凑的径向布局、优异的风冷散热效率以及可靠的大扭矩输出特性，至今仍在复古机型复刻、航空运动装备、小型无人动力平台领域保有稳定的应用场景。这套六缸星型动力结构的设计，完全围绕径向排布的核心逻辑展开，六个气缸以曲轴轴线为中心呈等角度圆周分布，相比直列或者V型动力布局，能够在更小的轴向安装空间内实现更大的排量输出，同时每一个气缸都能直接接触迎面气流，不需要额外布置复杂的水冷管路与散热腔体，大幅降低了动力系统的整体重量与故障点数量。

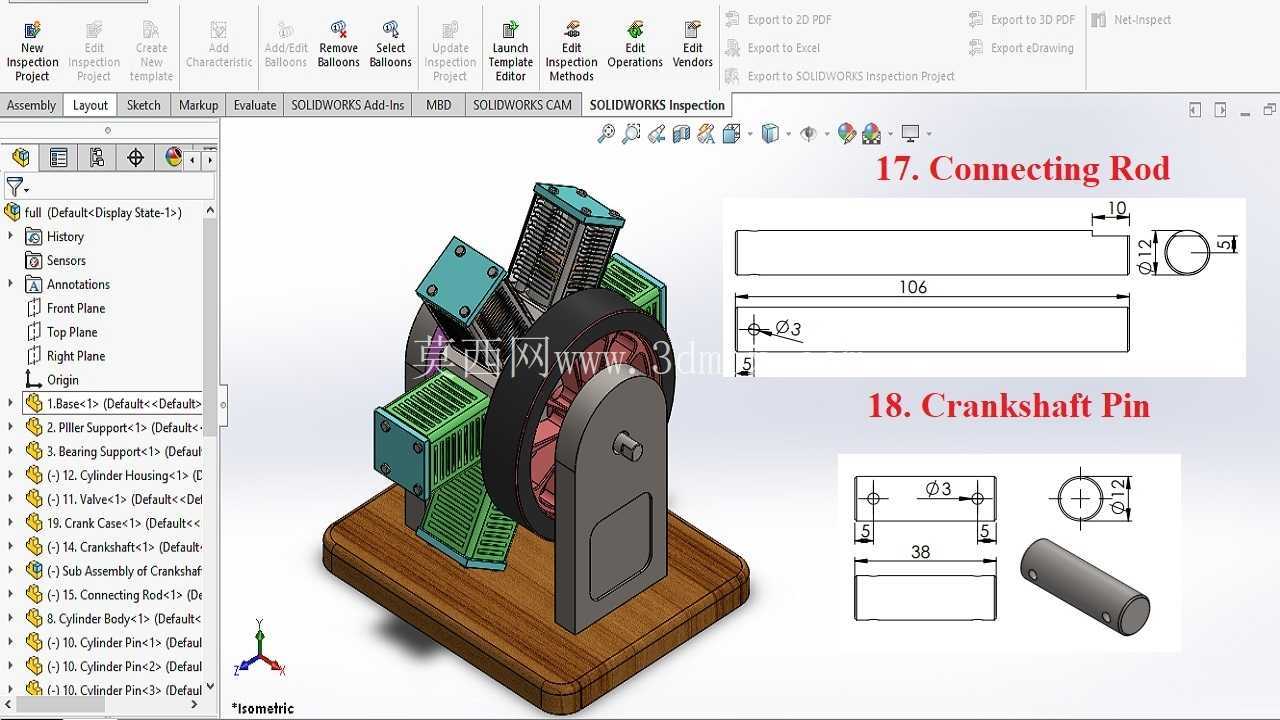

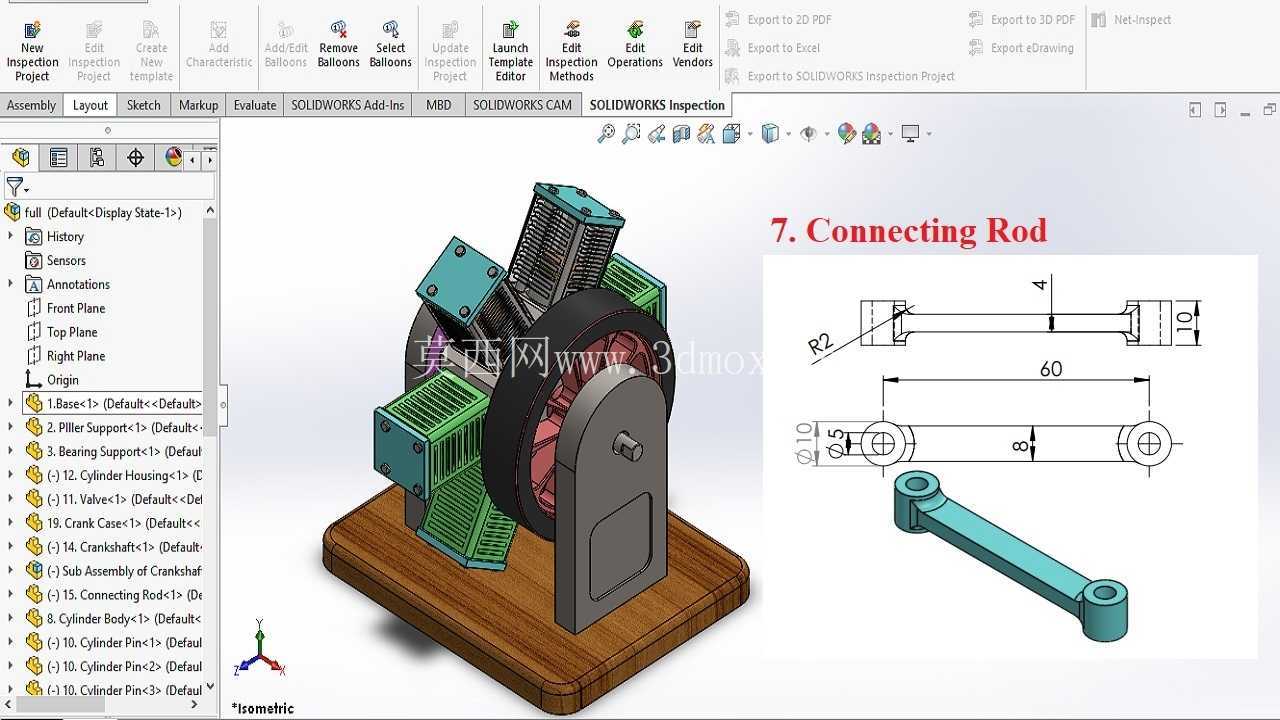

　　从实际功能实现来看，整套结构的动力传递路径非常清晰：燃烧室混合气爆燃产生的推力作用在活塞顶面，通过活塞销将直线往复力传递给连杆，六组连杆共同铰接在曲轴的曲柄销位置，将活塞的往复运动转化为曲轴的旋转扭矩，最终通过曲轴输出端连接螺旋桨或者其他负载。设计过程中针对星型布局的特有受力特性做了针对性优化，区别于直列发动机各缸连杆独立对应曲柄销的结构，这套结构采用主副连杆配合的铰接形式，其中一个连杆作为主连杆直接安装在曲柄销上，其余五个连杆通过铰接销连接在主连杆的大端凸缘上，这种结构能够有效控制曲轴的轴向尺寸，同时保证各缸活塞的行程一致性，避免径向布局带来的运动干涉问题。

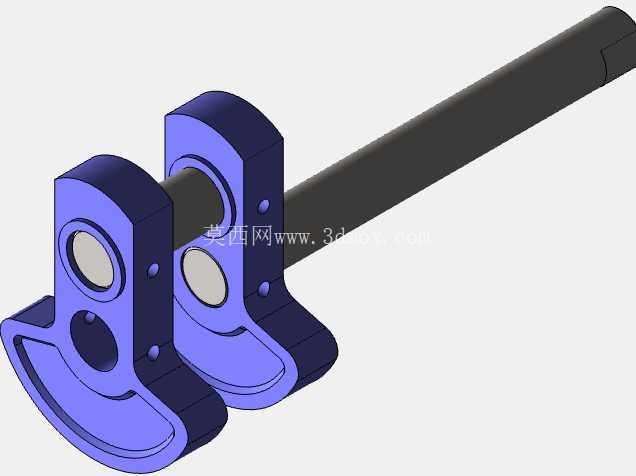

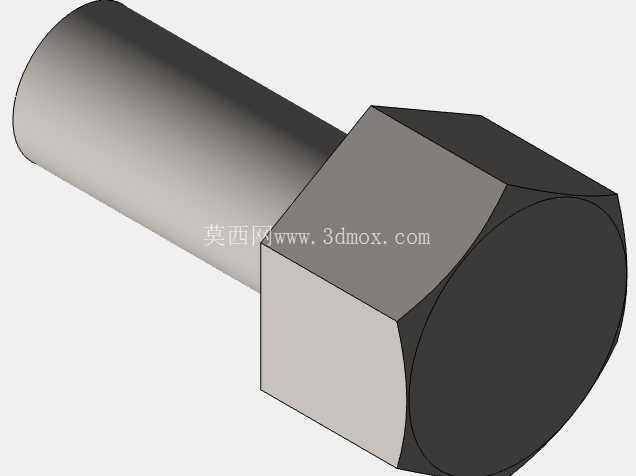

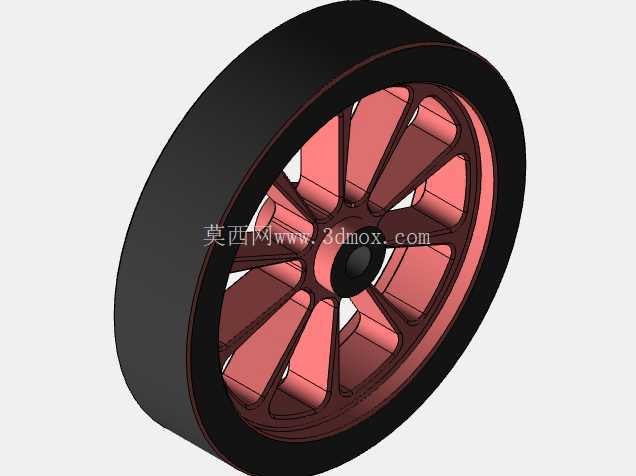

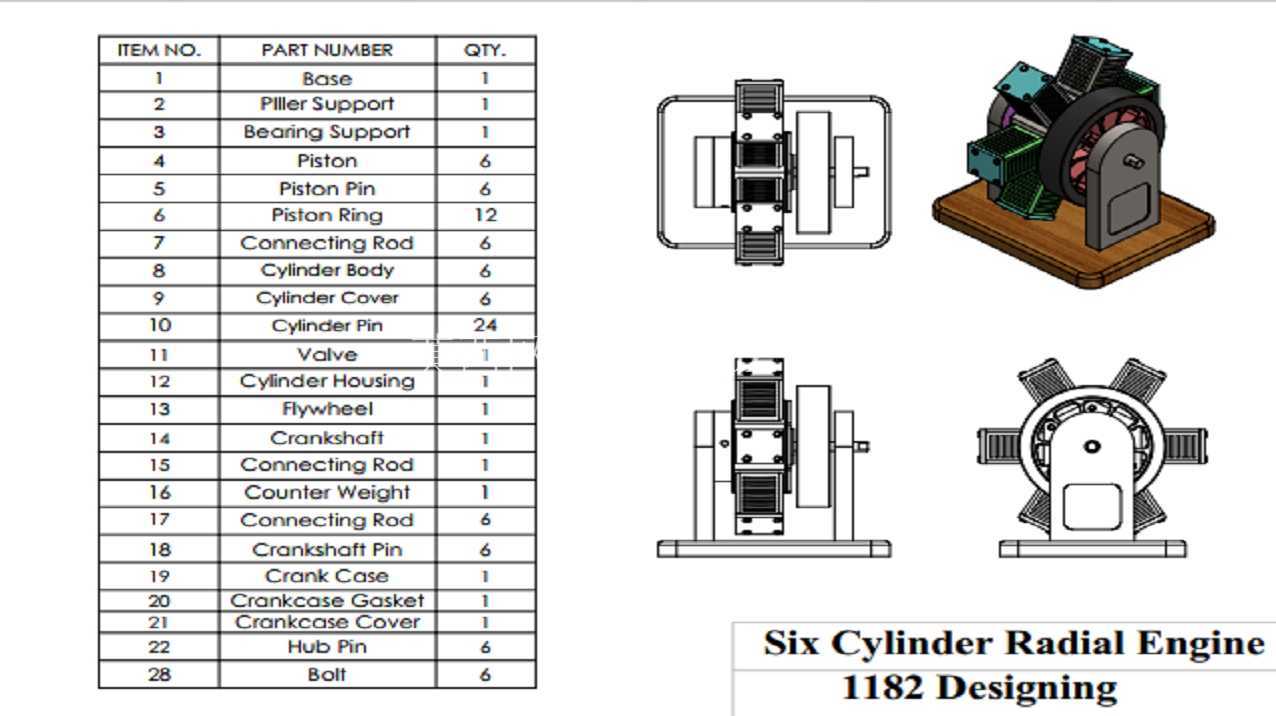

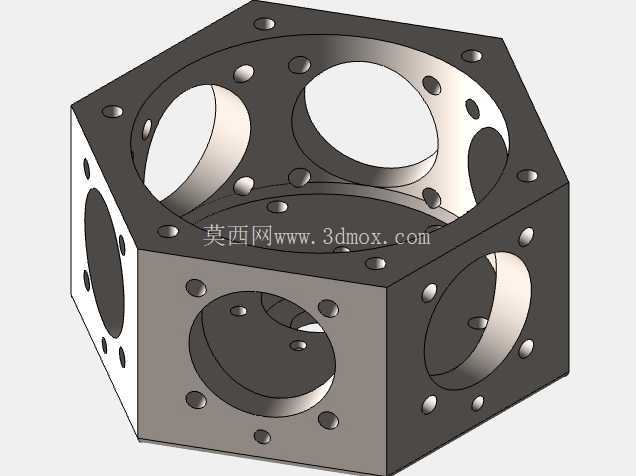

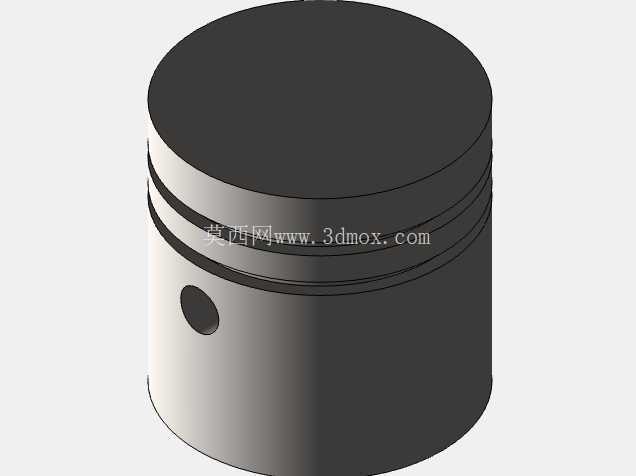

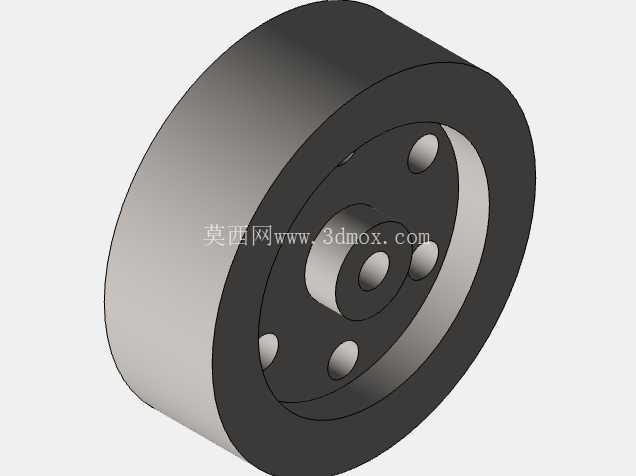

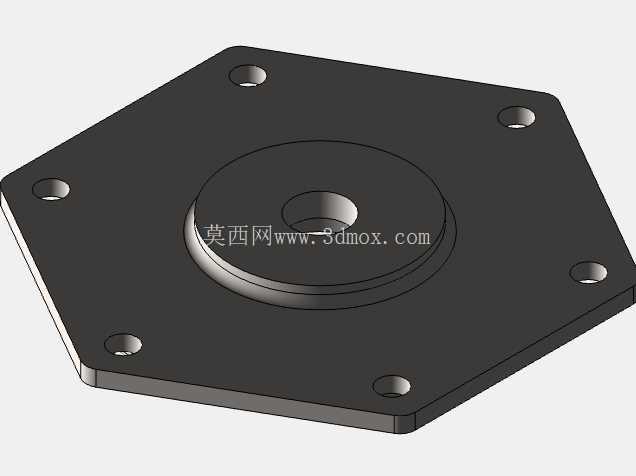

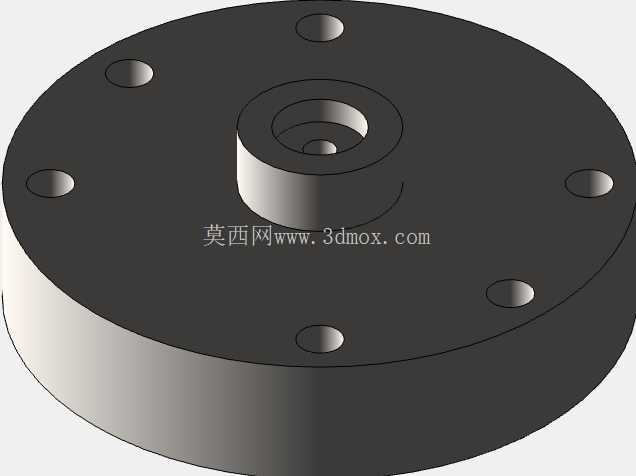

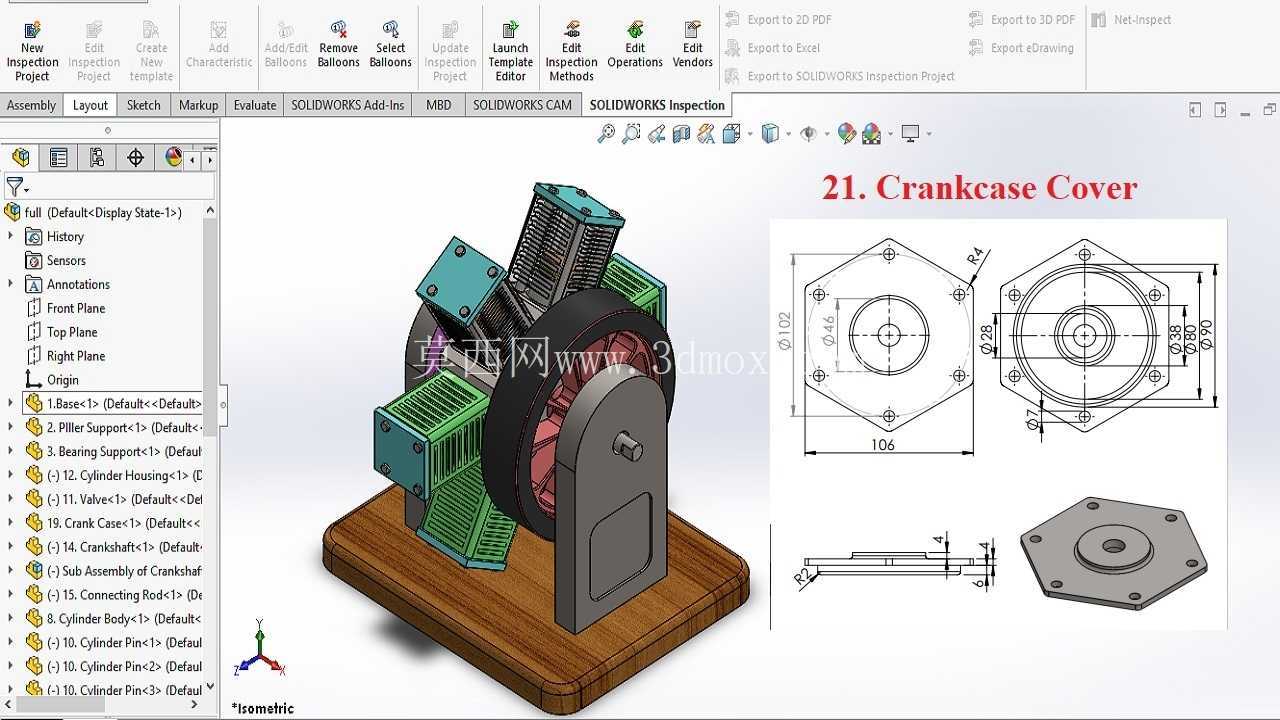

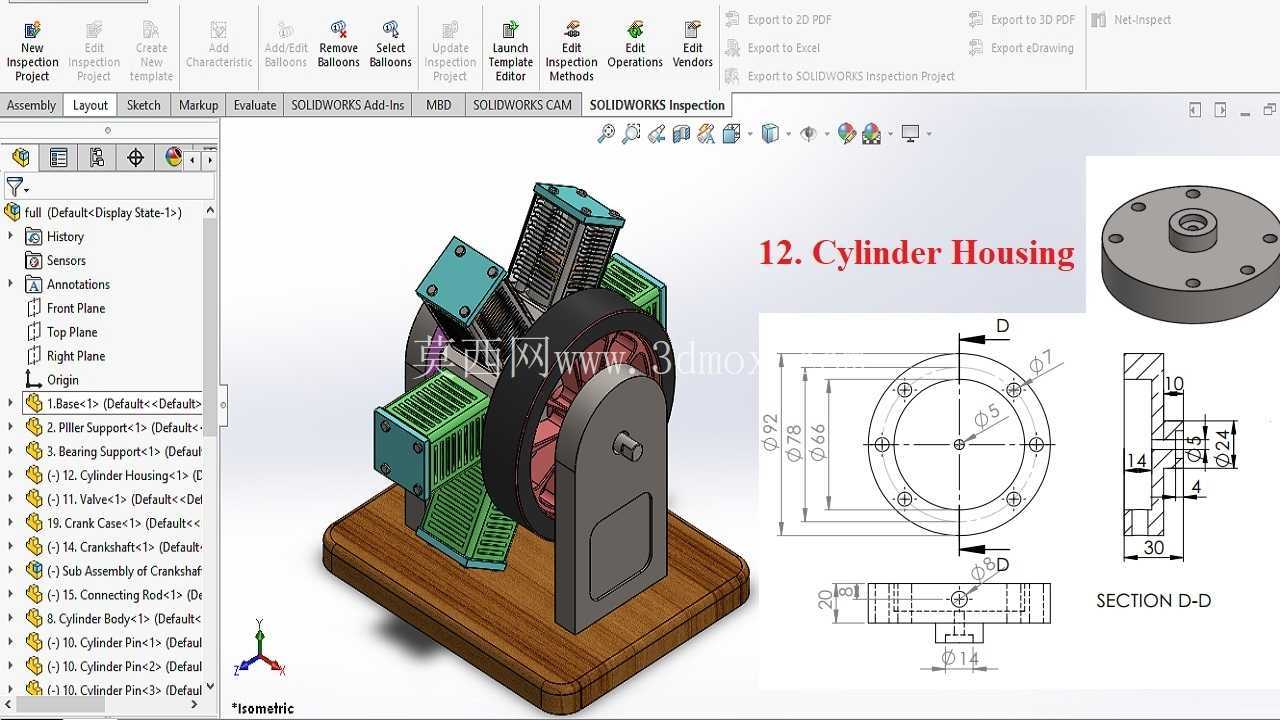

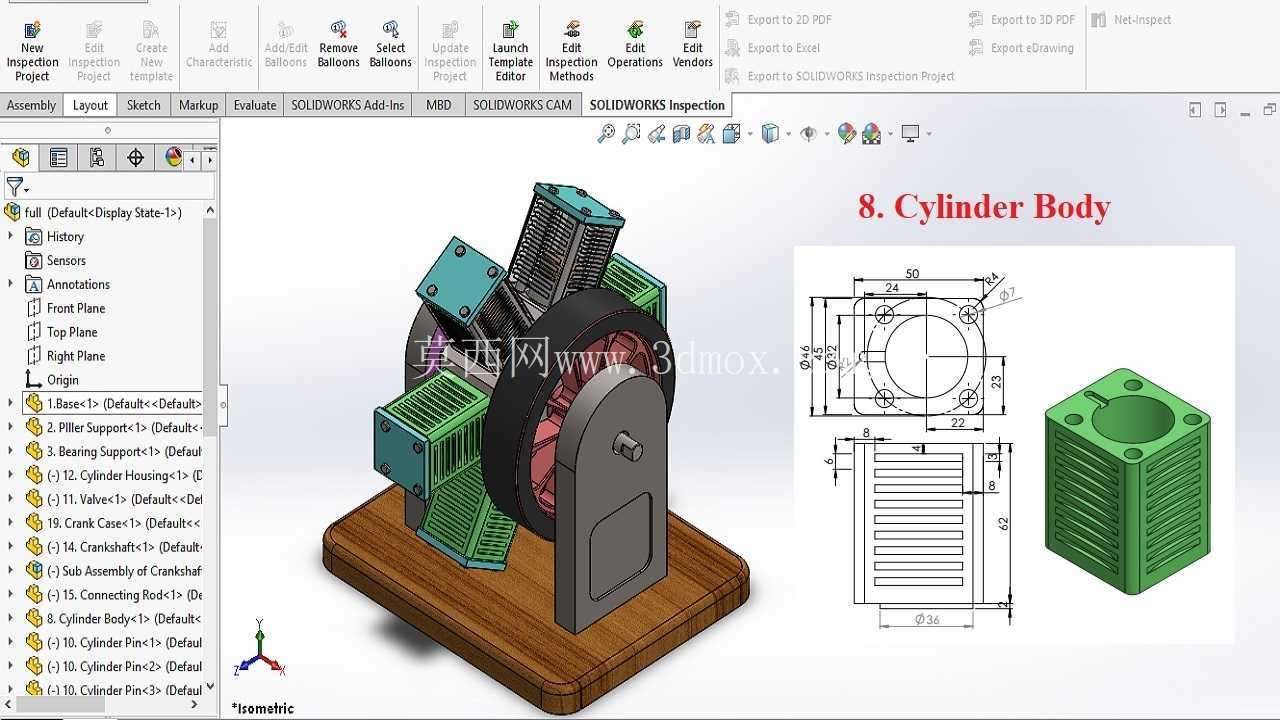

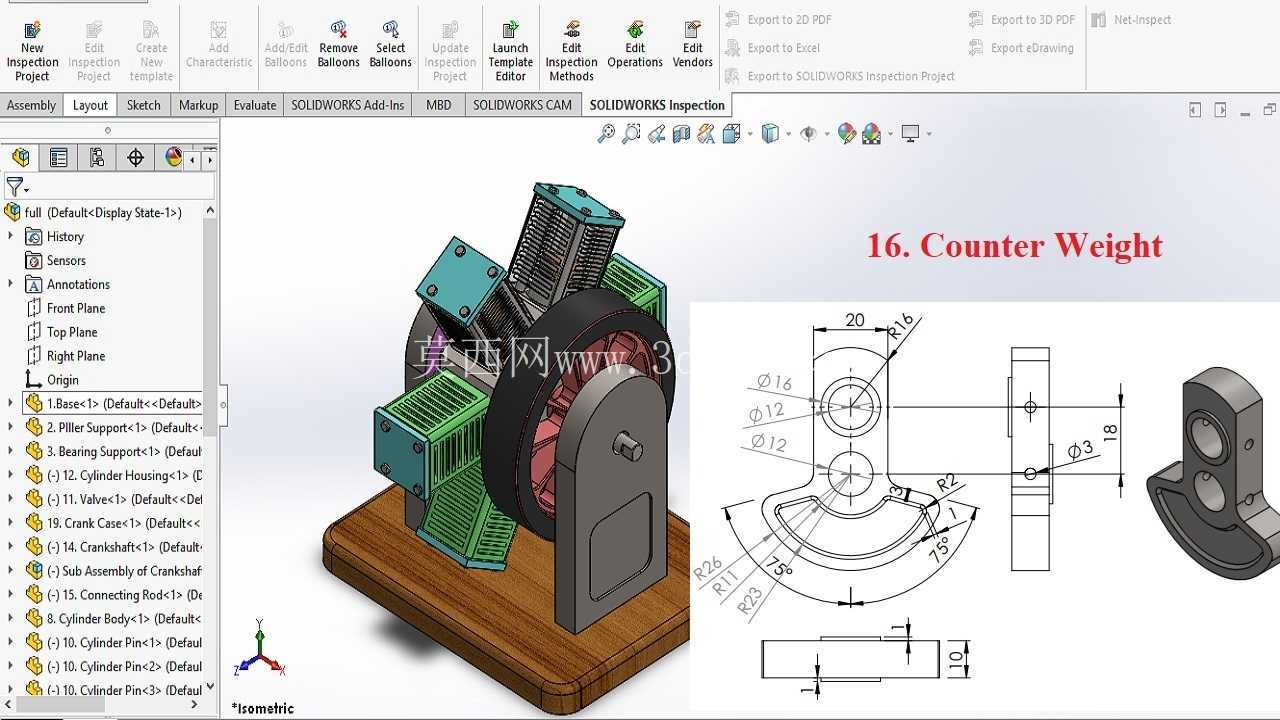

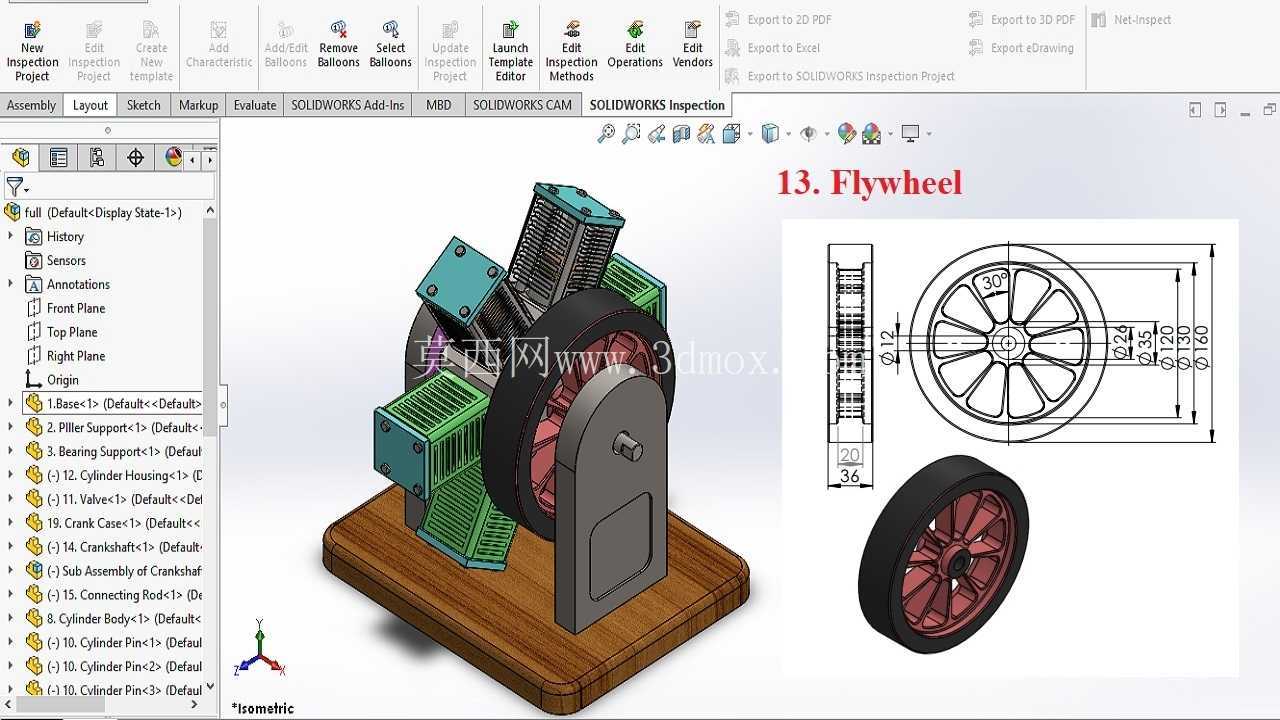

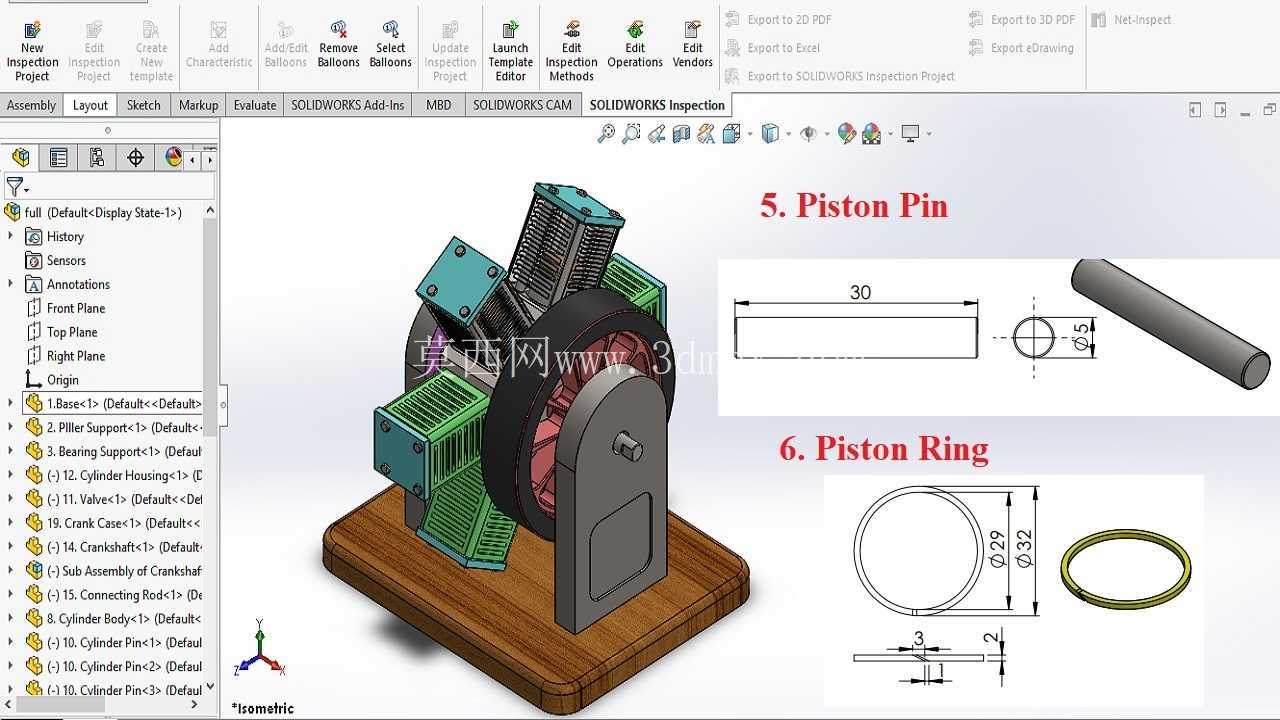

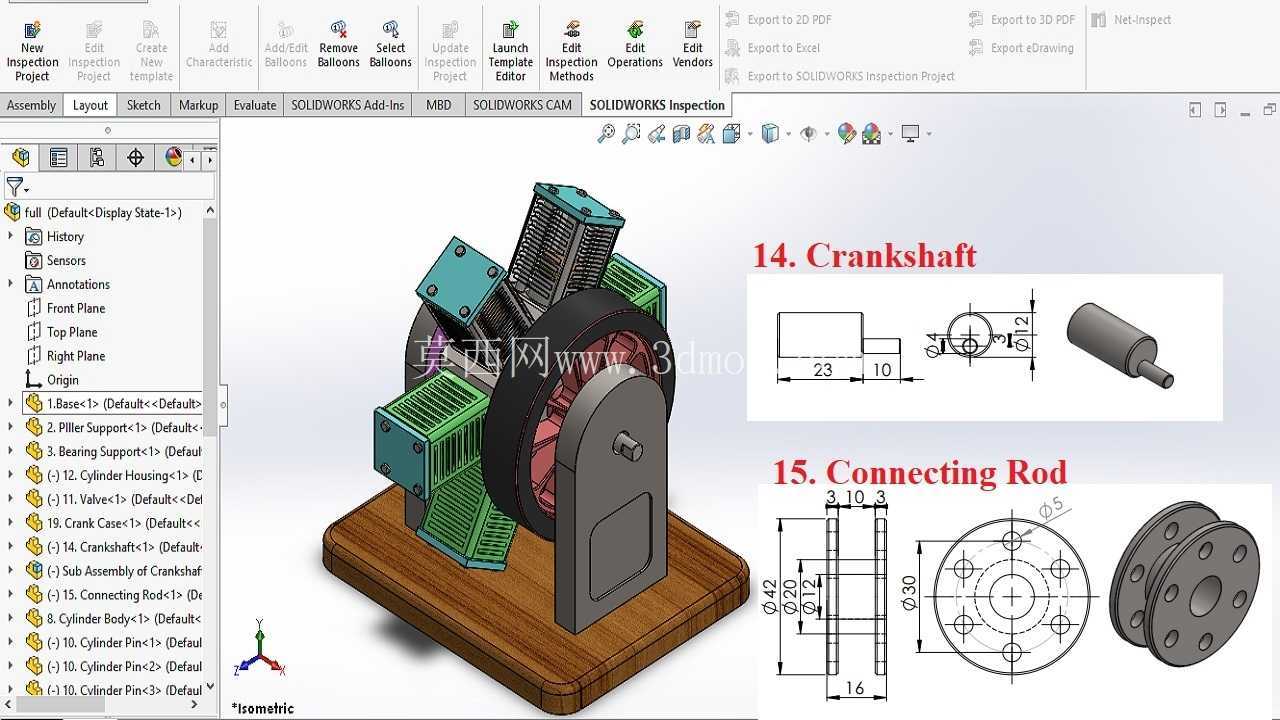

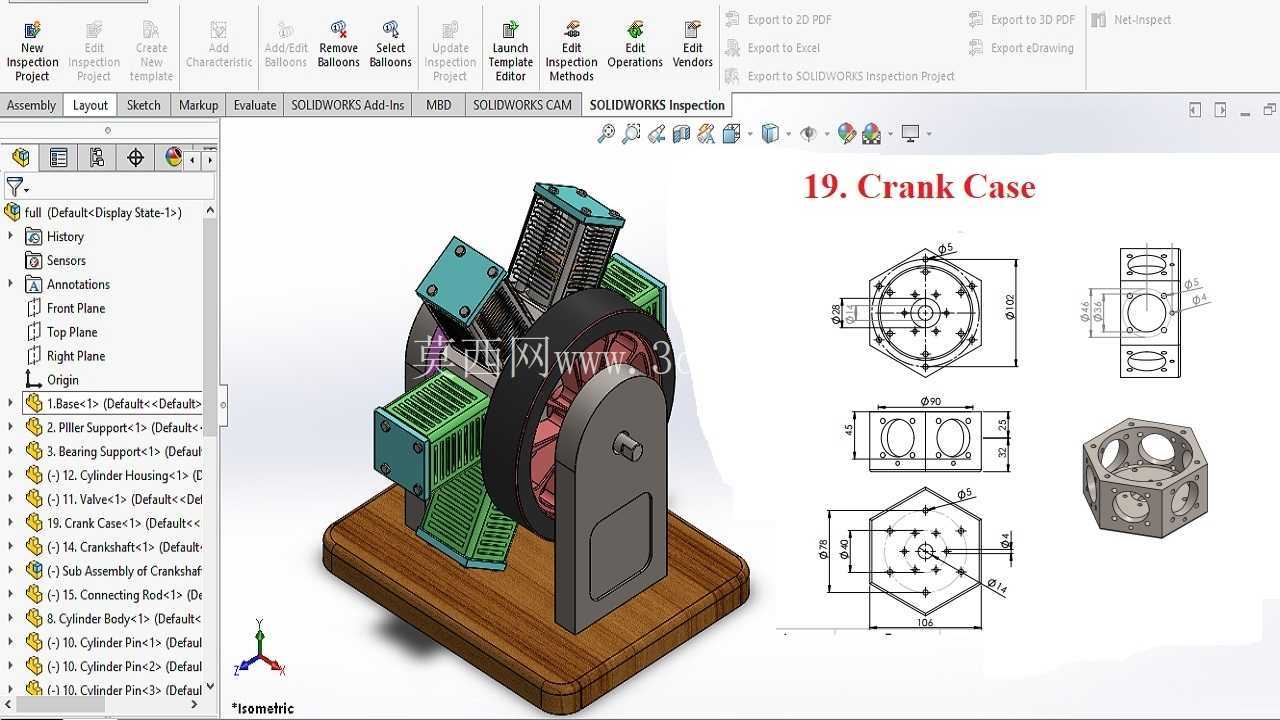

　　在部件构成上，整套结构覆盖了动力装置的全部核心组件：单个气缸单元包含气缸体、气缸盖、活塞、活塞环、活塞销等部件，负责完成密封、导向与动力传递的基础功能；曲轴组件包含曲轴本体、配重、前后轴承支撑结构，配重块的位置与重量经过精确匹配，能够抵消六个活塞往复运动产生的一阶与二阶惯性力，降低动力运行过程中的振动水平；曲轴箱部分采用分体式结构设计，上下箱体通过螺栓紧固连接，为曲轴、连杆组件提供封闭的安装腔体，同时预留了润滑油道的布置空间，保证各运动副能够得到充分润滑；前端的飞轮结构除了具备储能稳速的作用外，还集成了启动齿圈的安装接口，能够匹配启动电机的动力输入需求。

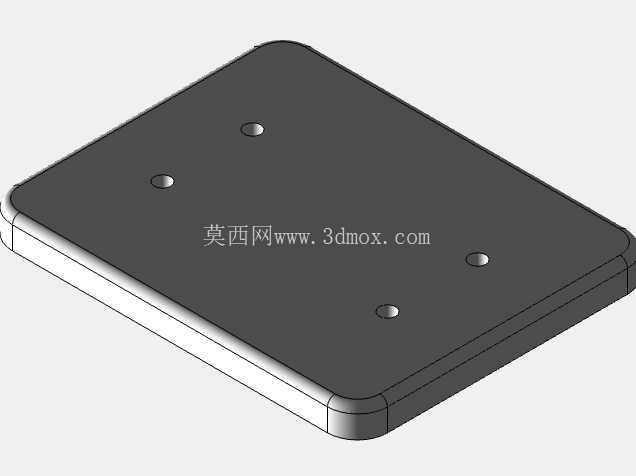

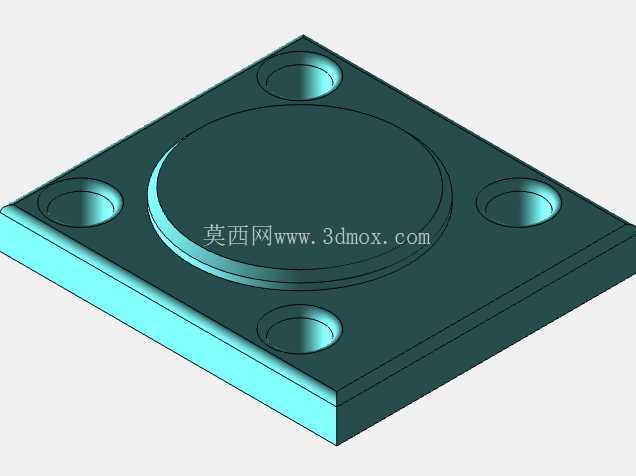

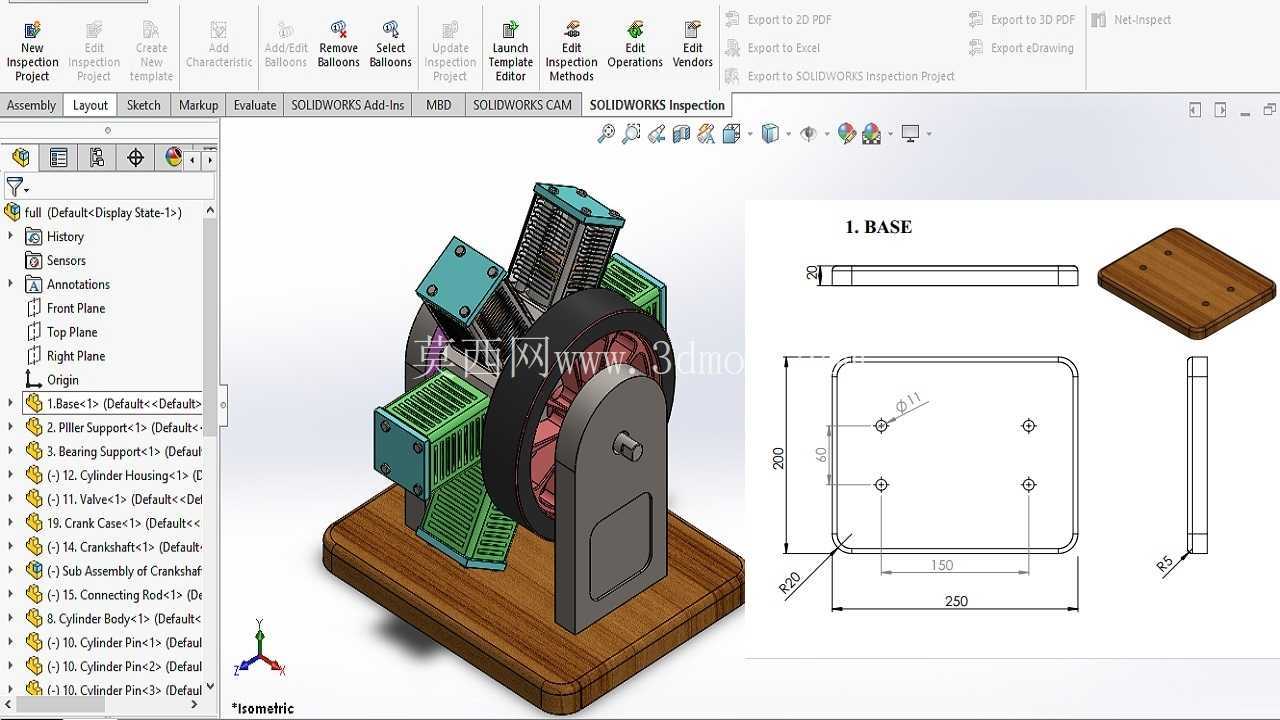

　　从安装边界与尺寸适配角度来看，这套径向布局的动力装置最大外轮廓由六个气缸的外侧端面决定，整体呈正六边形的外廓形态，安装时需要在径向预留足够的散热间隙，保证气缸散热片之间的空气流通顺畅，轴向尺寸则从曲轴输出端端面到飞轮后端盖端面计算，相比同排量的直列六缸动力缩短近40%的轴向长度，非常适合对机头尺寸要求严苛的螺旋桨动力载具。安装接口方面，曲轴箱底部预留了标准化的机架安装孔位，能够直接固定在钢管焊接的发动机架上，输出端的曲轴法兰匹配通用的螺旋桨安装孔距，不需要额外制作转接法兰即可完成适配。

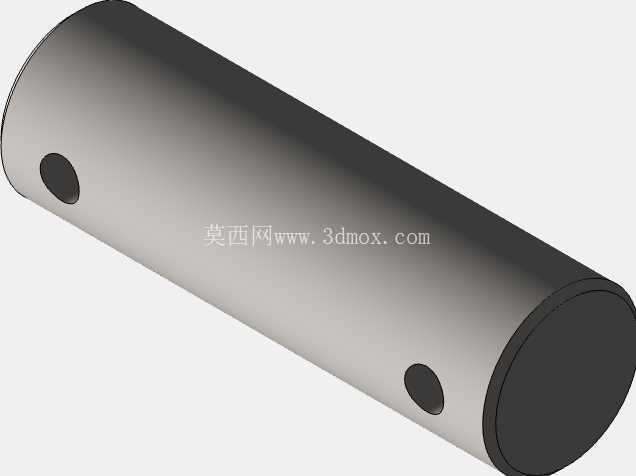

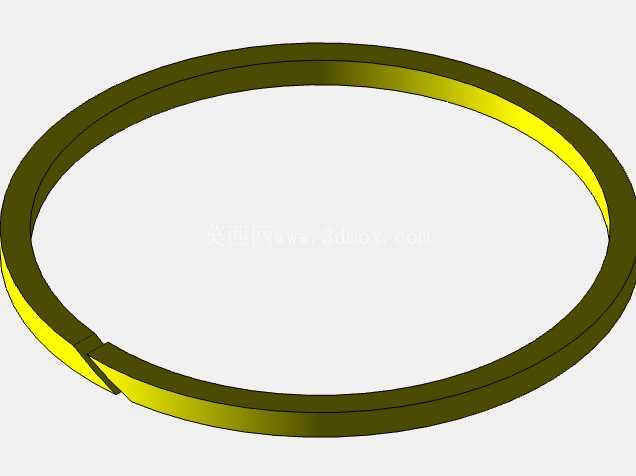

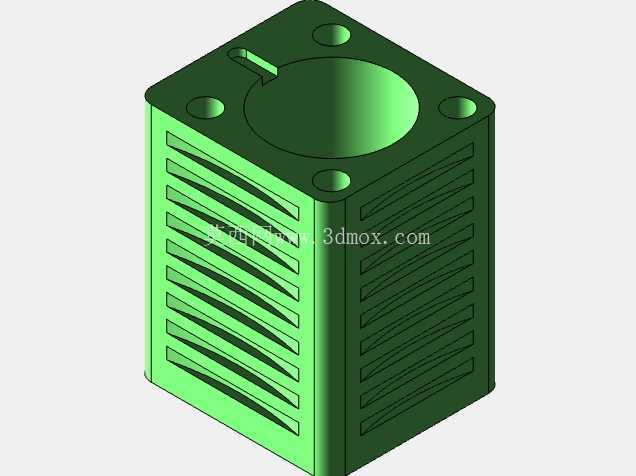

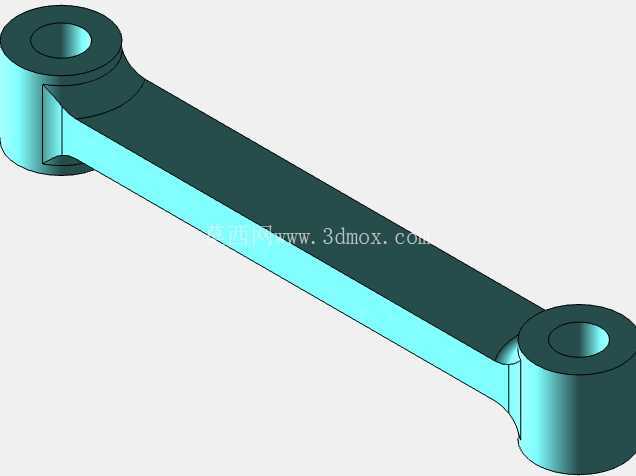

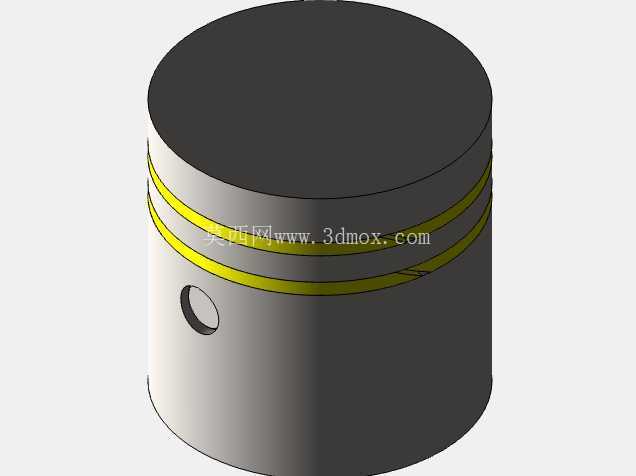

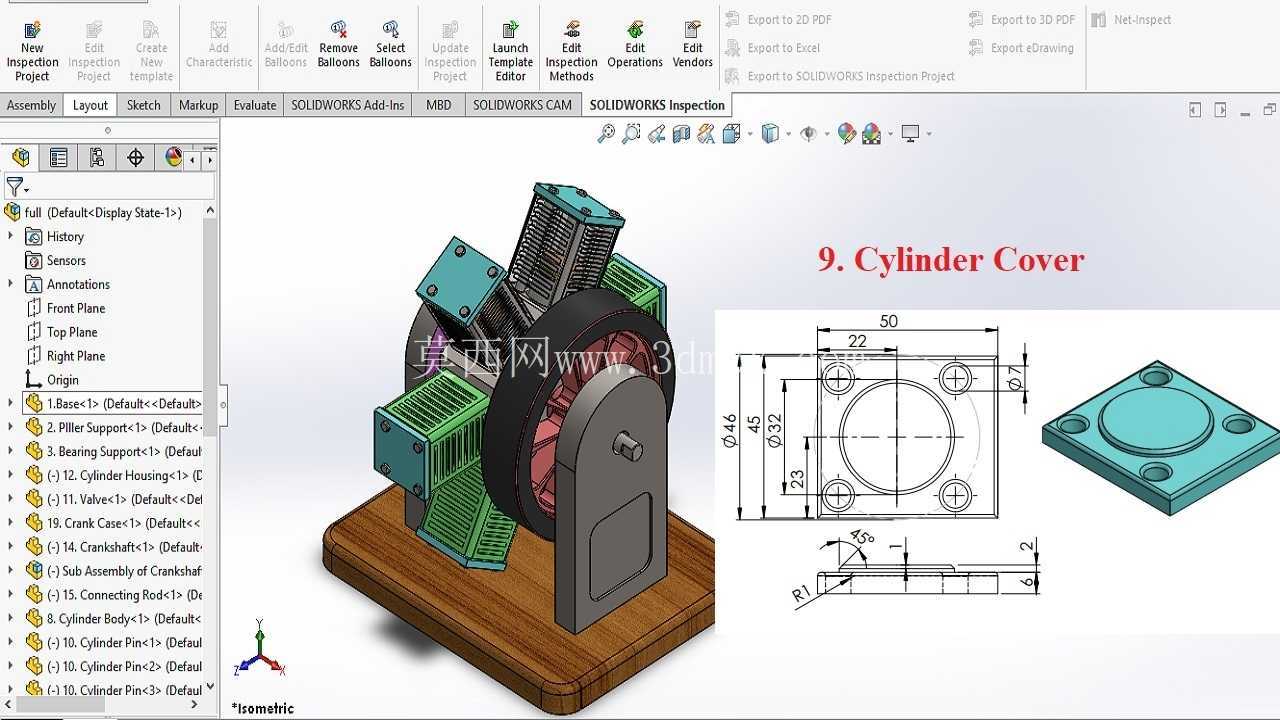

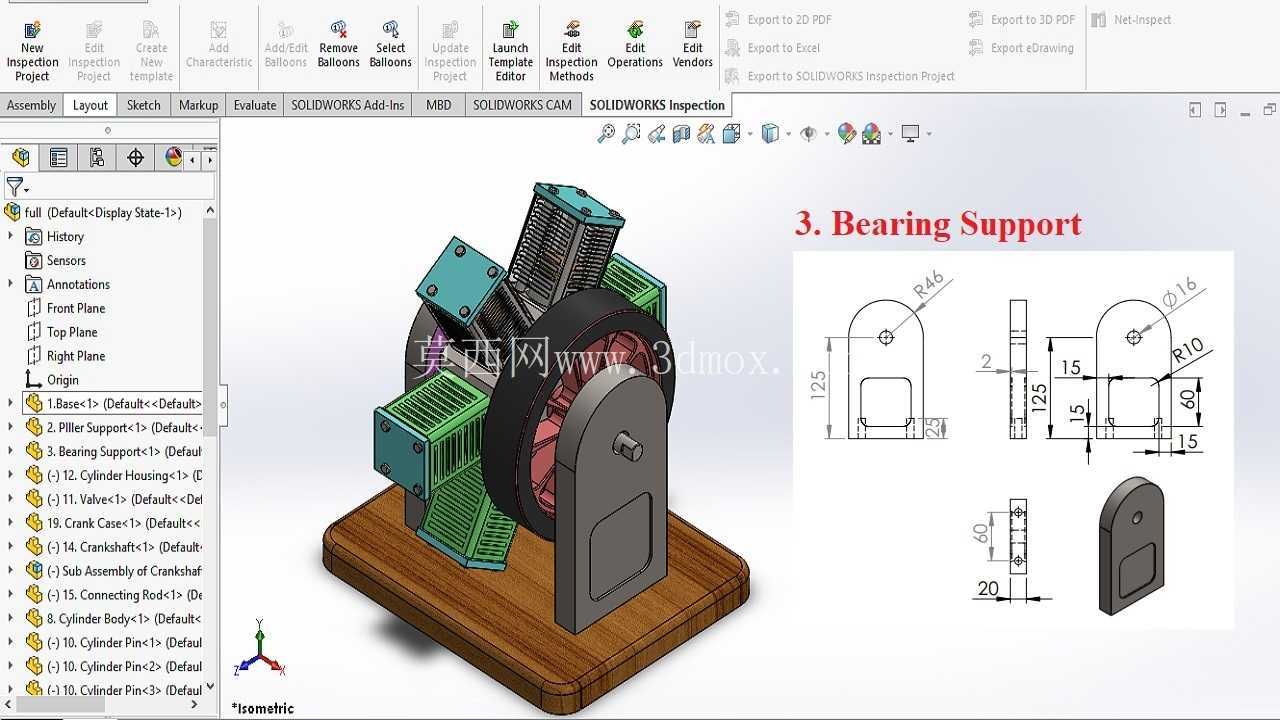

　　在结构细节处理上，每一处设计都服务于实际运行需求：气缸盖部位集成了散热鳍片，鳍片的间距与高度经过匹配，在保证散热面积的同时不会带来过大的空气阻力；活塞环采用气环与油环组合的配置，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳；连杆的截面采用工字型结构，在保证结构强度与刚度的前提下尽可能降低往复运动部件的重量，减少惯性力带来的载荷冲击；前后支撑轴承采用深沟球轴承与推力轴承组合的形式，既能够承受曲轴旋转过程中的径向载荷，也能平衡螺旋桨产生的轴向推力，保证曲轴运行的稳定性。

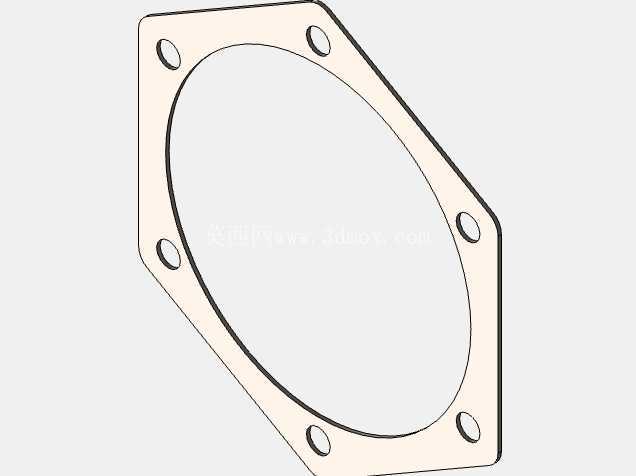

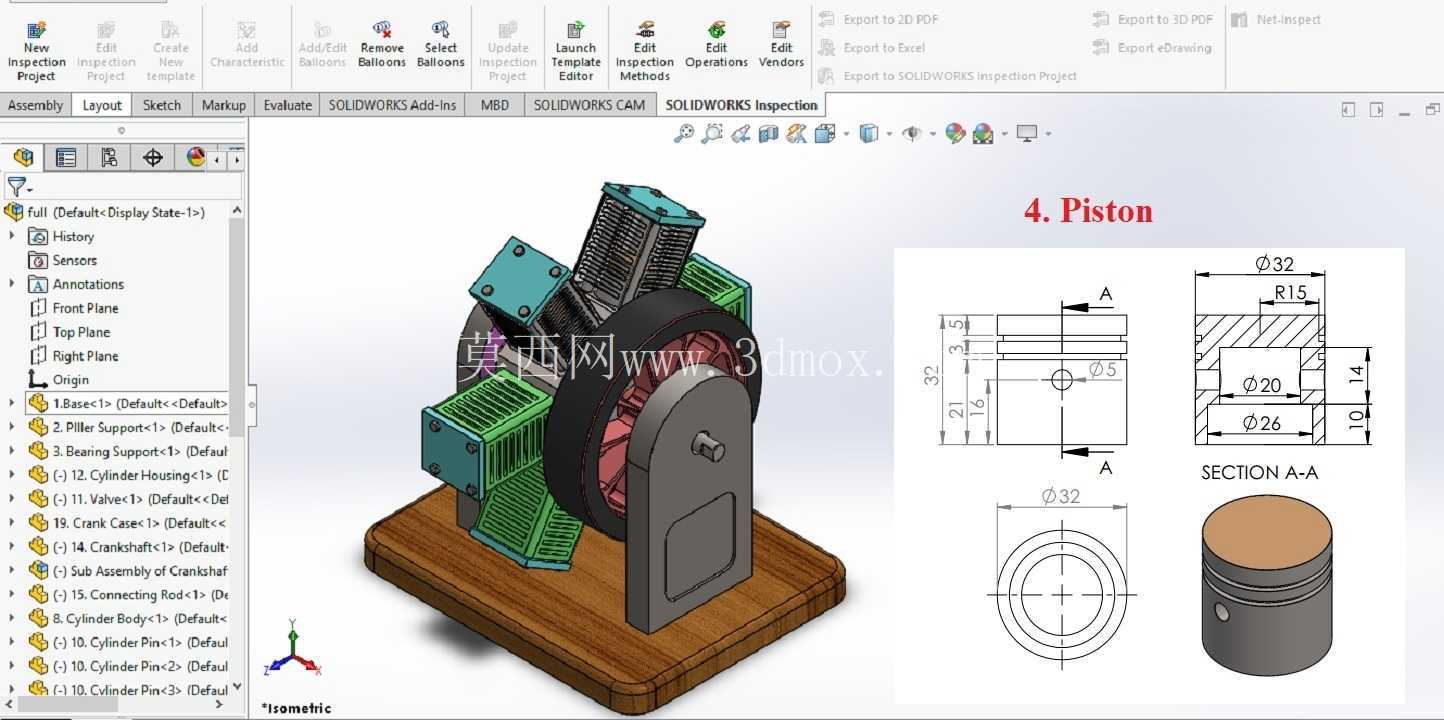

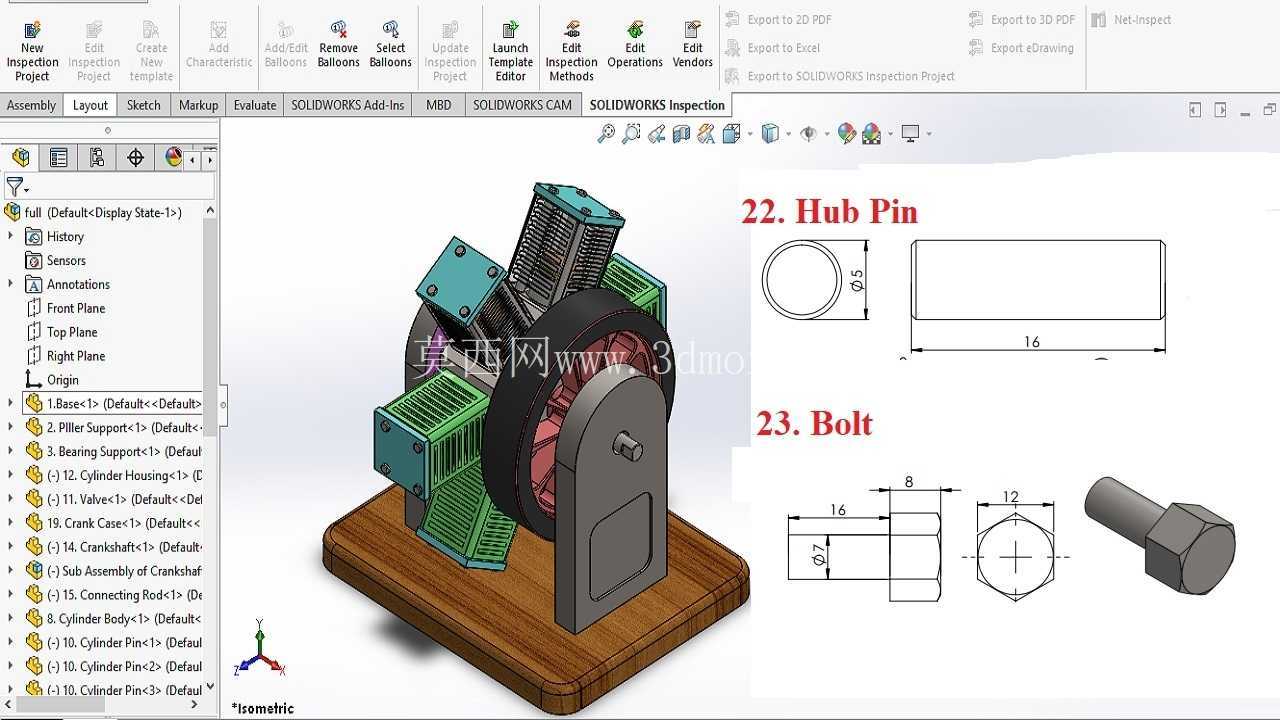

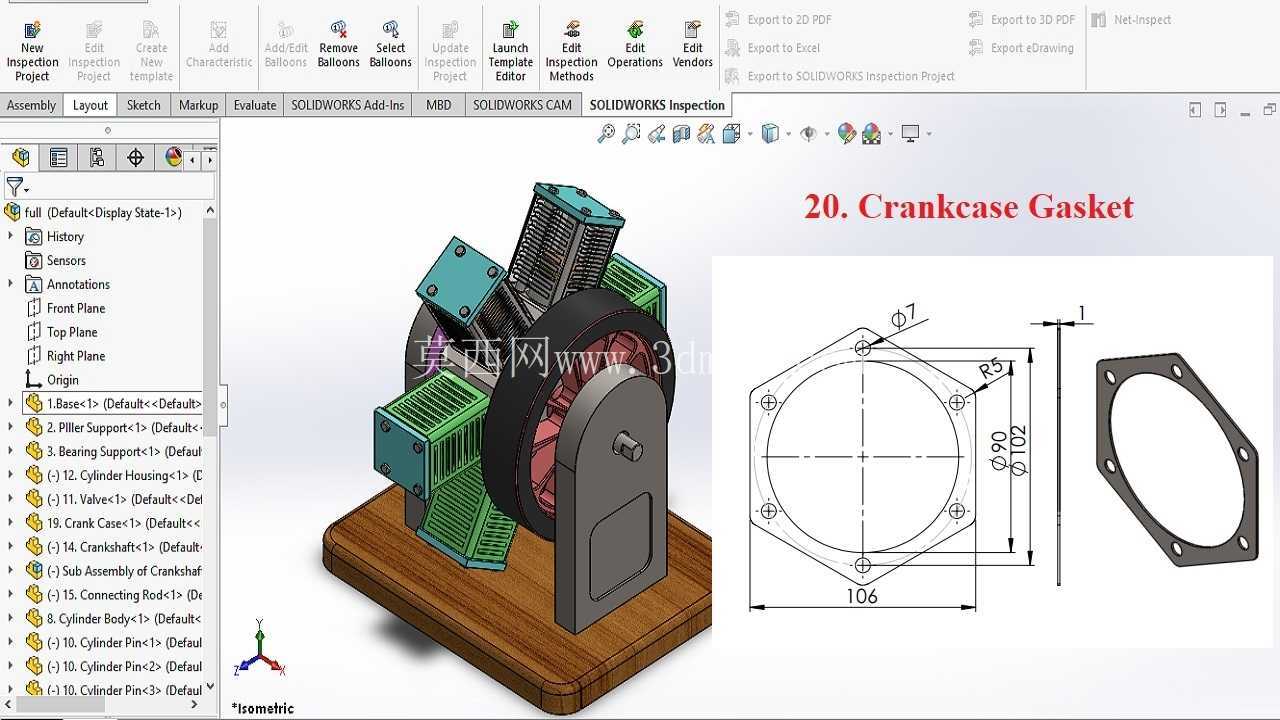

　　这类星型动力结构的建模过程，需要重点关注各运动部件的间隙匹配：活塞与气缸壁之间预留合理的配合间隙，避免热膨胀之后出现拉缸问题；连杆大端与曲柄销之间、连杆小端与活塞销之间都需要预留轴承安装间隙，保证运动过程中润滑油膜能够正常形成；气缸盖与气缸体之间、曲轴箱分体结合面之间都设计了密封结构的安装槽位，能够保证高压燃气与润滑油不会出现泄漏。对于结构设计从业者来说，这套模型能够直观展示星型动力的布局逻辑与运动原理，既可以作为航空动力装备选型的结构参考，也能作为复杂径向装配体建模的练习案例，帮助理解多部件同步运动的配合关系与空间布局思路。
