锥齿传动回转支承结构三维设计

　　在重载回转工况的设备选型与结构设计环节，这类集成锥齿传动的回转支承结构，往往是衔接动力输入与回转作业端的核心部件，常见于工程机械回转平台、自动化变位机、港口起重设备的回转机构、工业机器人关节基座这类需要同时承受轴向载荷、径向载荷与倾覆力矩，同时需要完成减速传动的场景。不同于常规的分体式减速单元加回转支承的堆叠设计，这类结构将减速传动齿圈与回转支承的内/外圈做集成化处理，能大幅压缩安装空间，减少传动链的累积误差，提升整套回转机构的传动刚性。

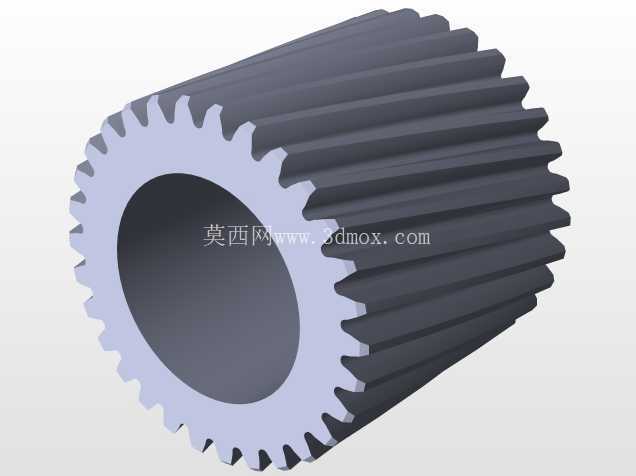

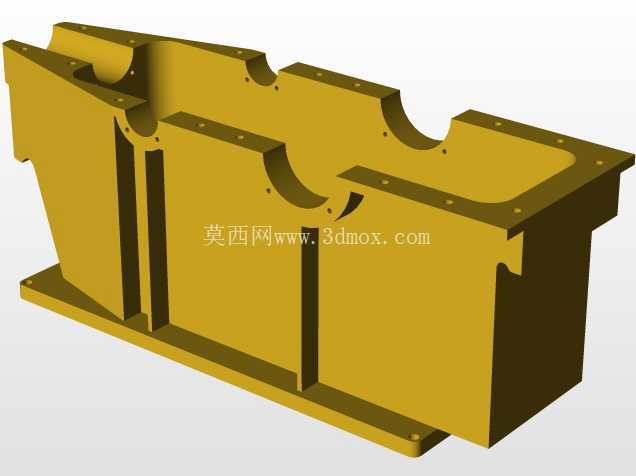

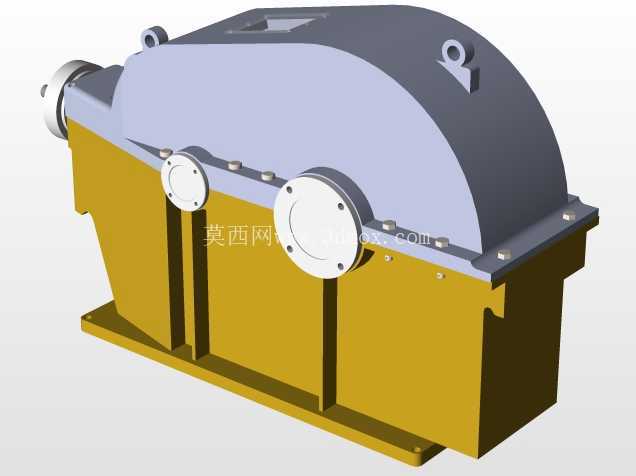

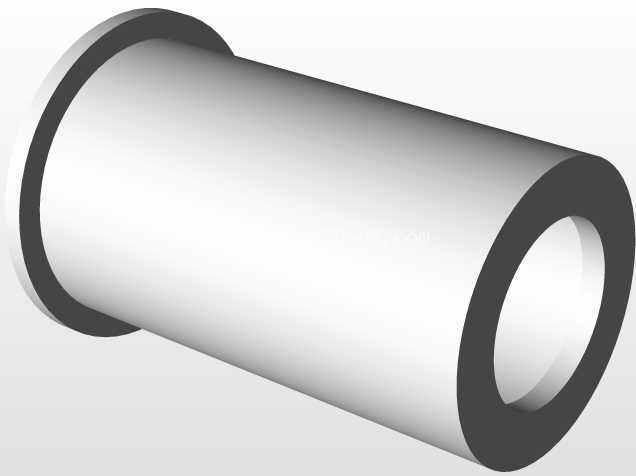

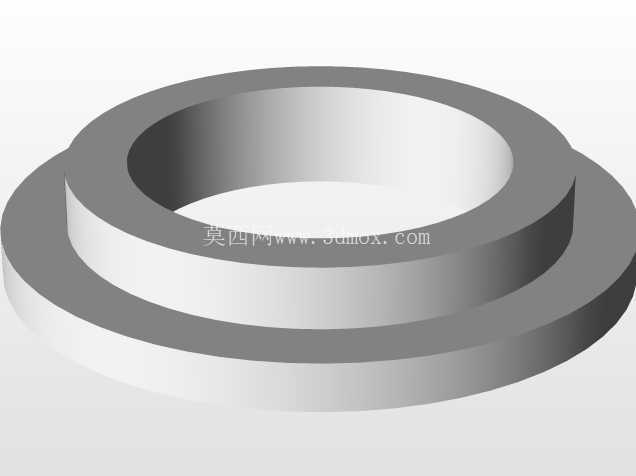

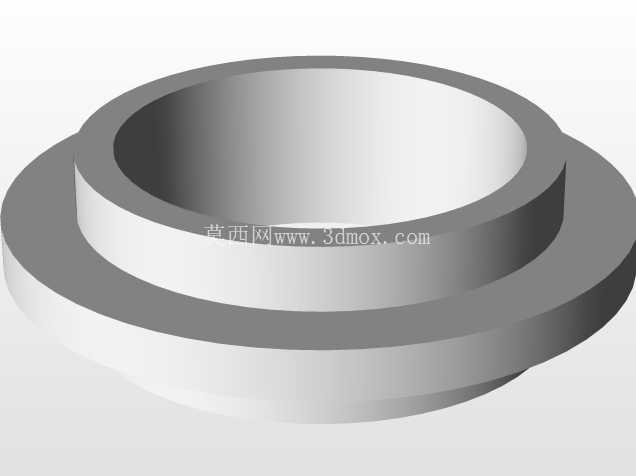

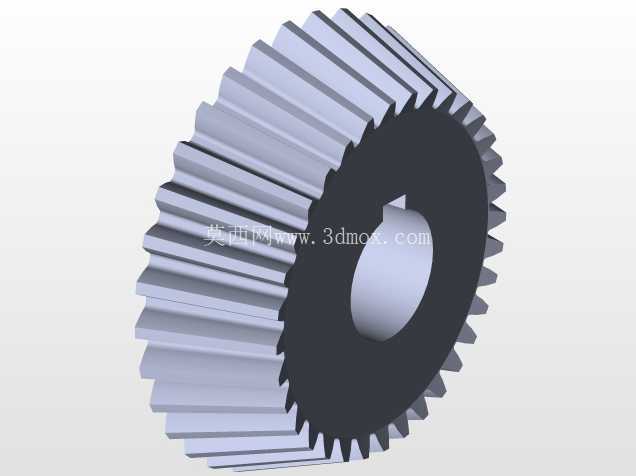

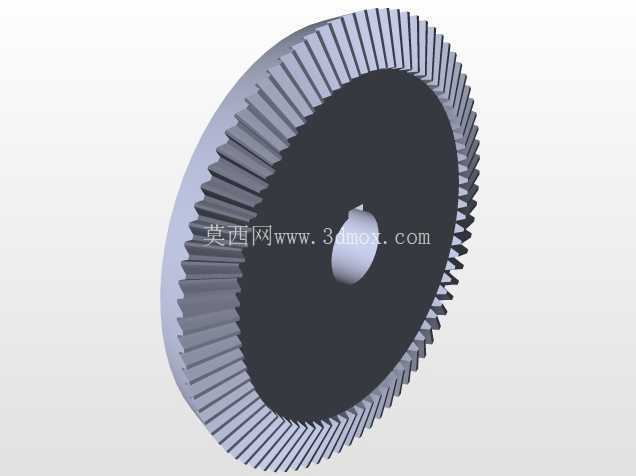

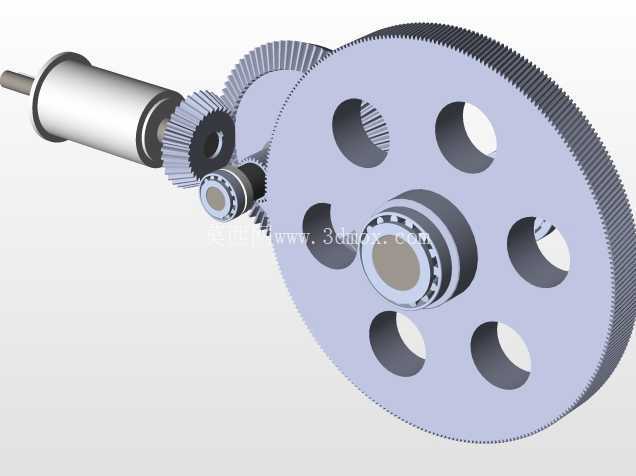

　　从实际功能层面看，该结构同时承担两个核心作用：其一作为回转支承，为作业端提供稳定的回转支撑，承受作业过程中产生的多向复合载荷，内外圈之间的滚动体排布经过载荷计算优化，能在低速重载工况下保持平稳转动，避免出现卡滞或间隙过大的问题；其二作为减速传动单元，集成的锥齿结构可以将输入轴的高转速低扭矩动力，转化为低转速大扭矩的回转动力输出，锥齿的啮合齿形经过修形处理，能降低啮合过程中的冲击与噪音，提升传动效率。

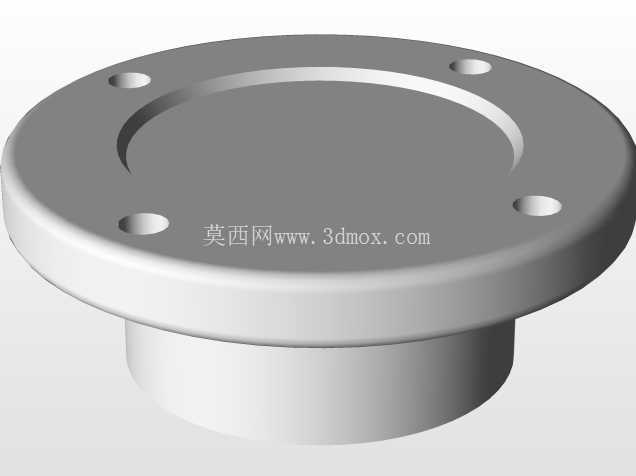

　　设计这类结构时，首先要明确安装边界的约束条件，需要先匹配主机的安装法兰接口尺寸，确定支承外圈的安装孔位分布、孔径大小与定位止口的尺寸公差，保证和主机基座的安装面完全贴合，避免安装后出现附加应力。其次要核算载荷工况，根据设备最大作业半径下的倾覆力矩、额定轴向载荷与径向载荷，确定滚动体的直径、数量与排布方式，同时校核锥齿的接触强度与弯曲强度，确定齿面模数、压力角、螺旋角与齿宽参数，保证在满负载工况下齿面不会出现点蚀、断齿等失效问题。

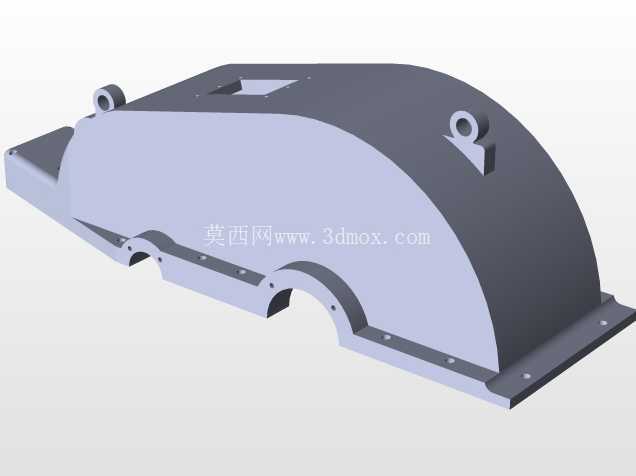

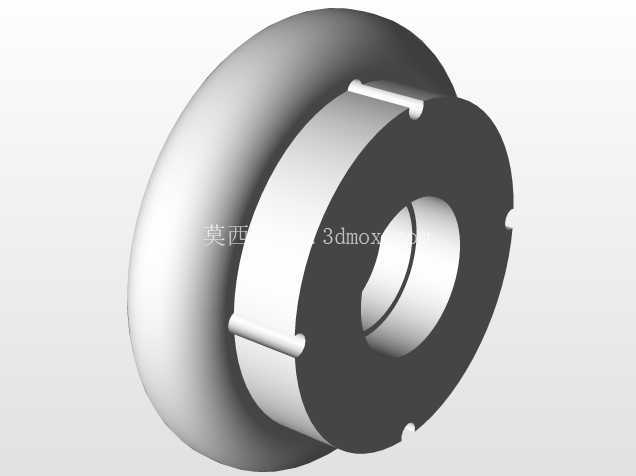

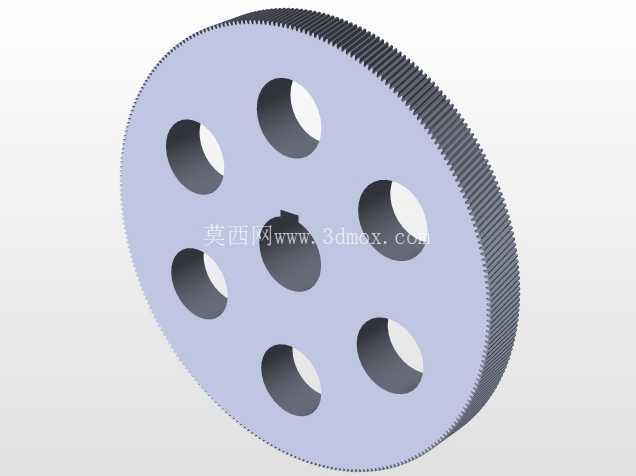

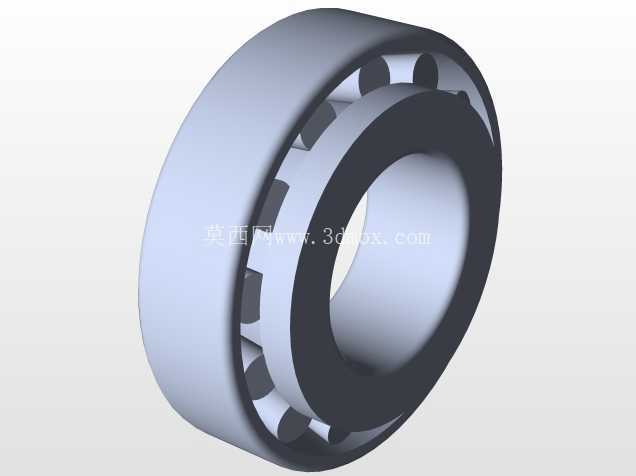

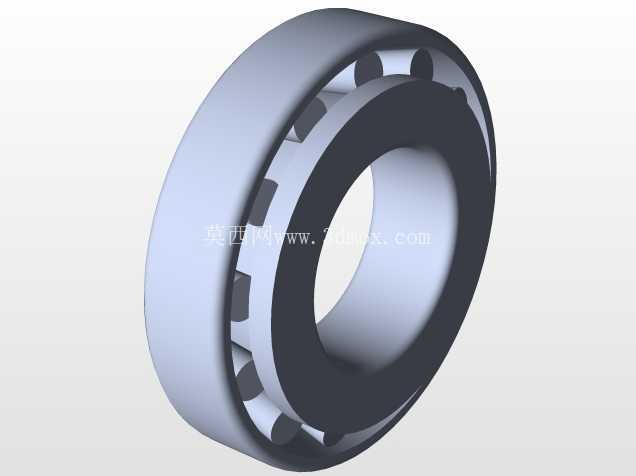

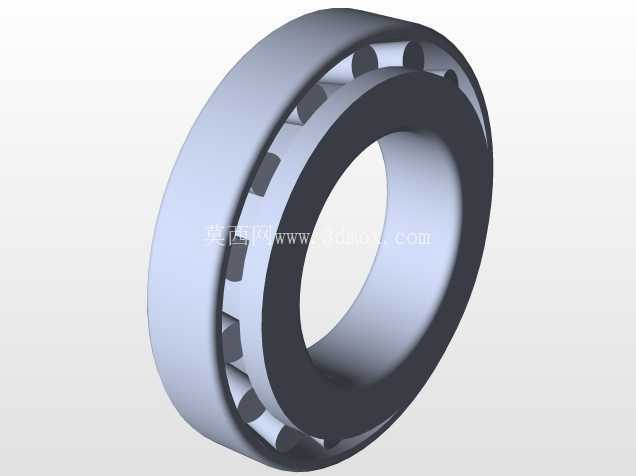

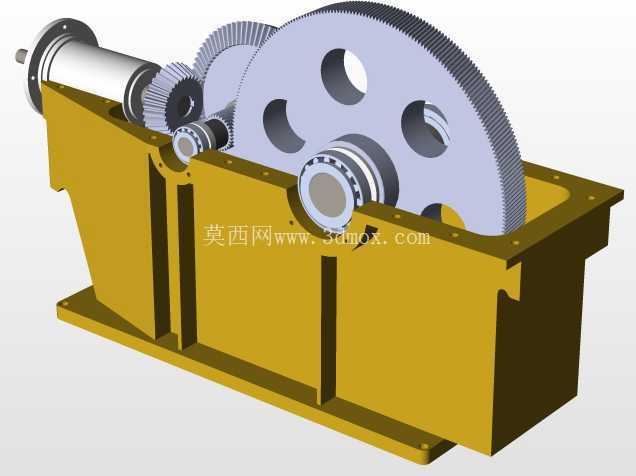

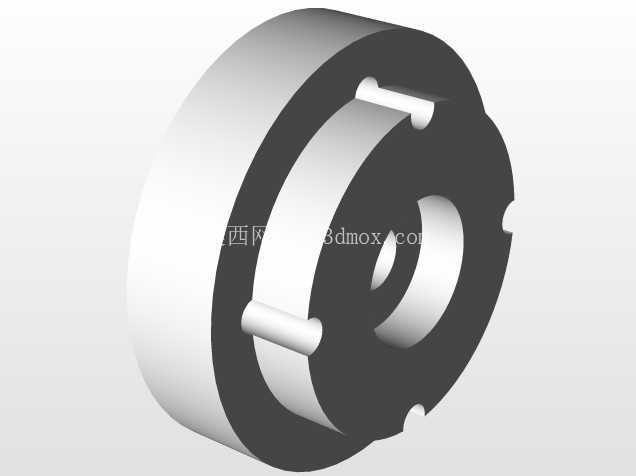

　　结构细节上，滚动体的保持架采用分段式设计，方便装配与后期维护，滚道的曲率半径与滚动体的曲率比经过优化，在保证承载能力的同时降低转动阻力。锥齿的啮合侧隙控制在合理区间，既可以补偿温度变化带来的热胀冷缩量，也能避免因加工装配误差导致的卡齿问题，同时预留润滑通道，可在装配时填充润滑脂，或外接润滑管路实现定期补脂，延长部件的使用寿命。安装时需要注意输入轴的轴线与支承回转轴线的垂直度公差，保证锥齿的啮合接触斑点处于齿面中部，避免偏载导致的局部磨损过快。

　　这类集成化结构相比传统分体式方案，省去了减速单元输出端与回转支承的连接法兰、联轴器等中间部件，整体轴向尺寸可以缩短30%左右，重量也能降低20%以上，同时减少了中间连接环节的间隙，传动回差更小，对于需要精准控制回转角度的工况，比如焊接变位机、工业机器人转台等场景，能有效提升回转定位精度。在设计建模过程中，需要对齿面做精确的参数化建模，还原修形后的齿面形态，同时对滚道与滚动体的接触区域做干涉检查，保证滚动体在滚道内可以顺畅滚动，不存在卡滞点，安装孔位的位置度公差也要严格控制，避免现场安装时出现孔位错位无法装配的问题。
