纺织机械转壁流场CFD仿真分析模型

　　在纺织生产车间的实际工况里，转壁是纺织设备中负责纤维输送、气流导向的核心功能部件，其表面粗糙度差异会直接影响内部流场的分布状态，进而关联到纤维输送的均匀性、设备运行的能耗水平，甚至最终纱线成品的条干均匀度指标。这套CFD分析模型，正是针对纺织机转壁的实际运行场景搭建，核心是对比光滑转壁与粗糙转壁在相同工况下的流场参数差异，为转壁的表面加工工艺选型、结构优化提供量化的数据支撑。

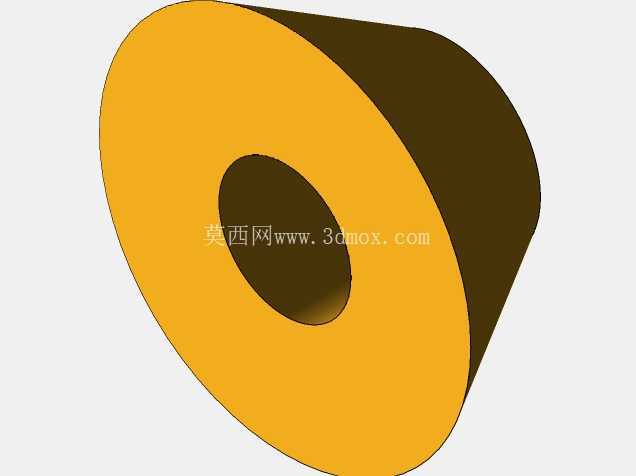

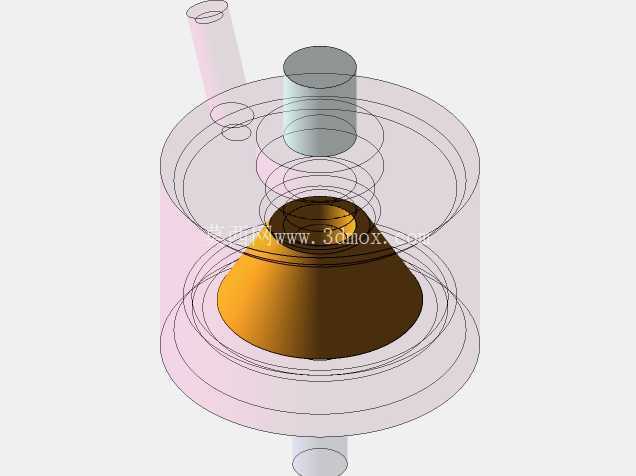

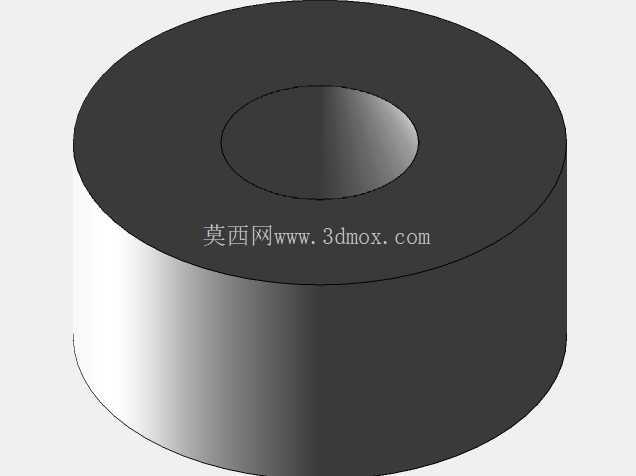

　　从模型的结构边界来看，整个计算域采用六面体结构化网格划分，核心计算区域包裹住圆柱形转壁主体，上下预留出气流进出口的延伸段，避免进出口边界效应干扰核心流场的计算精度。转壁的几何尺寸完全参照现役纺织设备的实际安装尺寸设定，外径、轴向长度、进出口通径的比例严格匹配实物，确保仿真计算的边界条件和现场工况一致，不会因为几何缩放带来流场畸变的误差。计算域的外围设置为对称边界，模拟设备腔体内的无滑移壁面条件，转壁表面分别设置光滑无滑移、粗糙壁面两种边界参数，对应实际生产中抛光加工、普通机加工两种不同的表面处理工艺。

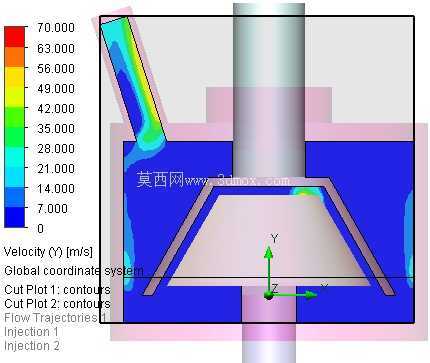

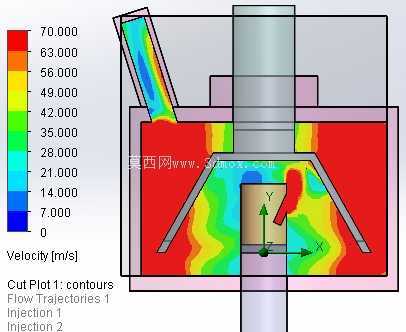

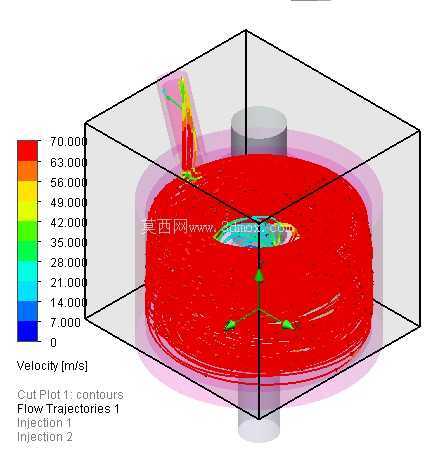

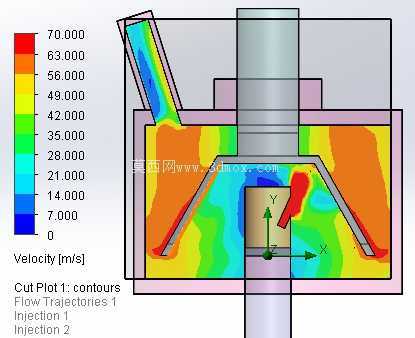

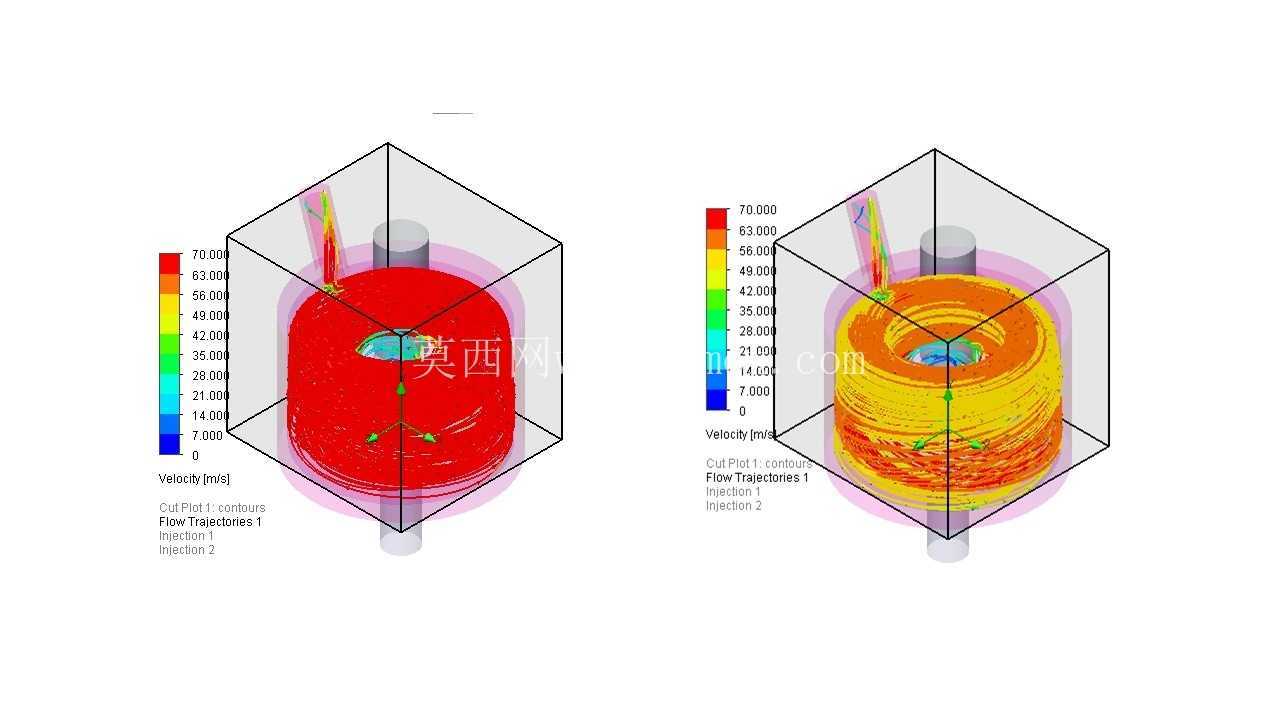

　　模型中呈现的两组速度云图，分别对应两种壁面条件下的截面速度分布，左侧云图对应光滑转壁工况，流场核心区的速度分布均匀性更好，近壁面的低速边界层厚度更薄，气流沿转壁轴向的流动轨迹更平顺，没有出现明显的局部涡流区；右侧云图对应粗糙转壁工况，近壁面的速度梯度变化更剧烈，局部区域出现速度峰值偏移，边界层厚度明显增加，在转壁的中部环形区域存在小范围的流速扰动区，这一结果和现场实测的粗糙壁面压损更大、纤维易在壁面附着的现象完全吻合。

　　从设计思路层面，这套模型没有追求过度复杂的几何细节，而是对转壁上不影响流场的微小倒角、安装螺纹孔等特征做了合理简化，在保证计算精度的前提下大幅降低了网格数量，提升了计算效率。进出口的边界条件采用现场实测的流量、静压数据设定，湍流模型选用适配旋转壁面流动的k-omega SST模型，能够精准捕捉近壁面的边界层分离现象，确保计算得到的平均速度、质量流量、平均静压等参数和实际工况的误差控制在工程允许范围内。

　　在实际工程应用中，这套仿真模型的输出结果可以直接指导转壁的工艺选型：如果对纤维输送均匀性要求较高、设备能耗控制严格的工况，可优先选择表面抛光的光滑转壁，虽然加工成本略有提升，但能有效降低流道压损，减少纤维在壁面的挂附概率，降低日常运维的清洁频次；如果是对成本敏感、运行风速较低的工况，普通机加工的粗糙转壁也能满足使用需求，可结合仿真得到的压损数据匹配对应功率的风机，避免动力选型冗余带来的能耗浪费。此外，模型中提取的不同截面速度分布数据，还能为转壁周边的导流结构设计提供参考，通过调整导流片的角度、位置，进一步优化流场分布，减少局部涡流带来的纤维紊乱问题。

　　从安装适配性来看，模型中预留的转壁安装定位尺寸和现有纺织设备的安装接口完全匹配，优化后的结构不需要对设备的原有安装基座做改动，可直接实现替换安装，不需要额外的适配改造，降低了结构优化的落地成本。整个仿真过程的参数设置完全覆盖了纺织设备正常运行的风速区间、转速区间，得到的对比数据具备全工况的参考价值，能够为不同转速、不同流量下的转壁选型提供完整的数据支撑，避免了传统设计中依靠经验选型带来的性能偏差问题。
