带凸台剪切镜像结构的不锈钢精密安装支座

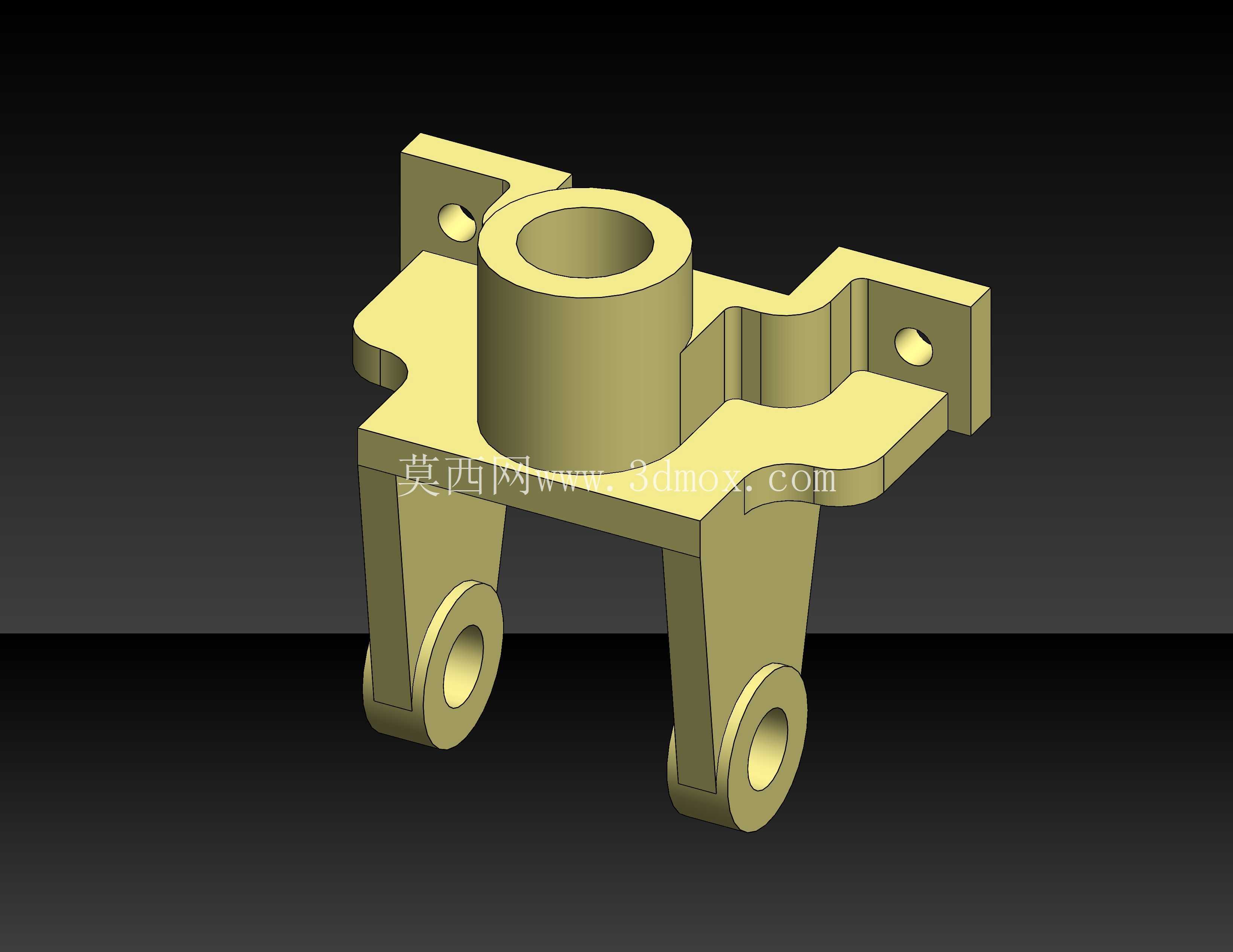

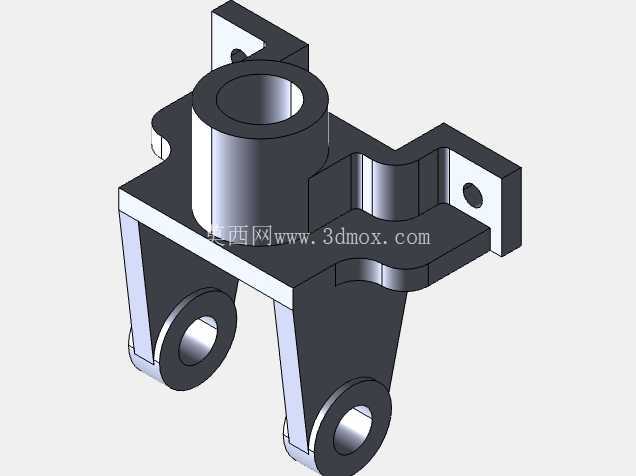

　　这款精密构件在自动化输送线的侧边定位工位、小型包装设备的执行件安装基座、检测仪器的传感元件固定支架场景中都能适配，核心作用是为配套的回转类零件提供稳定的安装支撑，同时通过自身的安装耳结构实现与设备机架的快速定位锁紧，避免设备运行过程中支撑部位出现偏移、共振问题。从结构功能来看，构件中部的贯通圆柱筒是核心安装位，可穿装导向轴或者小型轴承，为配套的转动件提供回转基准；两侧对称伸出的带孔安装耳是与机架连接的边界，安装孔为沉孔设计，装配后螺栓头不会突出安装面，不会干涉周边其他运动部件的运行轨迹；圆柱筒下方延伸的两个带同轴孔的支脚，可用于铰接连杆类零件，实现小范围的摆动传动，拓展构件的使用场景。

　　设计过程中优先采用了对称式的镜像布局，两侧安装耳、下方支脚的结构完全一致，既减少了建模过程中的重复特征绘制工作量，也能保证构件受力均匀，在承受竖向载荷或者侧向冲击时，两侧的应力分布差值控制在极小范围内，避免单侧应力集中导致的构件变形。凸台拉伸特征主要用于构建中部圆柱筒、安装耳的主体轮廓，所有凸台的拔模斜度控制在1度以内，既满足不锈钢材质的加工脱模需求，也不会影响装配面的配合精度；剪切拉伸特征用于加工安装耳上的沉孔、支脚的铰接孔以及安装面的让位槽，所有剪切特征的边缘都做了圆角过渡处理，圆角半径根据板材厚度匹配，较薄的安装耳位置采用R0.8的小圆角，避免应力集中导致的安装耳断裂，主体圆柱筒与安装面衔接位置采用R3的过渡圆角，提升结构整体的抗扭强度。

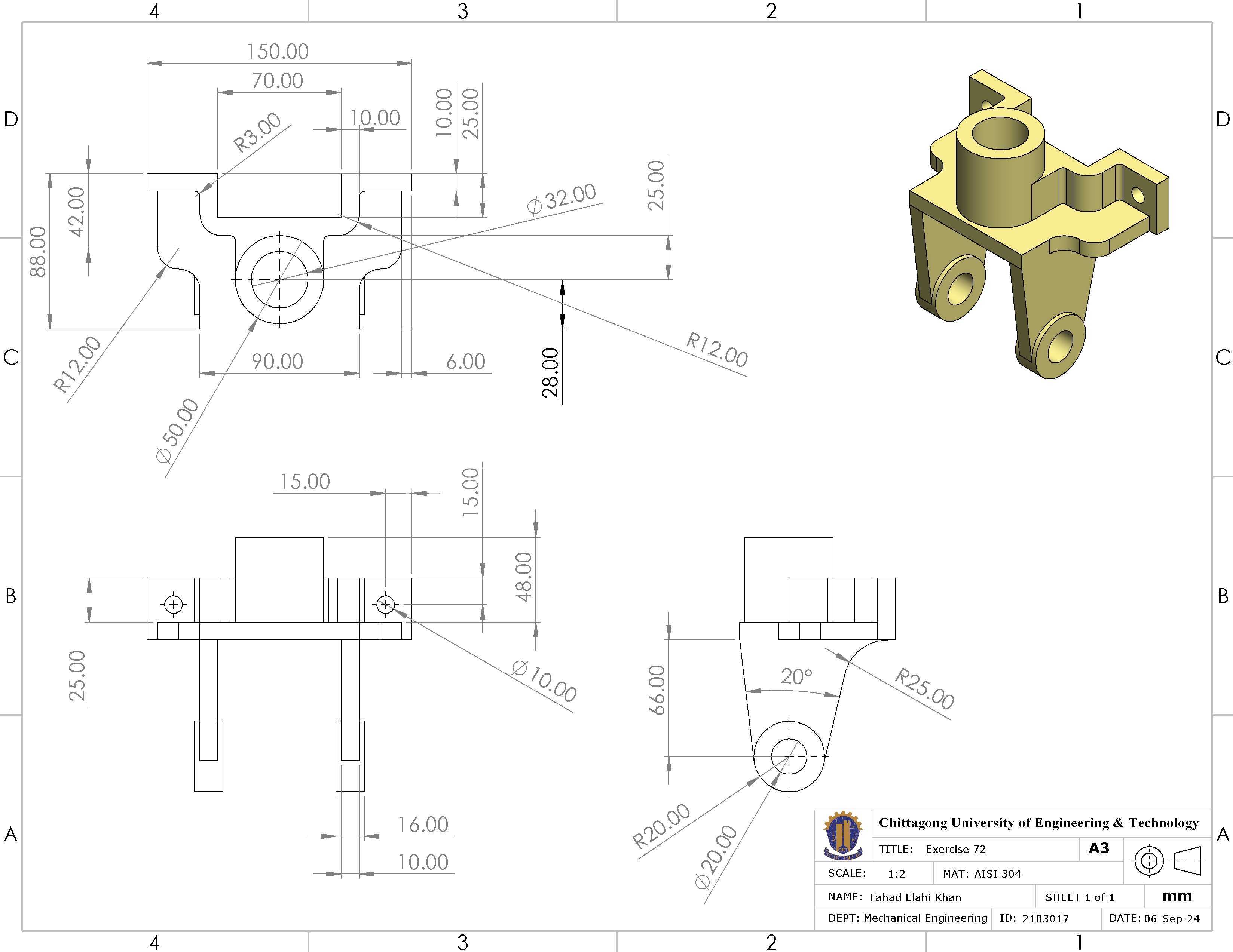

　　从安装边界尺寸来看，构件整体横向安装跨距适配常规的40mm、50mm规格铝型材机架，安装孔的中心距与铝型材的槽口间距完全匹配，不需要额外加工转接板即可直接装配；中部圆柱筒的内孔直径适配常用的8mm、10mm直径导向轴，孔的公差带采用H7级精度，与标准轴承、导向轴的配合间隙控制在合理范围，既不会出现卡滞问题，也不会因间隙过大导致回转精度不足；下方支脚的铰接孔同轴度控制在0.02mm以内，装配铰接销后不会出现别劲问题，保证连杆摆动过程顺畅。

　　实际选型使用时需要注意，该构件采用不锈钢材质加工，自身具备一定的防锈能力，可用于有轻度腐蚀环境的食品包装设备、户外检测设备工位，但不适用于长期浸泡在腐蚀液体中的场景；安装时需保证两个安装耳的贴合面与机架安装面完全贴合，若存在局部间隙需要调整垫片找平，避免螺栓锁紧后构件产生内应力，长期运行出现变形；中部圆柱筒内装配轴类零件时，需添加适量润滑脂，减少转动过程中的磨损，延长构件的使用寿命。结构设计过程中还充分考虑了加工工艺性，所有特征都可通过常规的铣削、钻孔工序完成，不需要特殊的定制刀具，加工成本可控；镜像对称的结构也方便批量加工时的工装装夹，一次装夹即可完成单侧所有特征的加工，翻转后即可加工另一侧结构，有效提升加工效率。
