化肥项目热交换器检修用鞍座结构设计

　　在化肥生产装置的定期停机维护环节，列管式热交换器的抽芯、管束检修、密封面更换作业一直是现场施工的难点，这类设备通常卧式安装在管廊架或设备平台的混凝土支墩上，筒体自重加上管束重量往往达到数吨，常规的吊装带兜吊方式容易损伤筒体外部的保温层、接管法兰，且在狭窄的检修平台区域，大型吊机的站位、臂展都受现场管线、钢结构的限制，作业风险高、施工周期长。这套鞍座结构就是针对这类检修场景专门设计的支撑工装，区别于设备永久安装用的固定鞍座，它自带移动与升降调节功能，不需要在现场预埋固定基础，能够快速部署到热交换器的安装位置下方，在TAR停机维护的有限工期内完成支撑定位，配合抽芯机完成管束抽装、筒体移位等作业。

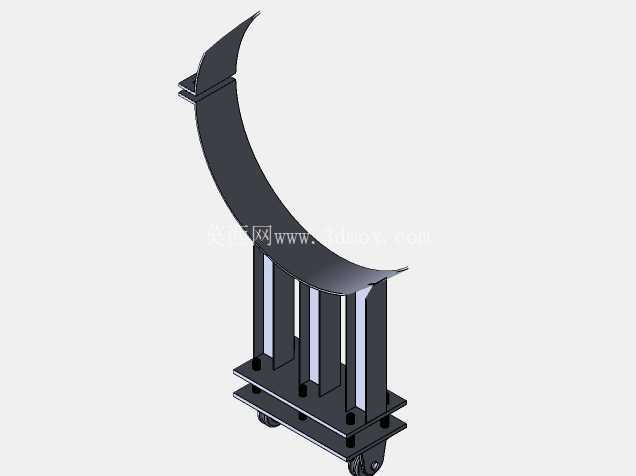

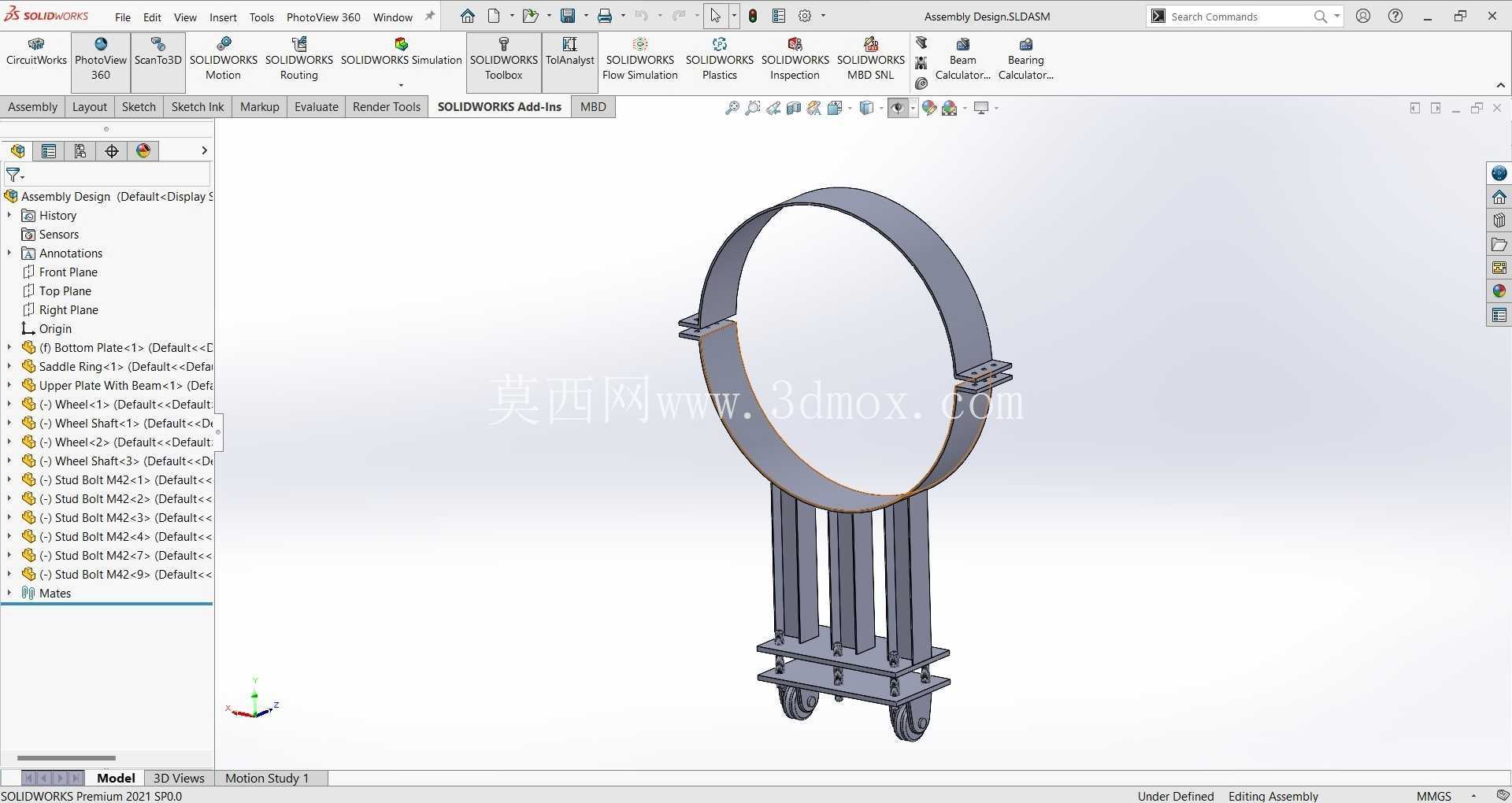

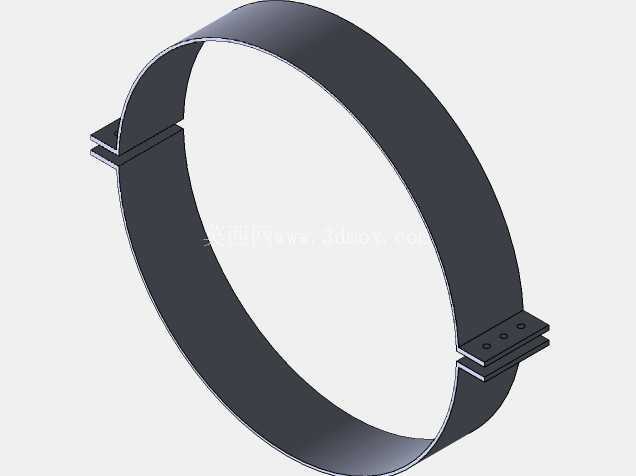

　　从结构功能来看，上部的环形抱箍是核心的承载接触部件，抱箍采用两半式对开结构，对接位置通过带螺栓孔的连接耳板锁紧，内壁可以根据现场筒体的实际外径选配不同厚度的橡胶衬垫，一方面增大接触摩擦力避免支撑过程中筒体滑移，另一方面可以避免刚性接触刮伤筒体表面的防腐涂层、碰伤外接的小口径仪表接管。抱箍的圆弧曲率完全匹配对应规格热交换器的筒体外径，接触弧长覆盖筒体下半周120度范围，保证支撑载荷均匀分布，不会出现局部应力集中压损筒体壁板的情况，抱箍两侧的连接耳板预留了足够的螺栓调节余量，可以适配同管径下存在少量壁厚偏差、保温层厚度差异的筒体，不需要现场二次加工修配。

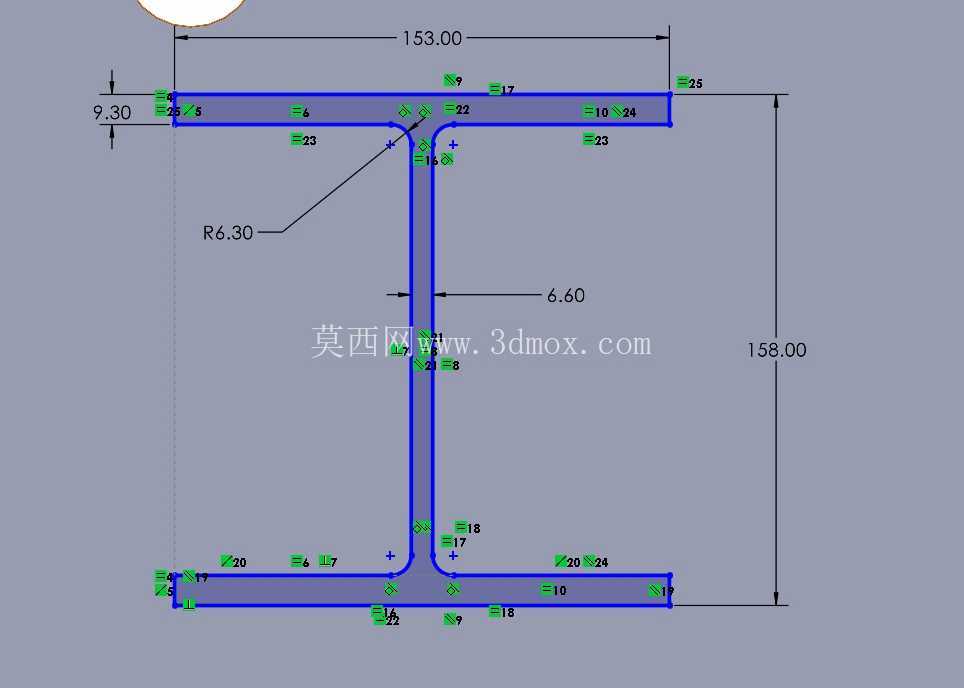

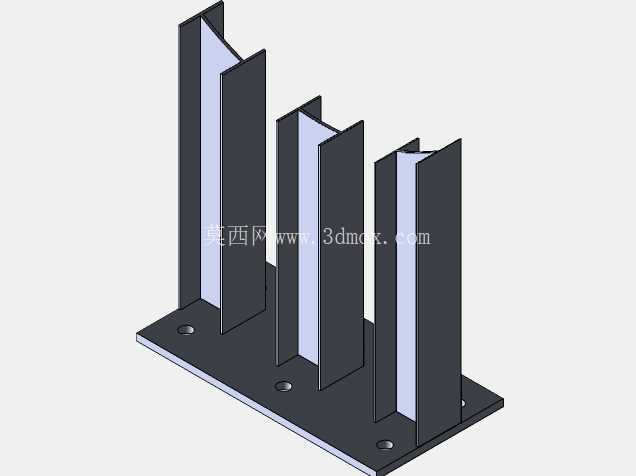

　　抱箍下方连接的是多根平行布置的立式导向支撑柱，支撑柱采用矩形型钢焊接加工，柱身加工有等间距的调节销孔，配合插销可以实现抱箍高度的分级调节，调节范围覆盖热交换器从混凝土支墩顶面到平台地面的高度差，能够在拆除原有固定鞍座的连接螺栓后，稳稳将筒体托举到合适的检修高度，避免筒体在检修过程中出现下沉、倾斜。支撑柱的内侧加装了滑动导向槽，抱箍的连接支架嵌在导向槽内，升降过程中不会出现横向偏移，保证抱箍始终保持水平状态，托举筒体时不会产生额外的偏心载荷。

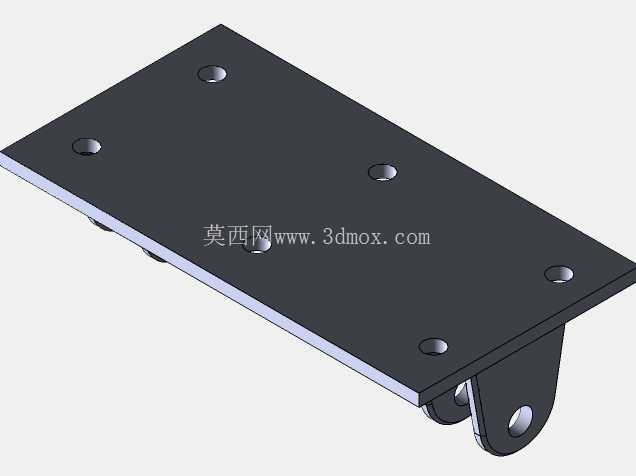

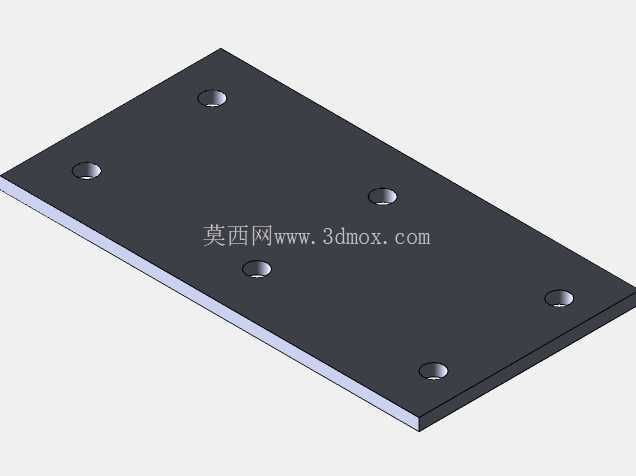

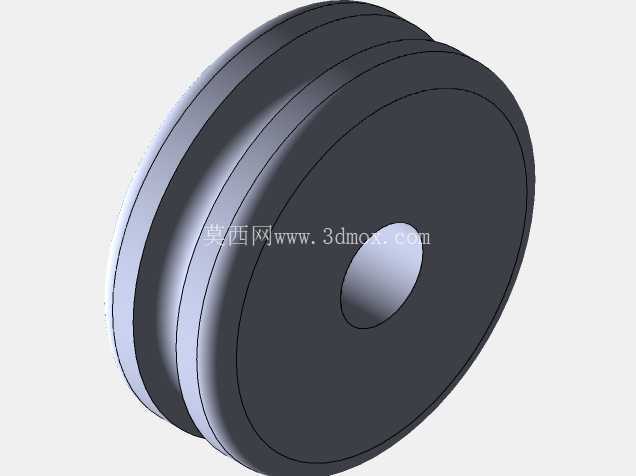

　　底部的承载框架采用型钢焊接成整体式矩形底座，底座下方安装了四个带刹车功能的重型脚轮，脚轮的承载能力按照整套支撑结构加上被支撑热交换器的总重量选型，留有足够的安全系数，在未锁紧刹车时可以推动整套鞍座连同托举的热交换器筒体在检修平台上短距离移动，调整到抽芯作业的合适位置，锁紧刹车后脚轮完全锁死，不会在抽芯作业的轴向推力作用下出现移位。底座框架上还预留了多个螺栓孔位，在需要大载荷作业时，可以通过膨胀螺栓将底座临时固定在平台地面上，进一步提升支撑稳定性，应对大吨位管束抽装时的反作用力。

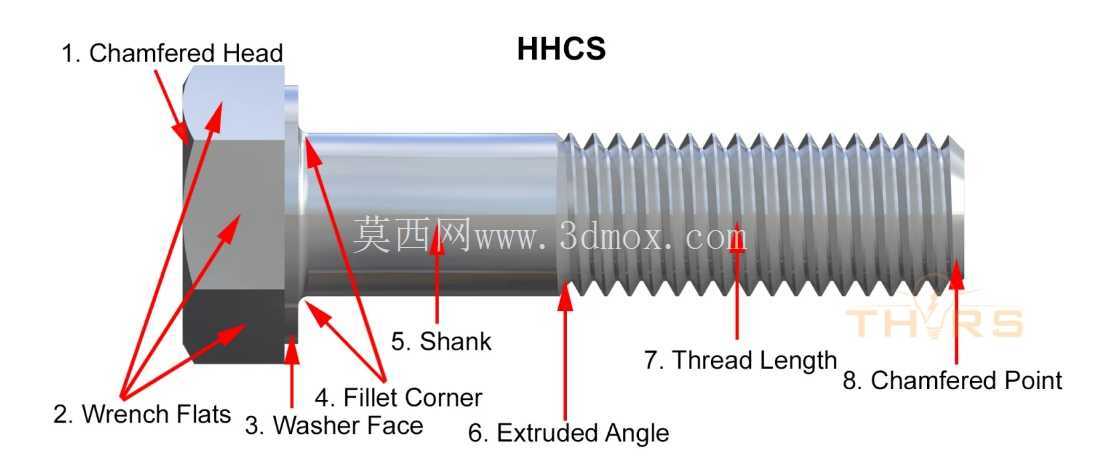

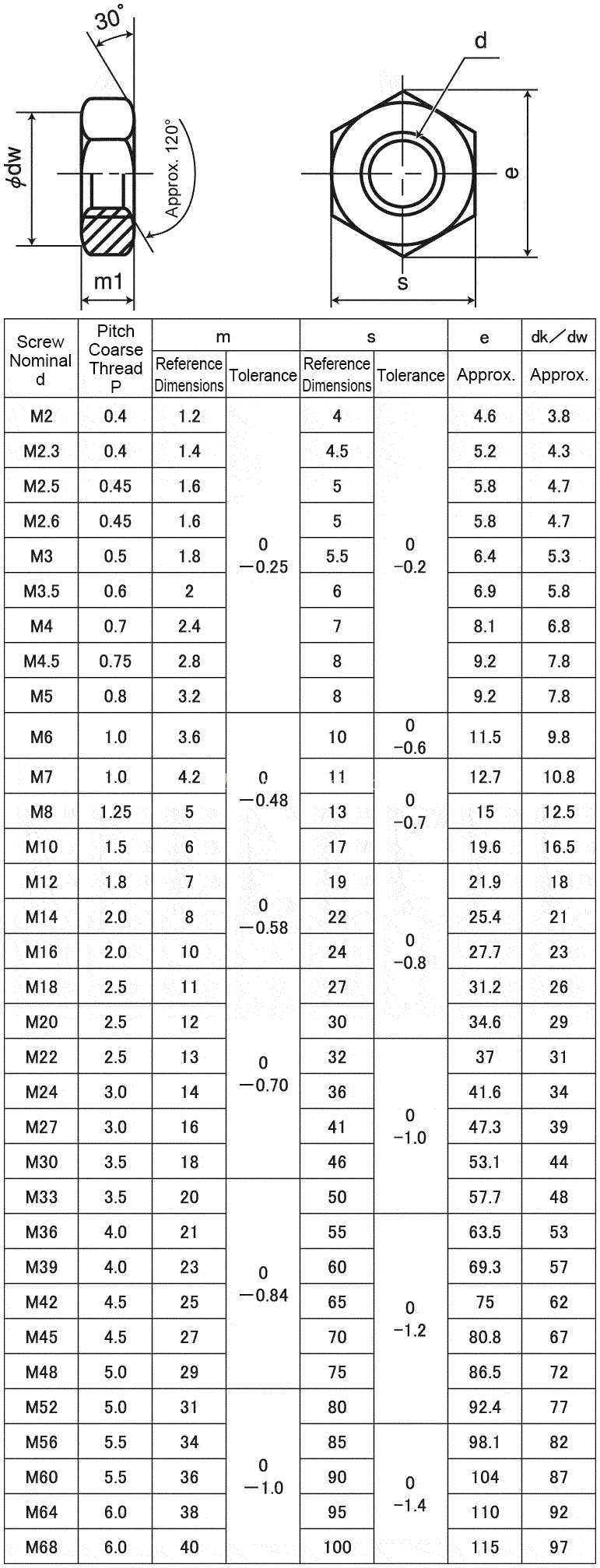

　　设计过程中首先核算了热交换器筒体的载荷分布，确定抱箍的接触弧长与支撑柱的截面参数，避免支撑结构出现挠曲变形；其次考虑现场检修的操作空间，整套结构的外形宽度控制在检修平台的通道宽度范围内，不会遮挡周边的应急通道，支撑柱的间距避开了热交换器底部的排液口、放空口位置，不会干涉这些接管的拆装作业；另外所有的连接部件都采用通用标准件，现场不需要专用工具就可以完成抱箍的锁紧、高度调节、脚轮刹车操作，普通检修人员经过简单交底就可以上手使用。安装边界上，这套鞍座的最低收拢高度可以适配平台地面到筒体底部的最小间隙，最大升起高度满足管束抽出时筒体与原有支墩的安全距离，底座的长度尺寸保证支撑时的整体稳定性，不会出现重心偏移倾覆的风险，在化肥装置多台同规格热交换器的检修作业中，这套鞍座可以重复周转使用，大幅减少吊装作业的等待时间，降低检修过程中的设备损伤风险。
