内燃机核心往复运动活塞结构设计

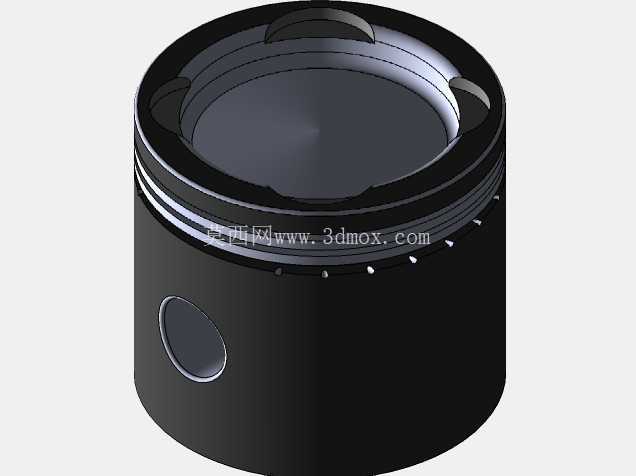

　　从结构细节来看，这款活塞的头部设置了多道环槽，用来安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免高压燃气下窜导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损，环槽的加工精度、轴向间隙都需要和配套活塞环的尺寸严格匹配，间隙过大会导致密封失效、泵油异常，间隙过小则会在热膨胀状态下出现卡滞，引发拉缸等严重故障。活塞顶部的凹坑结构是配合燃烧室形态设计的，不同的燃烧室涡流组织方式对应不同的顶部轮廓，这个结构直接影响缸内混合气的形成效率与燃烧充分性，设计时需要匹配气道的涡流比、喷油器的喷射角度与贯穿距，避免出现燃油湿壁、燃烧死角等问题。活塞作为内燃机、往复式压缩机等动力设备的核心运动部件，直接决定了动力转换环节的可靠性与能量传递效率，在车用动力、工业压缩机组、小型通用动力设备中都属于核心受力构件。日常做结构设计时，首先要明确活塞的工作边界：它需要在气缸套内做高频往复直线运动，顶部直接承接燃烧室内燃气爆发的高压冲击，同时还要通过活塞销将作用力传递给连杆，最终带动曲轴完成旋转运动的输出，整个工作循环中要同时承受高温燃气侵蚀、交变机械载荷、侧向侧推力以及高速运动带来的惯性力，这也是活塞结构设计需要兼顾多维度性能的核心原因。

　　活塞裙部的型线设计是整个建模过程中需要重点考量的部分，因为活塞在工作状态下会受热膨胀，同时受到侧推力作用会产生微量形变，所以裙部通常会设计成中凸变椭圆的形态，冷态下与气缸套之间保留合理的配合间隙，热态下膨胀后能形成均匀的贴合面，既不会出现敲缸异响，也不会因为间隙过小导致拉缸。裙部的销座部分是连接活塞销的核心承载区域，需要做加强筋结构来分散活塞销传递的集中载荷，避免销座位置在交变载荷下出现疲劳裂纹，销孔内部通常会设计微量的偏心结构，来抵消活塞换向时的敲击噪声，优化整机的NVH表现。活塞销孔的位置精度直接影响连杆的运动轨迹，建模时需要严格控制销孔轴线与活塞轴线的垂直度、与活塞裙部轴线的位置度，避免装配后出现偏磨，导致活塞早期失效。

　　在实际选型匹配时，首先要确认活塞的外径尺寸与对应气缸套的内径公差带匹配，总长度尺寸需要满足曲轴连杆机构的运动行程要求，避免活塞在上止点时碰撞气门、下止点时脱出气缸套的有效工作区间；活塞销孔的内径需要和选配的活塞销外径做分组匹配，保证合适的配合间隙，满足高速运动下的润滑与承载需求。另外活塞的压缩高度是非常关键的安装参数，直接决定了发动机的实际压缩比，设计时需要根据燃烧室容积、气缸垫厚度、曲轴回转半径、连杆中心距等参数反复核算，避免压缩比过高导致爆震，或是压缩比过低造成动力输出不足、燃油经济性下降。做三维建模的过程中，需要重点关注各个特征之间的圆角过渡，尤其是头部环槽根部、销座与裙部连接的位置，这些区域都是应力集中的高发点，合理的圆角设计能大幅降低应力集中系数，提升活塞的疲劳寿命。同时活塞的壁厚分布需要做轻量化优化，在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升整机的高转速响应能力，不过壁厚不能过薄，否则会导致头部散热能力不足，引发热变形超标、顶部烧蚀等问题。很多刚接触结构设计的工程师容易忽略活塞的热负荷分布，实际上活塞顶部的温度从中心到裙部是梯度下降的，不同位置的热膨胀量差异很大，所以建模时的冷态尺寸需要预留对应的热膨胀补偿量，比如头部的直径通常会比裙部略小，就是为了补偿头部更高的工作温度带来的更大膨胀量，保证热态下整个活塞和气缸壁的间隙均匀。另外活塞上的各个减重凹坑、工艺孔的位置都要避开主承载路径，不能为了过度减重削弱关键位置的结构强度，尤其是销座上方的支撑区域，需要保证足够的材料厚度来承受燃气爆发的冲击力。

　　在实际装配场景中，活塞和连杆的组合需要先将活塞销通过热装或者压装的方式固定在销座与连杆小头之间，两端安装卡簧防止活塞销轴向窜动刮伤气缸壁，整套组件装入气缸之前需要调整活塞环的开口位置，让各道环的开口相互错开，避免开口对齐导致密封失效。这款活塞的结构设计覆盖了常规往复式动力设备活塞的核心特征，建模时还原了环槽、销座、裙部型线、顶部凹坑等关键结构，能够用于结构教学、装配模拟、运动仿真等场景，也可以作为同类型产品改型设计的基础参考模型，帮助设计人员快速完成方案阶段的结构验证与尺寸匹配，减少重复建模的工作量。
