交叉型带孔限位连接结构件

　　该结构件属于机械装配系统中的限位连接类构件，主要应用在需要实现垂直方向交叉定位、同时兼具局部容纳与导向功能的工装夹具、小型自动化设备模组以及非标传动机构的衔接部位，在实际产线场景中，这类构件常被用在物料推送工位的行程限位处、小型工装的快换定位模块中，或是检测设备的载具支撑点位，承担着两个垂直排布组件之间的位置锁定、局部行程导向以及小型部件的容纳限位作用，避免装配过程中相邻部件出现径向窜动或轴向偏移。

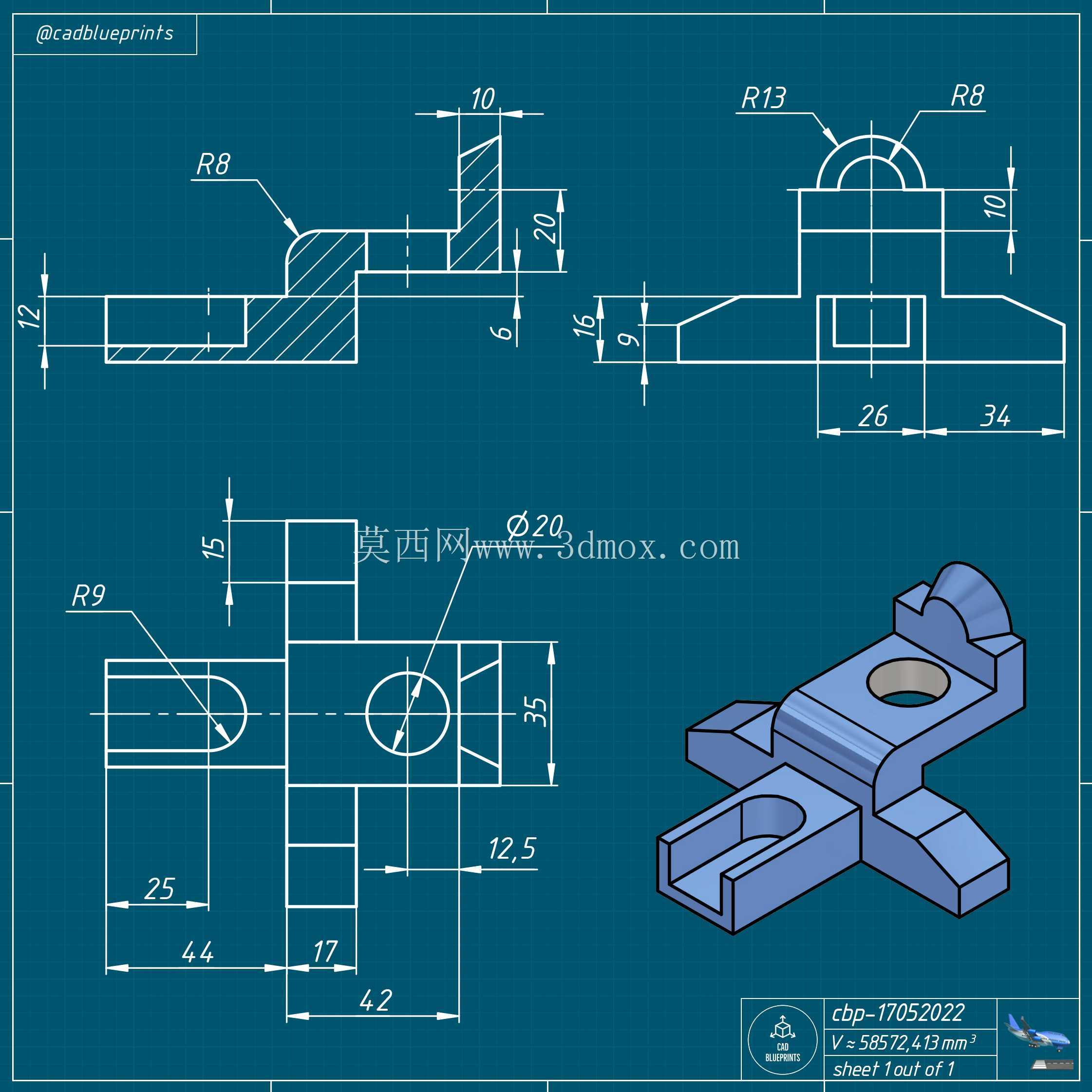

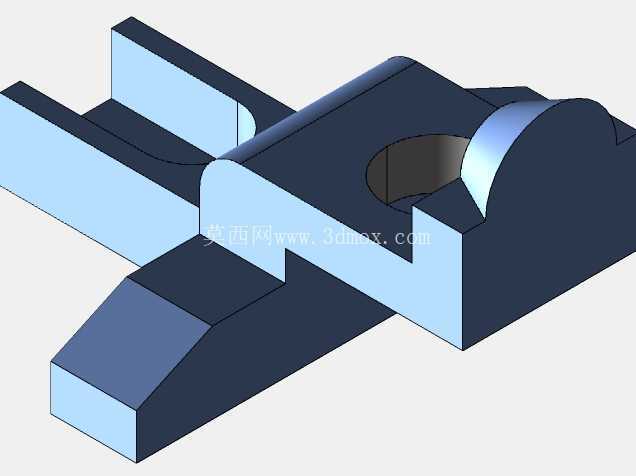

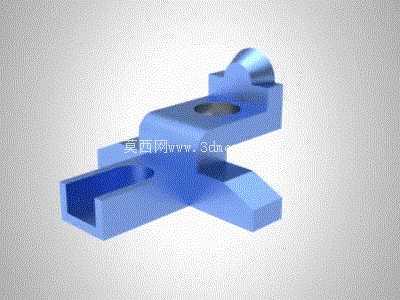

　　从结构设计逻辑来看，构件采用十字交叉的主体布局，两个相互垂直的延伸臂分别对应两个装配方向的对接需求，其中一侧延伸臂设计为内凹的槽型结构，该槽腔可直接嵌入对应规格的型材或杆件，无需额外加装抱箍类紧固件即可实现初步卡合定位，降低装配环节的零件数量与调校时间；另一侧延伸臂末端设计为斜向导向面，在部件对接装配时可通过斜面引导相邻组件快速滑入装配位，抵消装配过程中±0.2mm范围内的位置偏差，降低人工对位的操作难度。主体中部的通孔为同轴定位孔，孔位与两个延伸臂的对称中心完全重合，装配时可穿入定位销或紧固螺栓，将整个构件与安装基座牢牢锁定，同时该孔的沉台设计可将螺栓头部完全埋入构件表面以下，避免螺栓突出对周边运动部件造成运动干涉。

　　构件顶部的圆弧凸台为行程限位接触面，该面经过粗糙度优化处理，在与相邻运动部件接触时可减少摩擦损耗，长期往复接触下不会出现明显的磨痕凹陷，延长构件的使用寿命。从安装边界来看，该构件的整体外轮廓尺寸适配小型设备的紧凑安装空间，两个延伸臂的长度比例经过反复调校，既保证了槽型结构的卡合深度足够，不会在受力时出现脱开问题，又避免了臂长过长导致构件整体刚性下降，在承受150N以内的径向载荷时，构件的形变量可控制在0.05mm以内，满足多数轻载装配场景的精度要求。

　　在建模过程中，所有的转角位置都设置了合理的工艺圆角，既避免了应力集中导致的构件断裂风险，也适配注塑或铣削加工的工艺要求，不会出现加工死角；槽腔的内壁尺寸预留了0.1mm的装配公差，可适配对应尺寸杆件的常规加工误差，不会出现卡滞或装配间隙过大的问题。这类结构件虽然单体体积不大，但在整套设备的装配链路中承担着精准定位的关键作用，一旦结构尺寸出现偏差，会直接导致相邻工位的对接精度下降，甚至引发整套机构的卡滞故障，因此在设计时需要重点关注各配合面的形位公差，尤其是中部定位孔与槽腔内壁的平行度、斜向导引面与主体基准面的角度公差，都需要控制在合理的公差带范围内，才能保证实际装配后的使用效果。在实际选型应用时，可根据具体的安装空间尺寸调整各延伸臂的长度比例，或是调整中部通孔的直径适配不同规格的紧固件，也可在槽腔内壁增加防滑纹路提升卡合后的摩擦力，适配振动幅度较大的设备工况。
