多槽带轮传动结构三维练习模型

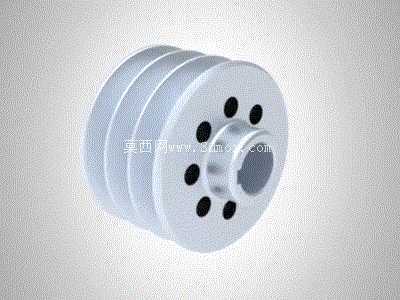

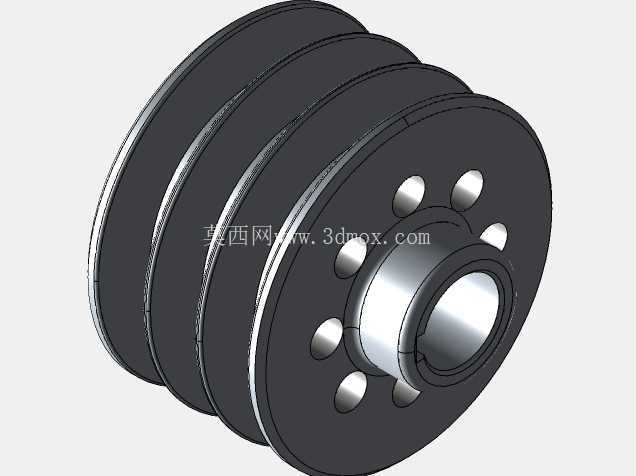

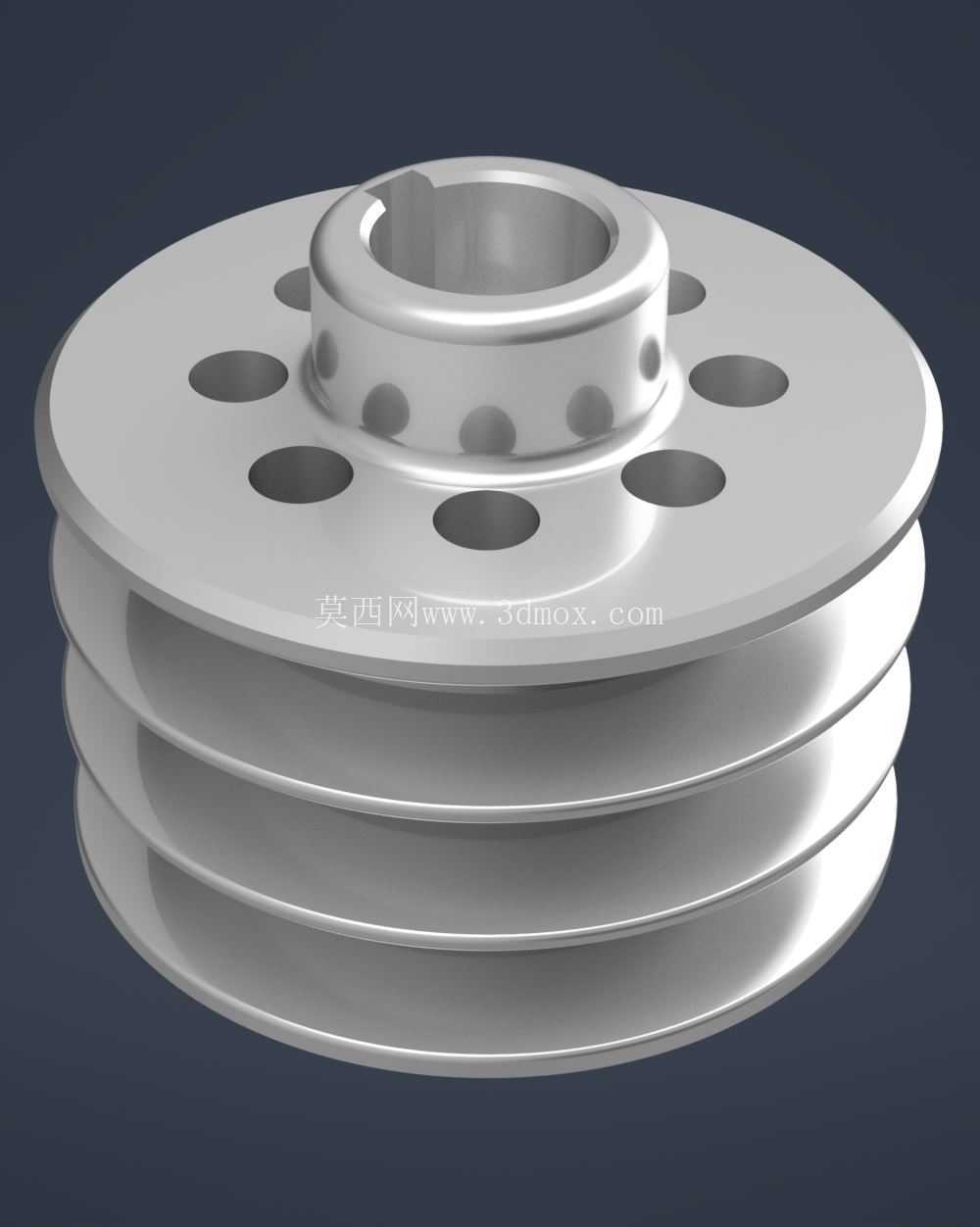

　　多槽带轮是工业传动系统里应用极广的基础零件，这类带轮依靠多根V带与轮槽的摩擦力传递扭矩，相比单槽带轮能在相同轮径下传递更大功率，同时多带并行的结构也能在单根带出现磨损松弛时维持基础传动能力，降低突发停机风险，常见于中小型机床、农用机械、轻工输送设备的动力传递环节。从结构设计来看，这个轮体采用了辐板式减重设计，轮缘部分加工有四道等距分布的梯形轮槽，槽型角度匹配标准V带的截面夹角，保证带面与槽壁能充分贴合，避免传动过程中出现打滑、跳带问题。轮芯部分设计有带键槽的中心安装孔，键槽尺寸遵循普通平键的配合标准，安装时可通过平键传递扭矩，限制带轮与传动轴之间的周向转动，同时中心孔的公差带选用过渡配合，既保证装配时的定位精度，也方便后期维护拆卸。

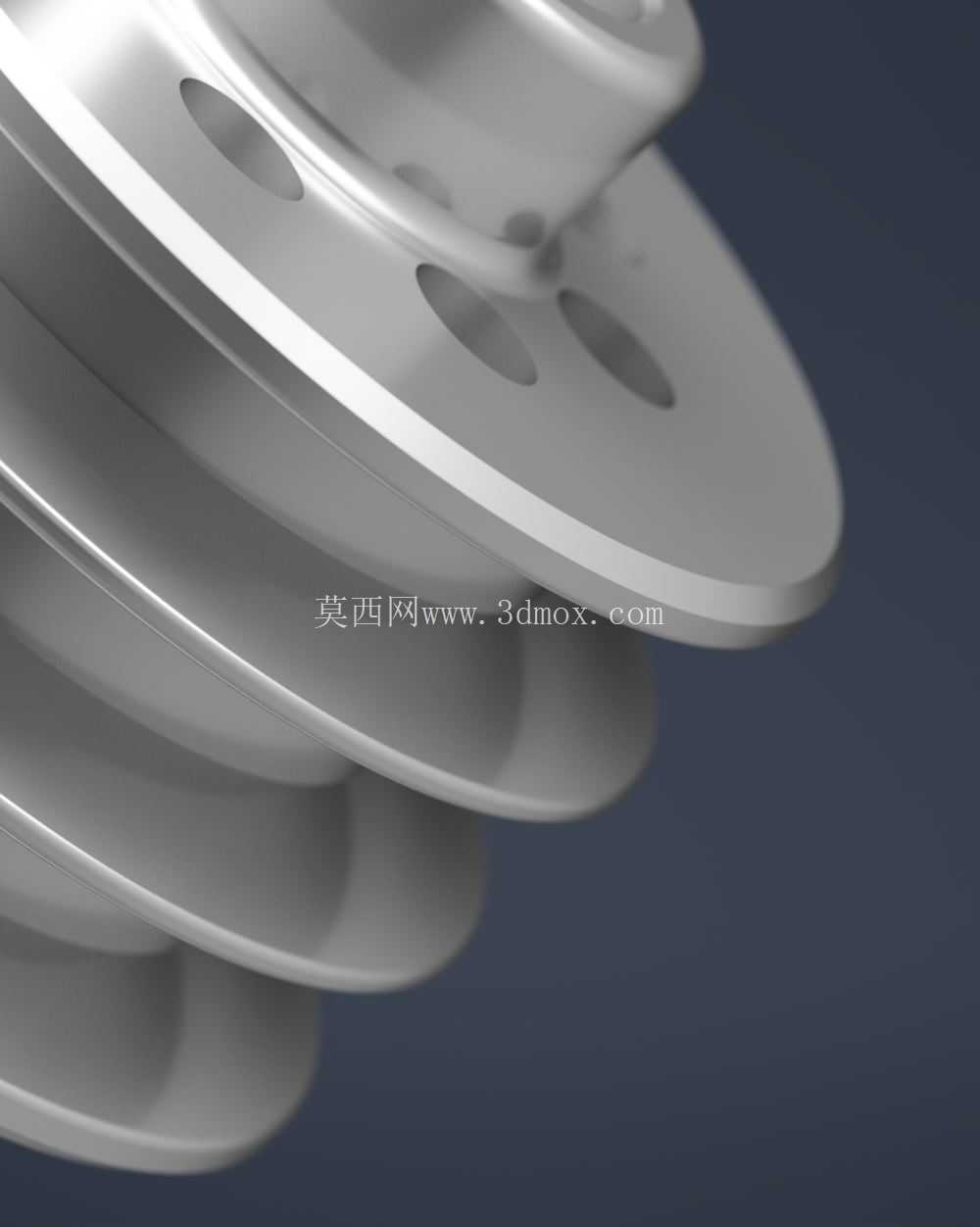

　　辐板上均匀分布了八个圆形减重孔，这些孔的位置并非随意排布，而是经过动平衡考量，沿轮体圆周方向等角度分布，避免轮体高速旋转时因质量分布不均产生径向振动，同时减重孔也能减少轮体整体重量，降低传动轴的悬臂负载，延长轴承的使用寿命。轮体的轴向尺寸需要匹配安装位置的轴段长度，轮缘的外径则根据传动比要求确定，设计时需要验算带速是否处于合理区间，避免带速过高导致离心力过大降低带的使用寿命，或是带速过低使得传递相同功率时带的拉力过大。轮槽的加工精度直接影响传动效率，槽壁的表面粗糙度需要控制在合理范围，过于粗糙会加速V带的磨损，过于光滑则会降低摩擦系数容易出现打滑。

　　在实际装配场景中，这类带轮安装时需要保证两带轮的轮槽处于同一平面，偏差过大会导致V带单侧磨损加剧，同时中心距的调整需要预留合适的张紧行程，方便后期V带磨损后调整张紧力。从建模逻辑来看，这类零件适合采用旋转凸台作为基础特征，先绘制轮体的轴向截面轮廓，旋转生成整体毛坯后，再通过拉伸切除生成单个轮槽，之后通过圆周阵列完成所有轮槽的加工，辐板上的减重孔同样采用单孔拉伸切除后圆周阵列的方式生成，最后对键槽、安装孔的边缘做倒角处理，避免装配时划伤操作人员或是轴的表面。

　　这类练习模型的核心训练点在于对标准传动件参数的把控，需要熟悉带轮的相关设计标准，明确各个结构尺寸的设计依据，而不是单纯绘制外形，比如轮槽的间距、槽深、槽角都有对应的标准规范，中心孔与键槽的尺寸需要匹配常用的轴径系列，减重孔的大小和位置需要兼顾辐板的结构强度，不能为了减重过度切除材料导致轮体受扭矩时出现辐板断裂的问题。在实际工程应用中，这类多槽带轮通常采用铸铁材料铸造毛坯后经车削加工成型，部分轻载场景也会采用铝合金或是工程塑料材质，不同材质的带轮在表面处理、公差选择上也有差异，铸铁带轮的轮槽通常不需要额外表面处理，依靠铸造后加工的表面就能满足摩擦要求，铝合金带轮则会做阳极氧化处理提升表面硬度，工程塑料带轮多用于低转速、小功率的传动场景，具备噪音低、自重轻的优势。
