电源变压器用L型支撑安装固定座

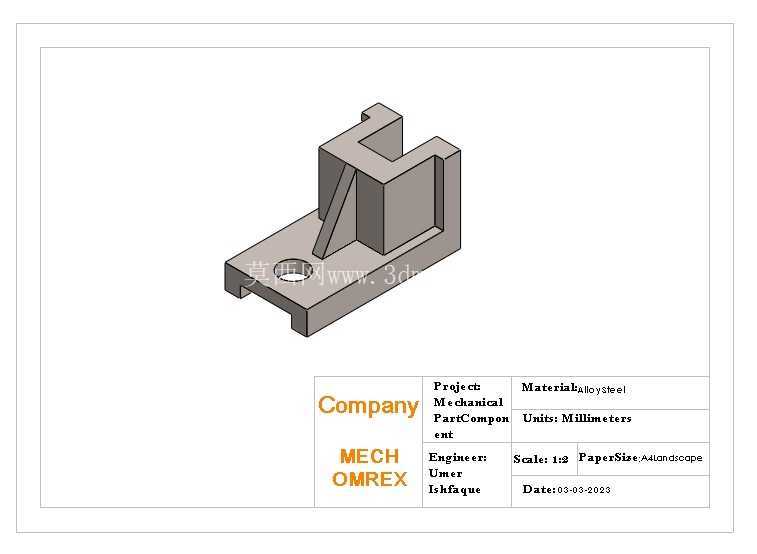

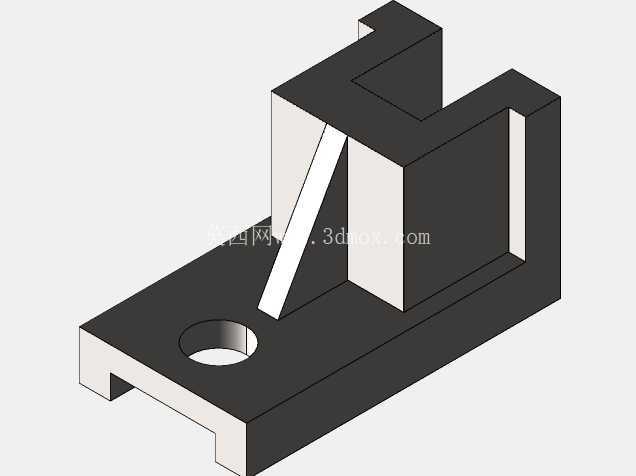

　　该支撑固定座主要应用于小功率电源变压器的内部装配场景，作为变压器铁芯与绕组组件的承载安装构件，承担定位、支撑与限位的核心作用，避免变压器在设备运行过程中因振动出现位移、绕组松动等问题，常见于小型工控电源、家电控制板电源模块的装配结构中。从结构功能来看，构件底部为带安装孔的平板基座，平板上的通孔用于穿设固定螺丝，可将整个座体锁紧在设备的安装基板或者电源壳体的内凸台上，基座一侧向上延伸出两块平行的立板，两块立板之间的卡槽用于卡入变压器铁芯的侧边，立板与基座之间设置的三角加强筋，能够提升立板的抗侧向载荷能力，避免变压器卡装后立板受外力出现弯折变形，立板顶部的凸台结构可配合卡扣或者压片，对装入卡槽的变压器组件进行上方位移限制，防止设备运输或者受冲击时变压器从卡槽内脱出。

　　设计过程中首先匹配对应规格电源变压器的铁芯安装尺寸，卡槽的宽度按照铁芯叠厚的公差带做适配，预留0.1mm左右的装配间隙，既方便铁芯顺利卡入，又不会出现过大的旷量导致装配后松动；基座的长度与宽度尺寸根据安装位置的空间边界设定，确保安装后不会与周边的电容、接线端子等元器件产生干涉，底部安装孔的中心距匹配设备安装基板上的预设螺孔位置，孔位边缘做倒角处理，避免螺丝锁紧时孔口出现应力集中导致基座开裂。加强筋的厚度根据座体整体材质的强度参数设定，在满足抗弯折强度要求的前提下尽可能减小筋厚，降低整体构件的材料用量，同时避免筋位过厚导致注塑或者机加工过程中出现缩痕、变形等问题。

　　立板的高度根据铁芯的卡入深度设定，确保卡入后铁芯与立板的接触面积足够，能够提供稳定的侧向支撑，不会因接触面积过小导致压强过大压损铁芯表层的绝缘层。实际装配时，先将该固定座通过底部螺丝锁紧在设备的预设安装位，再将绕制完成的变压器铁芯组件对准两块立板之间的卡槽推入，直到铁芯底部与基座平面贴合，之后在立板顶部的凸台位置卡入绝缘压片，即可完成变压器的初步固定，后续接线完成后可在卡槽缝隙处点少量密封胶进一步提升固定可靠性。

　　该构件的外形轮廓无复杂曲面，所有棱边均做了R0.5的圆角处理，避免装配过程中锐边划伤操作人员或者划破导线的绝缘层，基座底部的平面做平面度管控，确保锁紧后座体不会出现翘曲，保证变压器安装后的水平度符合要求，避免因安装倾斜导致变压器工作时出现异常振动或者噪音。从安装边界来看，构件装配后最高点距离基座安装面的高度不超过对应变压器组件的总高度，不会额外占用设备内部的垂直空间，基座两侧的外延尺寸控制在安装位的预留空间范围内，不会与周边的布线槽、元器件固定柱产生位置冲突，整体结构紧凑，在满足支撑固定强度的前提下尽可能压缩了自身的体积，适配小型化电源模块的紧凑装配需求。
