带加强筋铰接式机械支撑连接座结构

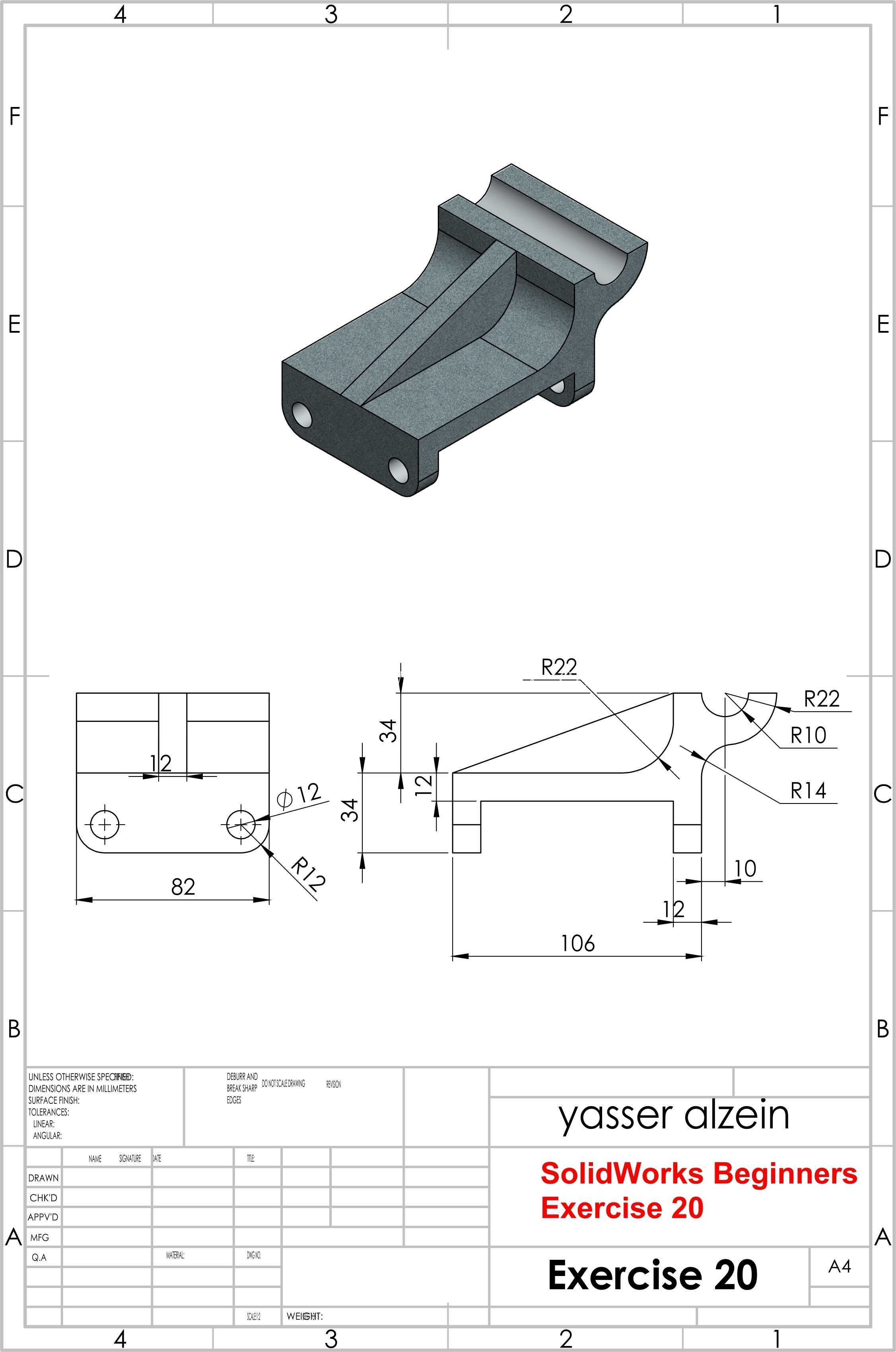

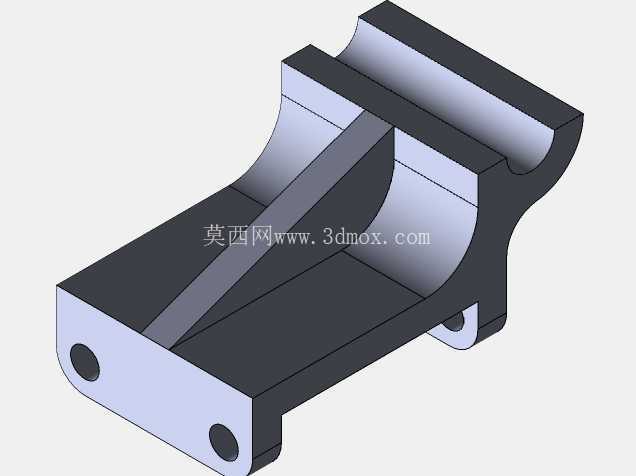

　　该构件属于机械系统中常见的铰接式支撑连接类零件，主要应用在需要实现部件间转动连接同时承载一定径向、轴向载荷的工况场景，常见于小型自动化设备的连杆传动端、工装夹具的活动支撑位、输送线的摆臂连接节点等位置，承担相邻部件间的载荷传递、转动自由度约束以及安装定位的核心作用。从结构设计逻辑来看，零件主体采用L型弯折的基体构型，在弯折内角处设置了整面式三角加强筋，这一设计并非冗余结构，而是针对L型构件在受垂直于安装面载荷时易出现的应力集中问题，通过加强筋将弯折处的剪切应力分散到两侧基体壁上，避免长期交变载荷下出现根部开裂的失效问题，同时加强筋与基体采用等半径圆角过渡，进一步降低应力集中系数，提升零件的疲劳寿命。

　　零件上部设置了贯通式圆柱铰接孔，孔内壁预留了足够的配合面长度，可适配标准圆柱销、铰接轴或者带衬套的转动副安装，孔的两端做了微小倒角处理，既方便装配时轴件的导入，也能消除孔口锐边避免装配过程中划伤轴件表面或者割伤操作人员。下部基体为安装固定端，分布有三个不同位置的安装孔，其中两个孔位于基体前侧的凸台结构上，一个孔位于后侧的延伸支脚处，三个孔的位置并非对称排布，而是根据实际承载时的力矩分布做了偏移设计，让固定螺栓的受力更均匀，避免单个螺栓承受过大的剪切载荷；安装孔均采用通孔设计，可适配内六角螺栓或者销轴的贯穿安装，孔位周边的基体做了局部加厚处理，提升螺栓锁紧时的局部抗压强度，防止锁紧力过大导致基体表面压溃。

　　从安装边界来看，零件底部的安装面为精加工平面，平面度控制在合理的装配公差范围内，可直接与设备的安装基板或者型材表面贴合，不需要额外加工调整垫；上部铰接孔的中心高度、下部安装孔的孔间距都按照通用机械安装的标准模数做了适配，可直接替换同规格的标准支撑座零件，不需要对周边配套结构做修改。零件的整体外形没有多余的装饰性结构，所有外表面的棱边都做了倒钝处理，既符合机械加工的工艺要求，也避免使用过程中锐边带来的安全隐患。

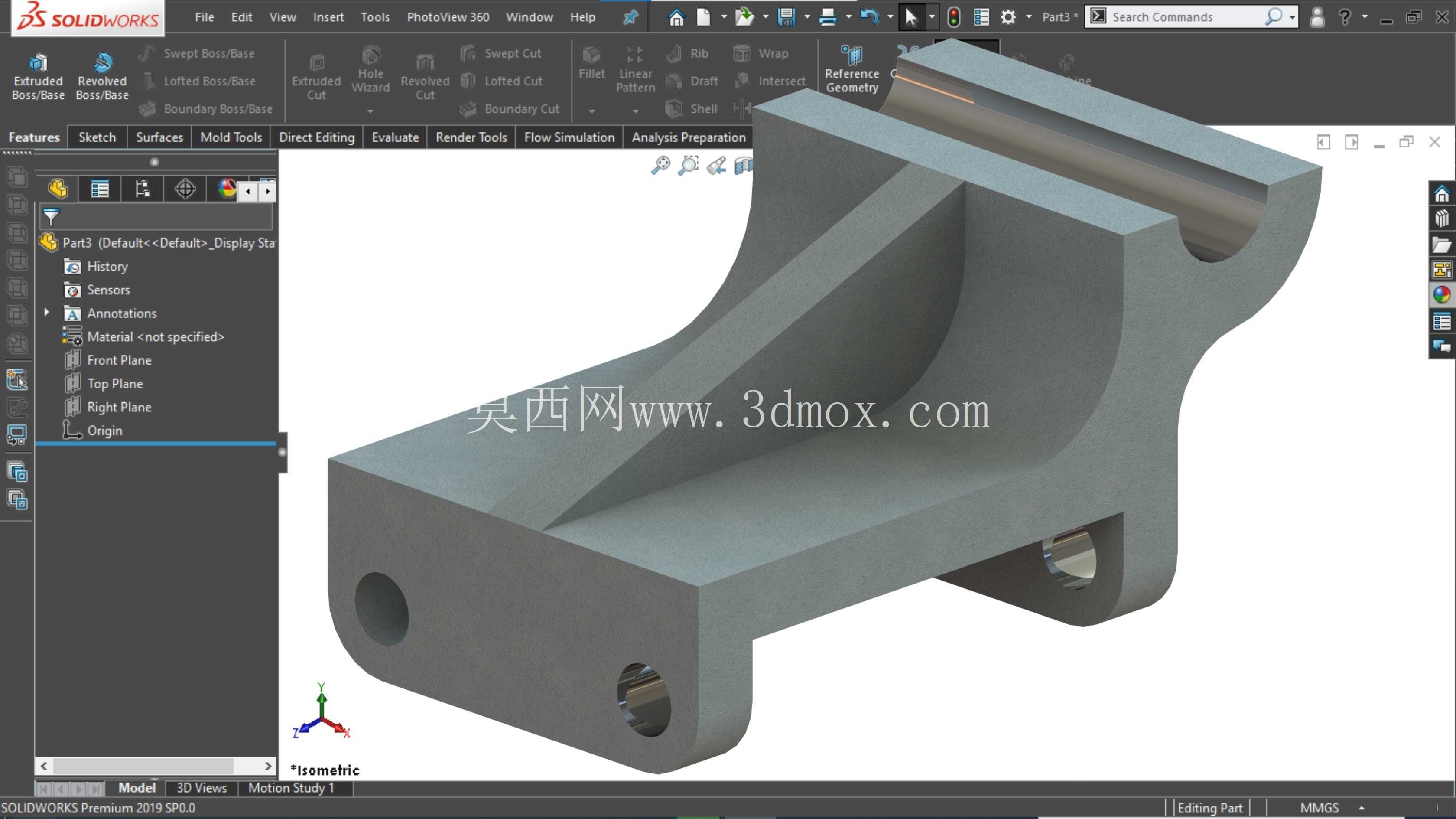

　　在实际建模过程中，这类零件需要重点关注各特征的先后顺序，优先绘制基体的拉伸轮廓，再添加加强筋结构，之后对安装孔、铰接孔做切除特征，最后统一添加圆角和倒角，这样的建模顺序能保证特征树的逻辑清晰，后续修改尺寸时不会出现特征报错的问题；同时建模时需要注意各孔位的同轴度、安装面与铰接孔轴线的平行度等形位公差的预留，因为这类支撑件如果形位公差超差，装配后会出现转动卡滞、螺栓别劲的问题，直接影响整套机构的运行顺畅度。在实际工况使用中，这类零件如果应用在有粉尘或者切削液的场景，还可以在铰接孔端加装密封端盖，避免杂质进入铰接面造成磨损；如果承载载荷较大，还可以在铰接孔内压入铜套或者自润滑衬套，提升转动副的耐磨性能，延长零件的整体使用寿命。
