AISI304不锈钢凸台挤压精密安装支座

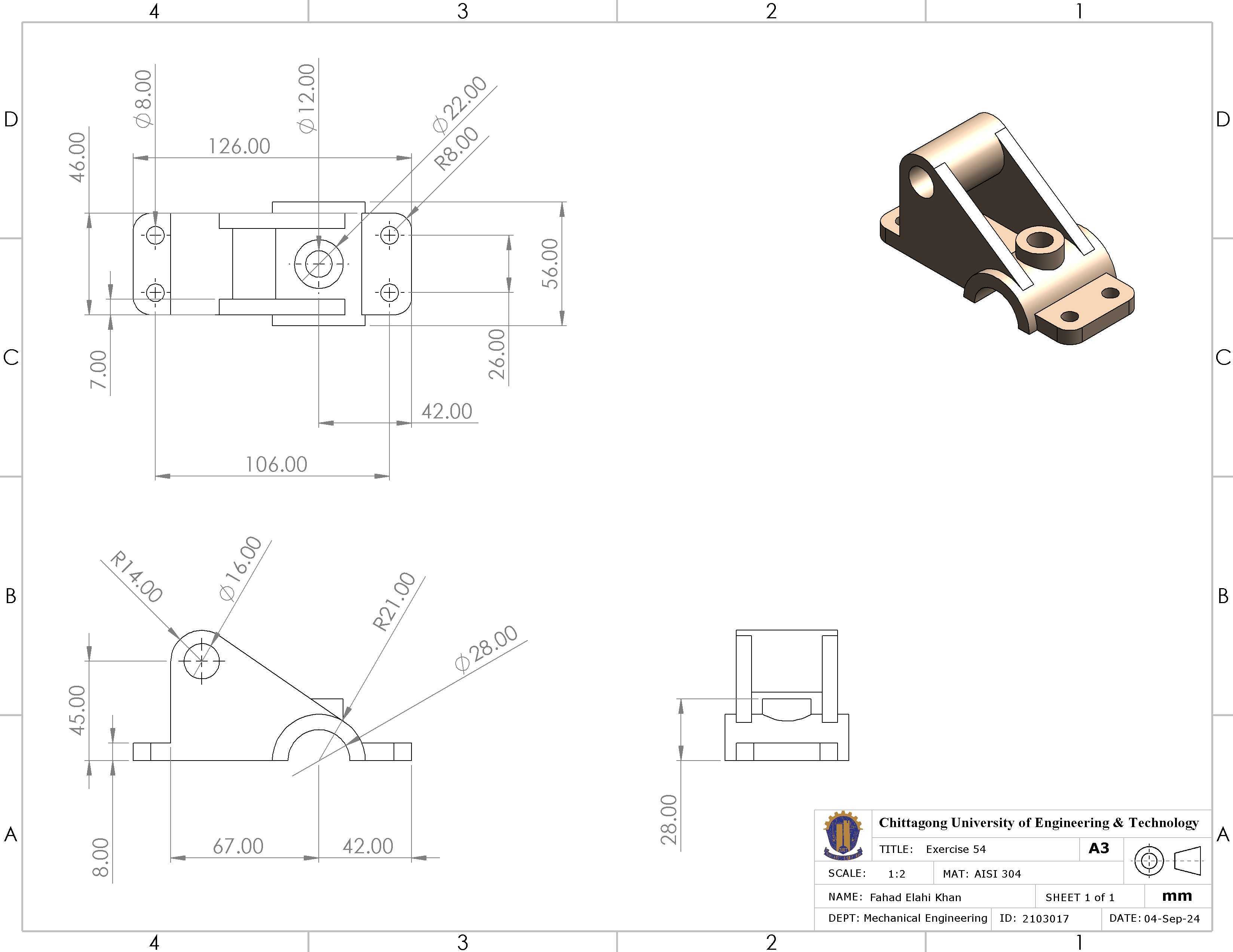

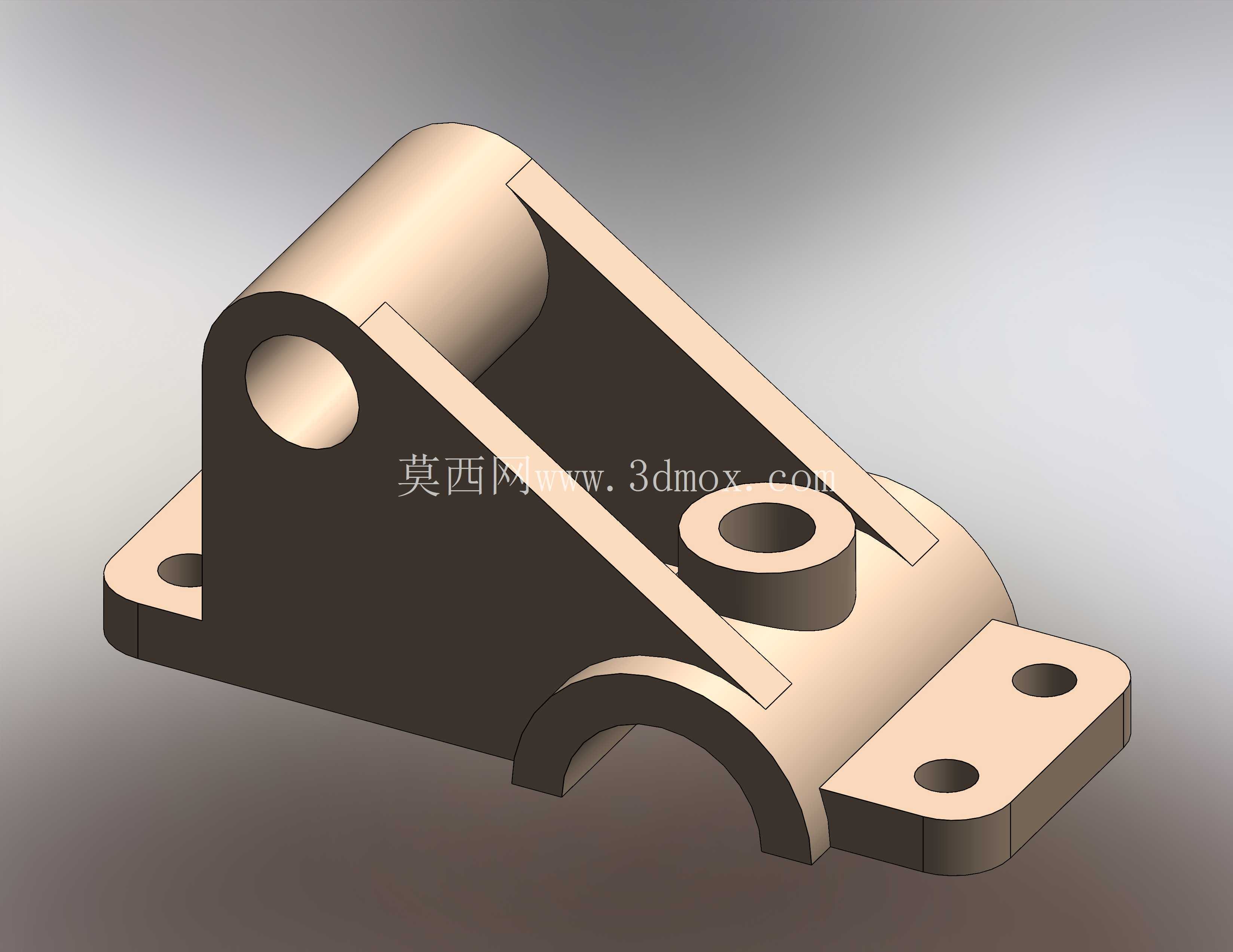

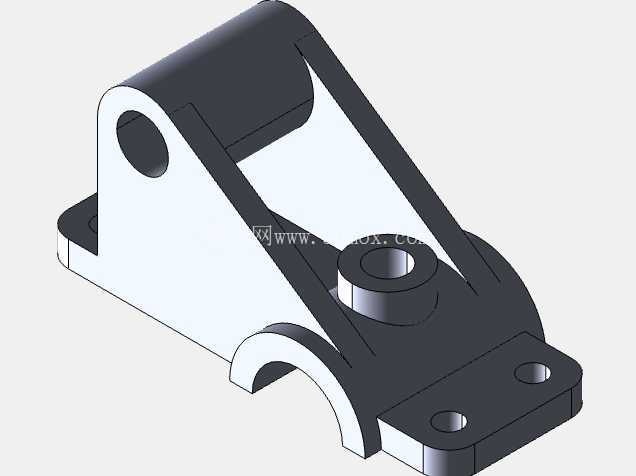

　　这款不锈钢构件在工业现场的适配场景覆盖轻工输送线侧边张紧轮支撑、食品加工设备导向辊安装座、小型自动化工位的铰接定位基座等多个领域，由于基体采用AISI304不锈钢材质，在潮湿、弱腐蚀的生产环境下无需额外做表面防锈处理，能长期保持结构强度与尺寸稳定性，减少日常运维的更换频次。从实际安装边界来看，构件底部延伸出两块带通孔的安装翼板，两个安装孔的中心距适配常规40mm规格工业铝型材的槽位间距，安装时可直接通过内六角螺栓配合T型螺母完成固定，不需要额外加工转接板；构件上部的同轴筒状结构内径适配12mm直径的铰接销轴，可直接穿装销轴完成与摆动连杆、滚轮组件的铰接配合，中部的凸台螺纹孔可拧入紧定螺钉，用于锁定穿入筒内的销轴轴向位置，避免设备运行过程中销轴窜动脱出，下部的半圆弧缺口可避让配套的转动件外圆，防止运动过程中出现结构干涉。

　　设计过程中优先采用了对称镜像的构型思路，主体结构沿中心对称面做镜像处理，一方面减少了建模阶段的特征重复绘制工作量，另一方面对称结构在受力时能均匀分散载荷，避免单侧应力集中导致的构件变形；凸台挤压特征的应用，既在不增加整体壁厚的前提下提升了安装孔位的局部结构强度，满足螺栓拧紧时的压紧力要求，又能控制零件整体重量，减少不必要的材料消耗。构件的所有棱边都做了0.5mm的倒角处理，既避免加工完成后锐边划伤装配人员，也能去除冲压、机加工过程中产生的毛刺，提升零件的装配适配性。

　　从功能特性上看，该构件同时承担固定支撑、铰接连接、轴向定位三个核心作用，不需要搭配额外的辅助零件即可完成整套铰接支撑结构的组装，能有效减少装配环节的零件数量，降低现场装配的复杂度。在实际选型应用时，需要注意安装面的平面度公差不超过0.1mm，避免翼板安装后出现翘曲，导致上部筒孔的同轴度偏差过大，加剧销轴的磨损；穿装销轴时可在接触面涂抹少量锂基润滑脂，降低转动副的摩擦阻力，延长构件与配套销轴的使用寿命。针对不同的应用场景，该构件的基础构型还可以做快速调整，比如用于重载工位时可适当增加翼板厚度与筒状结构的壁厚，用于轻载高速工位时可在非受力区域做减重槽设计，在保证结构强度的前提下进一步降低运动惯量。

　　整个零件的特征构建逻辑完全遵循常规机加工与钣金加工的工艺要求，没有出现倒扣、极小内角等难以加工的结构，不管是采用CNC铣削加工还是精密铸造后做精加工，都能快速实现量产，加工成本控制难度较低，适合作为标准铰接支撑件在各类中小型工业设备上推广使用。
