光伏板面自动清洁执行装置结构设计

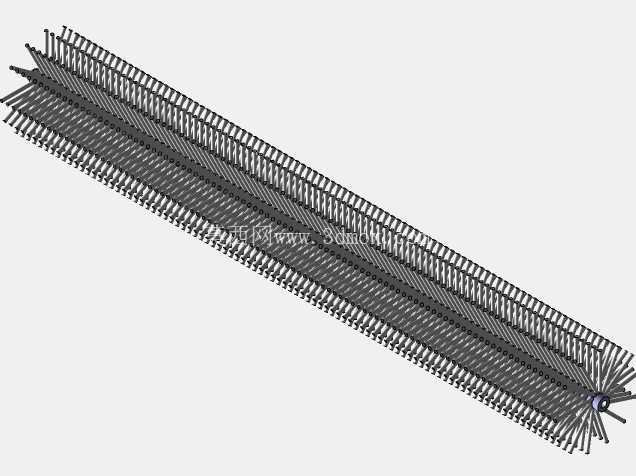

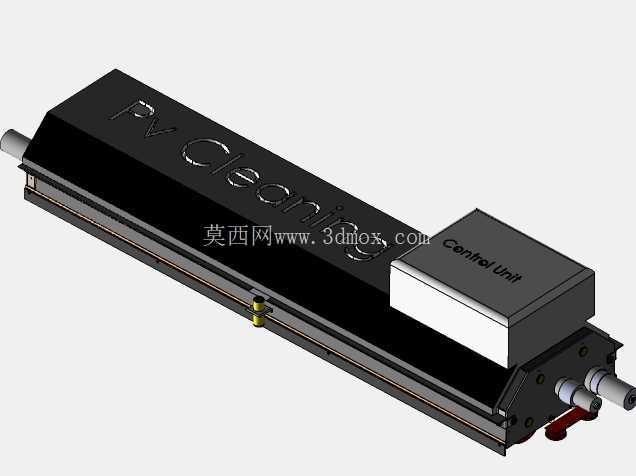

　　在集中式光伏电站与分布式屋面光伏场景中，组件表面积灰、落叶、鸟粪等遮挡物一直是影响发电效率的核心因素，传统人工清洁存在高空作业风险、清洁效率低、用水成本高、易刮花组件钢化玻璃等痛点，这款清洁执行装置正是针对这类场景开发的核心作业部件。从结构布局来看，装置采用长条形卧式主体设计，主体长度匹配主流光伏组件的长边尺寸，作业时可跨骑在单块或多块拼接的光伏组件表面，两端设置的导向轮结构贴合组件边框，保证行走过程中不会出现偏移脱轨的情况，主体底部布置的清洁滚刷与刮水胶条，可在行走过程中同步完成干刷除尘、湿洗去污、刮干水渍的整套流程，避免清洁后残留水痕形成新的积灰附着点。

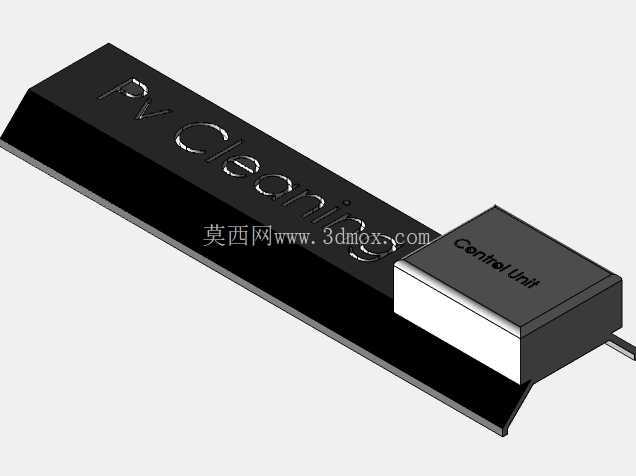

　　装置侧端集成的控制单元模块，内置行走驱动控制、清洁转速调节、边界感应逻辑，可配合光伏阵列间的导轨实现无人值守的自动往复清洁，无需人工现场操作，大幅降低山地电站、水面电站等特殊场景的运维难度。设计过程中充分考虑了户外使用的环境适应性，主体外壳采用密封式结构设计，可阻挡清洁过程中的水汽、灰尘进入内部传动腔，避免传动部件锈蚀卡滞，整体重量经过严格核算，控制在组件可承受的载荷范围内，不会对光伏板的钢化玻璃与支撑结构造成额外压损。安装边界方面，装置两端的连接轴预留了与行走驱动模组的对接接口，可适配不同规格的光伏阵列导轨，控制单元的接线端口采用快插式设计，现场安装时无需复杂接线作业，可快速完成整机组装调试。

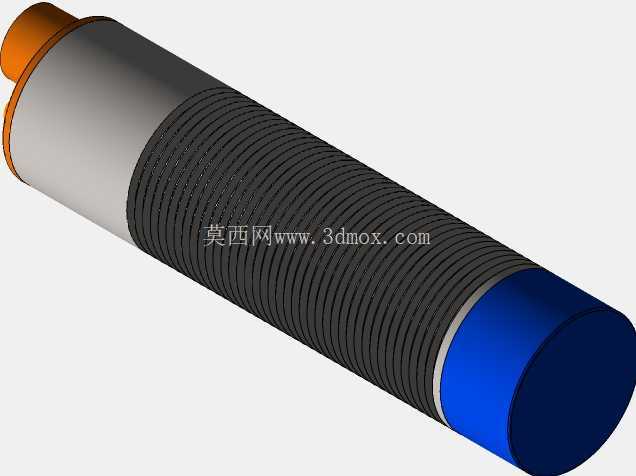

　　清洁作业时，滚刷的转速与行走速度经过参数匹配，既保证足够的摩擦力去除组件表面的顽固污渍，又不会因转速过快造成刷毛飞溅、磨损过快的问题，针对北方干旱少雨的电站场景，可切换干刷模式，无需供水即可完成浮尘清洁，针对南方多雨、工业污染较重的区域，可外接供水管路实现湿洗，去除组件表面的油污、酸雨残留。装置的传动结构采用同步带传动，相比齿轮传动具备更好的减震性，运行过程中噪音更低，不会对周边居民区造成噪音干扰，同时同步带的维护更换成本更低，现场运维人员无需专业工具即可完成易损件更换。

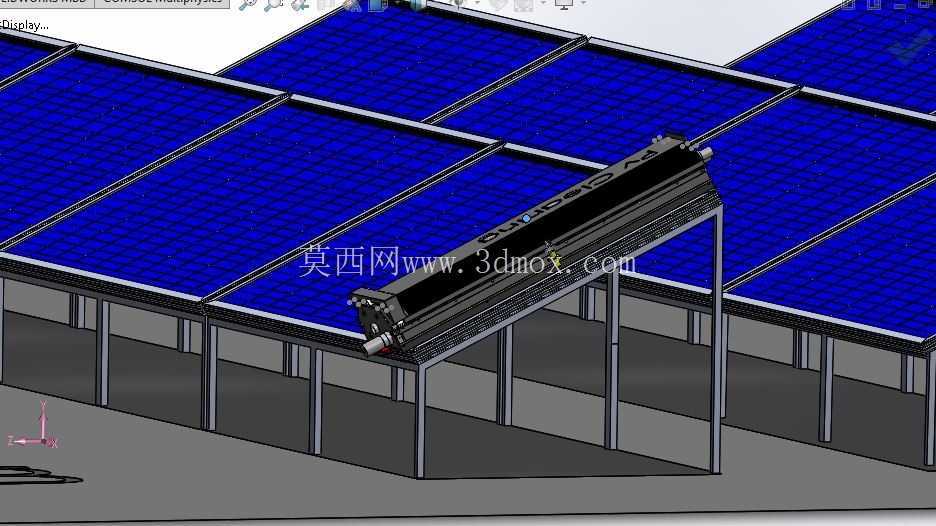

　　在结构细节上，主体表面的标识采用模压成型工艺，长期户外暴晒不会出现脱落掉漆的问题，两端的防撞缓冲结构可在行走至阵列端部时触发停止信号，避免装置冲出导轨发生坠落，底部的清洁组件采用快拆式设计，刷毛磨损后可单独更换滚刷单元，无需拆解整个主体结构，降低后期运维的配件成本。不同于传统的大型光伏清洁车，这款装置可适配不同倾角的光伏阵列，无论是固定倾角支架、跟踪式支架都可安装使用，不受电站地形的限制，对于排布密集的屋面光伏，也可通过多台装置组网的方式实现全区域覆盖清洁，单台装置的清洁效率可覆盖数十块光伏组件，相比人工清洁效率提升十倍以上，同时避免了人工清洁时踩踏组件造成的隐裂风险。
