带法兰安装座的直角通油管路接头

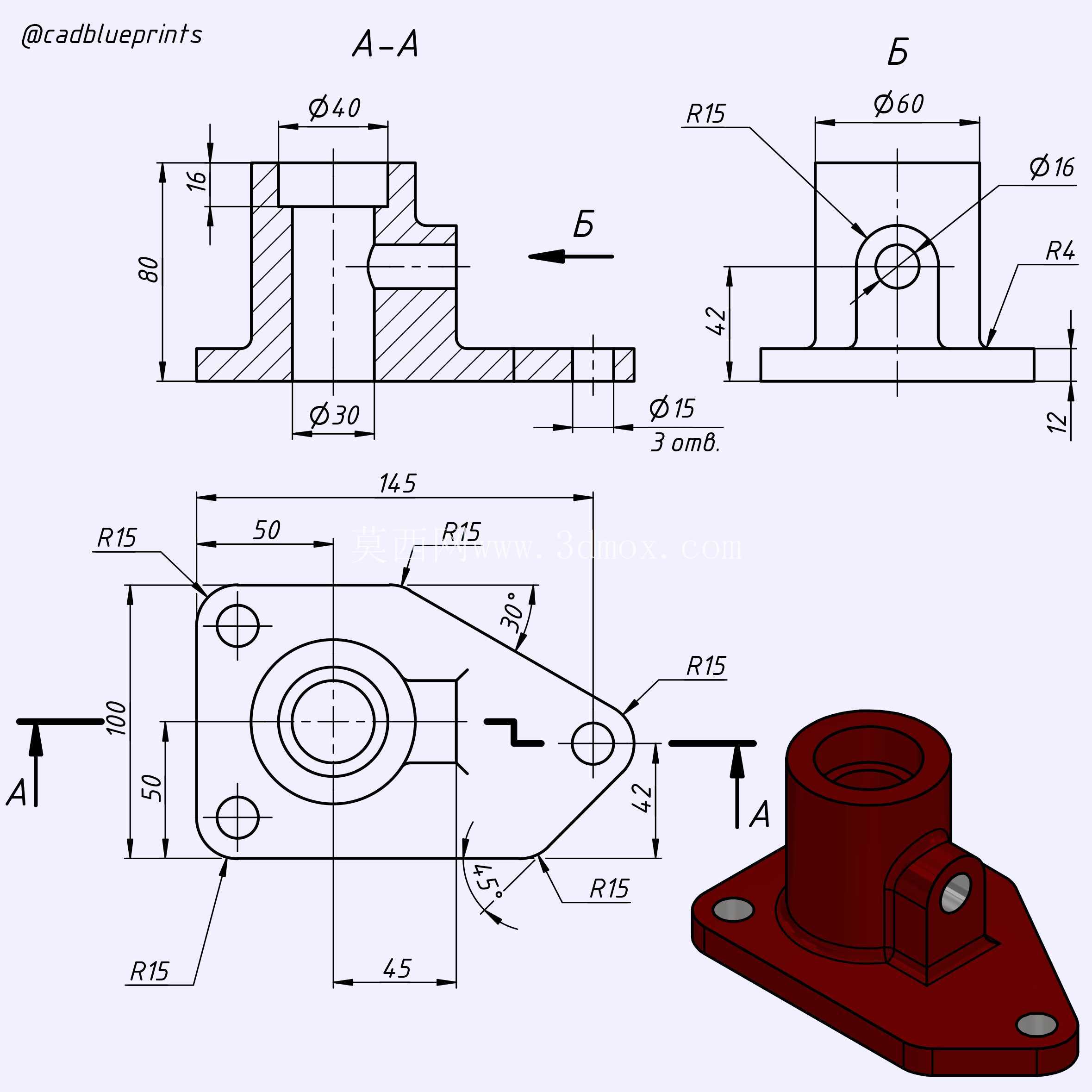

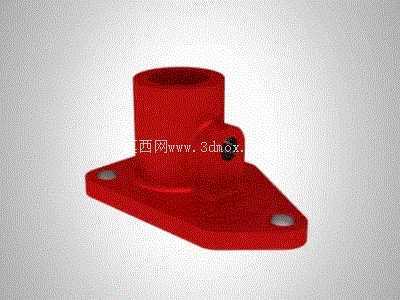

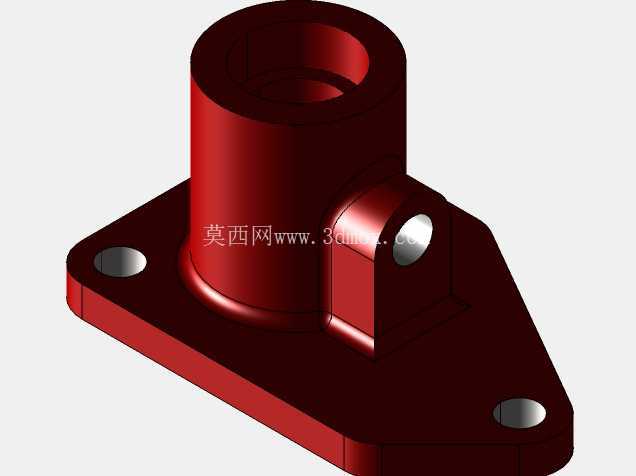

　　这类带三角形法兰安装座的直角管路接头，在中小型液压站、集中润滑系统、小型内燃机组的油路布设场景中十分常见，主要承担管路直角转向、介质导流、点位固定的多重作用，相比普通直角管接头，自带的一体化安装法兰不需要额外配置管夹固定，能大幅减少管路布设的零件数量，降低装配环节的累计误差。从结构设计逻辑来看，接头主体采用垂直贯通的流道设计，上部的圆柱段为外连管路的插接端，内壁做了0.2mm的倒角处理，方便硬管插入或者软管套接，外壁预留了卡套或者喉箍的安装空间，流道内壁全程做了光滑过渡，没有直角拐点，能减少液压油或者润滑脂流动时的阻力，避免介质在拐角处形成涡流造成压力损失，也能减少长期使用后杂质在拐角处沉积堵塞流道的风险。下部的法兰安装座采用三角形切角布局，三个安装孔呈非对称三角分布，这种设计相比圆形或者方形法兰，能在保证安装强度的前提下减少零件自身重量，同时三个固定点的布局能避免安装时出现过定位问题，哪怕安装面存在微小的平面度误差，也能通过三个固定点的自适应贴合保证密封可靠性，不会因为安装面不平整导致接头倾斜、管路受力别劲。安装孔内都嵌装了金属衬套，避免螺栓锁紧时压溃工程塑料材质的法兰本体，衬套的上表面和法兰面齐平，能保证螺栓锁紧时压力均匀传递，不会出现局部应力集中导致法兰开裂的问题。

　　接头主体和法兰座的衔接位置做了R3的圆角过渡，没有尖锐的直角衔接，一方面能减少注塑或者压铸成型时的应力集中，避免零件冷却过程中在衔接位置出现缩痕或者裂纹，另一方面也能减少管路工作时的应力集中，当管路受到侧向冲击力时，圆角过渡结构能把应力均匀分散到法兰座上，不会在衔接位置出现断裂。从安装边界来看，法兰座的最大轮廓尺寸适配M6的固定螺栓，三个安装孔的中心距适配常见的阀块安装面、箱体侧壁安装点位，上部插接端的中心高度刚好匹配常规6mm通径管路的布设高度，安装后接头整体不会和周边的阀件、管路产生干涉，不需要额外调整周边零件的位置。

　　在实际使用场景中，这类接头常用来连接箱体内部的油路和外部供油管路，法兰面和安装面之间加装耐油橡胶密封圈就能实现可靠密封，不需要额外涂抹密封胶，后期维护拆卸也十分方便，只需要松开三个固定螺栓就能把接头整体拆下，不需要拆解周边的管路。设计时特意把法兰座的底面做了0.05mm的微凹处理，安装时密封圈被压缩后能填充整个密封面，哪怕安装面存在轻微的加工刀痕，也能保证密封不渗漏，上部插接端的外壁做了一圈浅凹槽，用来安装O型密封圈或者挡圈，当外接软管套接后，喉箍锁紧在凹槽位置，能避免管路受油压冲击时从接头上滑脱。

　　这类零件的壁厚设计也经过了受力校核，流道侧壁的厚度能承受1.6MPa的常规工作油压，不会出现鼓胀或者破裂的问题，法兰座的厚度在保证螺栓锁紧强度的前提下做了减薄处理，整体重量比同规格的方形法兰接头轻30%左右，适合在对重量有要求的小型移动设备上使用。在建模过程中，这类零件需要重点关注流道的同轴度、法兰安装面和插接端轴线的垂直度，这两个形位公差直接影响后续装配的密封性和管路受力状态，如果垂直度超差，外接管路会出现倾斜，长期受交变油压作用很容易在接头位置出现疲劳断裂，三个安装孔的位置度公差也要控制在0.1mm以内，避免安装时螺栓无法顺利穿入，或者强行锁紧后接头产生内应力。
