曲柄滑块式活塞传动结构设计

　　这套曲柄滑块式活塞传动结构，是往复式动力转换场景里最常见的核心运动单元，日常接触的小型内燃动力设备、低压往复泵、气动执行机构里都能见到它的身影，结构逻辑经过上百年的工业应用验证，可靠性和传动效率的平衡度非常成熟。做这套结构的三维建模时，最先要敲定的是曲柄回转中心到活塞运动轴线的垂直偏距，很多新手建模时容易把这个偏距设为零，做成对心曲柄滑块结构，但实际工程里绝大多数应用场景都会预留微小偏距，一方面是抵消连杆往复摆动时的侧向力峰值，避免活塞侧壁和缸体的偏磨集中在单一接触带，另一方面也能减少曲柄销转到上下止点时的运动死点冲击，让动力输出的平顺性更好。

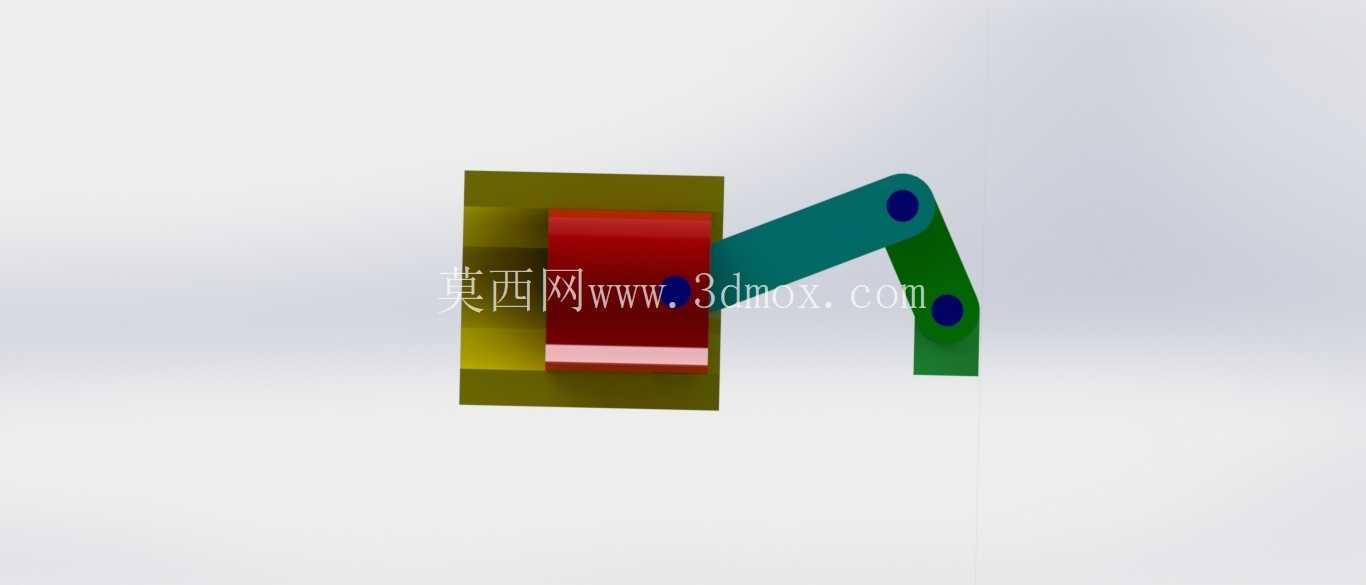

　　从结构组成来看，这套单元包含活塞本体、活塞销、两段铰接式连杆、曲柄回转盘四个核心构件，活塞的滑动面做了等宽的导向段设计，导向长度和活塞直径的比值控制在1.2左右，这个比例是兼顾导向稳定性和滑动摩擦损耗的经验值——导向段太短的话，活塞在往复运动时容易出现卡滞、偏摆，尤其是连杆传递侧向力的时候，活塞端面会出现倾斜，导致密封件受力不均；导向段太长则会增大不必要的滑动接触面积，不仅增加加工成本，还会提升运动过程中的摩擦阻力，降低整套机构的传动效率。两段铰接的连杆设计是这套结构的一个细节特点，和传统单根连杆相比，分段铰接的结构可以在曲柄回转半径不变的前提下，缩小活塞运动的侧向分力波动范围，适合安装空间局促、缸体长度受限的小型设备场景，铰接位置的销轴采用过盈配合加防脱卡簧的固定方式，能避免高速往复运动时销轴窜出导致的机构卡滞。

　　建模过程中需要特别注意运动干涉的校验，很多人做静态装配时看不出问题，一旦做运动仿真就会发现，当曲柄转到和连杆共线的位置时，连杆的铰接部位容易和活塞端面、曲柄盘的安装凸台发生刮蹭，所以在设计连杆的外形轮廓时，要在铰接位置做足够的让位倒角，同时给活塞销的安装座预留足够的下沉空间，保证连杆在最大摆角位置时，和周边构件的间隙不小于0.5mm，这个间隙值是考虑到实际加工的尺寸公差、构件受力后的弹性形变预留的安全边界，如果间隙留得太小，实际装配后很容易出现运动卡滞，甚至在负载运行时出现构件磕碰变形。

　　从安装边界来看，活塞的滑动面需要和配套的缸体内孔保持H7/f6的间隙配合，这个配合精度既能保证活塞滑动的顺畅度，又不会因为间隙过大导致密封失效、压力泄漏；曲柄的回转中心轴需要和安装基座的轴承位保持同轴度公差在0.02mm以内，否则曲柄回转时会产生额外的径向跳动，不仅会增大运转噪音，还会加速轴承和销轴的磨损。这套结构的运动逻辑是把曲柄的圆周回转运动，通过连杆的铰接传动转换为活塞的直线往复运动，反过来也可以把活塞端输入的直线推力转换为曲柄的旋转扭矩，双向的动力转换特性让它既可以用在动力输出类设备上，也可以用在流体输送类的泵体结构里。

　　实际选型应用时，需要根据设备的额定输出力、最高运转转速来调整各个构件的尺寸参数：如果是高转速场景，要适当降低活塞和连杆的重量，把构件的重心尽量靠近回转中心，减少运转时的离心振动；如果是大负载的推力场景，就要加大活塞销、曲柄销的直径，提升铰接部位的抗剪切强度，同时适当加宽活塞的导向面，提升大负载下的运动稳定性。很多初学者在做这类结构设计时，容易只关注外观的形似，忽略各个配合面的公差设定和运动间隙的预留，导致建出来的模型只能做静态展示，没法直接用于后续的工程出图和实际加工，这套结构在建模时就把各个配合位的尺寸公差、安装让位都做了完整的设定，不管是做运动仿真验证，还是后续导出工程图做生产加工，都能直接适配常规的机械加工工艺要求，不需要再做额外的结构调整。
