汽车螺旋千斤顶支撑鞍座结构设计

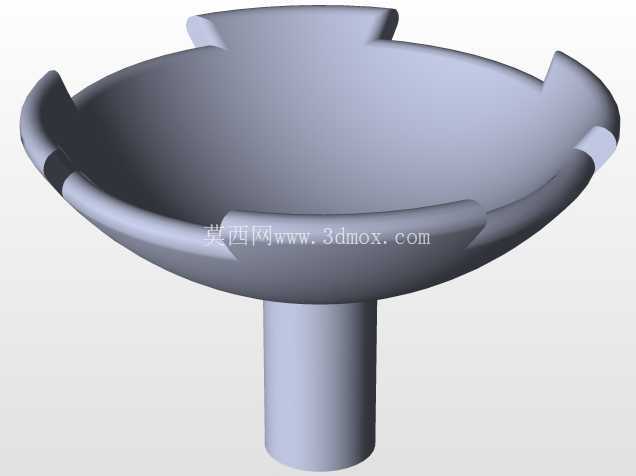

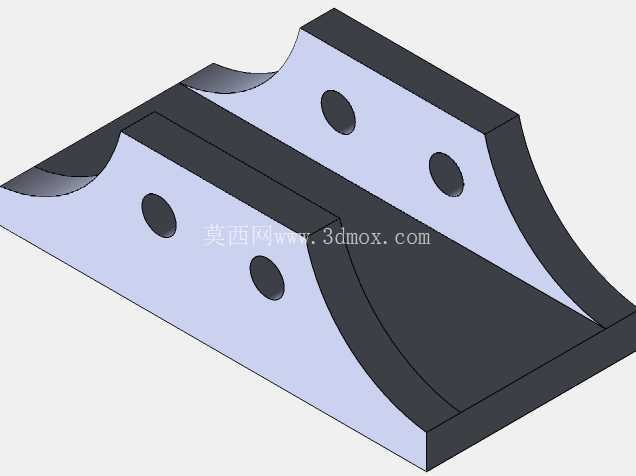

　　在乘用车、轻型商用车的日常维保场景中，螺旋千斤顶是更换轮胎、底盘检修作业里最常用的随车起重工具，而与被顶升车辆底盘直接接触的支撑鞍座部件，是决定顶升作业稳定性、避免底盘形变损伤的核心结构。本次呈现的结构件，正是螺旋千斤顶顶端与车辆底盘边梁接触的支撑承载部件，其结构设计完全围绕车载顶升作业的实际工况展开。从结构形态来看，该部件采用双弧面贴合的承托构型，两个内凹的弧形接触面分别对应千斤顶升降螺杆顶端的铰接弧面、以及车辆底盘边梁的下沿弧面，这种双弧面匹配设计能够在顶升过程中自动适应小角度的偏载，避免硬接触带来的应力集中，同时防止顶升过程中支撑件滑脱。

　　部件主体采用等厚板材折弯成型的构型，两侧对称布置的四个通孔为安装固定孔，用于将支撑鞍座与千斤顶的顶帽结构锁紧连接，孔位的同轴度、孔距公差直接决定了部件安装后的贴合精度，建模过程中需要严格控制孔位与弧面的位置度公差，避免安装后出现弧面错位导致的接触面积不足。从安装边界来看，该部件的底部弧面曲率与千斤顶顶帽的凸面曲率完全匹配，安装后可实现±8°的角度自适应摆动，能够应对车辆停放在非水平路面时的顶升角度偏差，避免螺杆受侧向弯矩导致的螺纹磨损、卡滞甚至弯折风险；顶部的承托弧面宽度适配绝大多数家用轿车、SUV的底盘边梁宽度，弧面边缘做了小尺寸的倒角处理，避免顶升时尖锐边缘刮伤底盘的防腐涂层，甚至挤压变形底盘钣金。在功能特性层面，该支撑件作为千斤顶的末端承载部件，需要传递全部顶升载荷，因此结构的刚度设计是核心要点：折弯后的立边高度经过反复校核，在额定顶升载荷下，承托面的最大挠度控制在0.2mm以内，既不会因刚度过剩导致部件过重、增加随车工具的整体重量，也不会因刚度不足出现承托面形变导致的顶升失稳。设计过程中，首先根据千斤顶的额定承载吨位确定所需的板材厚度，再结合底盘边梁的常见接触宽度确定顶部弧面的开口尺寸，随后根据顶帽的铰接结构确定底部弧面的曲率半径，最后通过对称布置的安装孔实现部件的快装快拆，便于后期磨损后的更换。

　　在实际维保作业中，这类支撑件的磨损主要来自于反复顶升过程中的弧面摩擦、以及偏载带来的孔位挤压形变，因此建模时在弧面接触区域预留了0.5mm的硬化层厚度余量，方便后续工艺处理时做表面淬火提升耐磨性能。不同于液压千斤顶的平置支撑垫，螺旋千斤顶的支撑鞍座需要兼顾升降过程中的转动自由度适配，因为螺旋顶升是通过螺杆旋转实现升降，支撑件需要能够相对于顶帽保持不跟转，避免顶升过程中支撑面与底盘边梁发生相对滑动，因此两个弧面的接触阻尼设计也在结构中有所体现：弧面的表面粗糙度设定为Ra3.2，既保证摆动的灵活性，又有足够的阻尼防止跟转。

　　从装配关系来看，该部件安装完成后，顶部承托面的高度在千斤顶完全收合时不超出顶帽的整体轮廓，不会影响千斤顶在车辆后备箱工具槽内的收纳，四个安装孔采用沉头设计，锁紧螺栓的头部完全沉入孔内，不会突出承托面刮伤车辆底盘。在三维建模过程中，需要重点关注两个弧形面的曲率连续性，以及折弯处的圆角处理，避免应力集中导致的部件断裂，同时对称孔位的位置度公差需要控制在±0.1mm以内，保证安装后两侧受力均匀，不会出现单侧偏载的情况。对于汽修工具的结构设计而言，这类看似简单的支撑部件，直接关系到顶升作业的安全，任何结构上的微小瑕疵，比如弧面不贴合、孔位偏差、刚度过低，都可能在顶升过程中出现支撑滑脱、部件断裂的风险，进而引发安全事故，因此在设计阶段就需要充分考虑实际使用中的各种极端工况，比如单侧轮完全悬空时的偏载、地面倾斜10°时的角度适配、反复顶升后的疲劳强度，都要在结构设计中留出足够的安全余量。
