举升作业用螺旋式顶升支撑结构

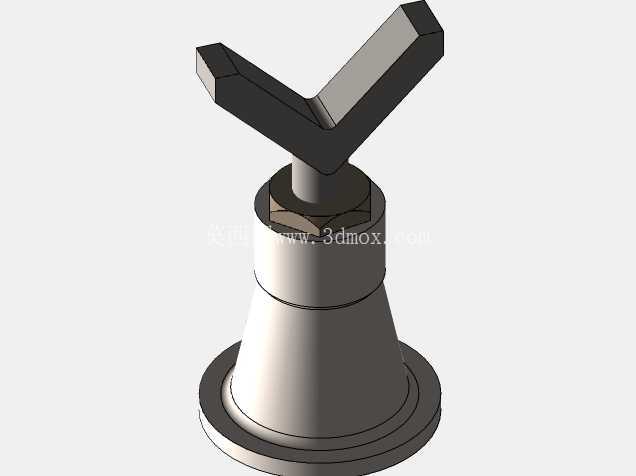

　　在小型设备检修、轻型构件顶升、教学实训拆装这类对顶升行程要求不高、承重载荷处于中低区间的作业场景里，螺旋式顶升结构的应用占比一直不低，和液压类顶升设备比，它不存在密封件老化渗漏、长期静置载荷回落的问题，纯机械啮合的传动形式能让支撑状态的稳定性更可控，哪怕是在没有液压油补给、环境温度波动较大的户外临时作业点，也能保持可靠的支撑状态。这款螺旋顶升结构的整体外形采用下宽上窄的锥台形基座设计，底部带外翻的法兰式支撑边，接触支撑面的环形区域做了加宽处理，作业时不需要额外搭配大面积垫木就能分散承压应力，避免软质地面上出现基座下陷的问题，基座的锥面过渡没有做尖锐棱角，全周做了圆弧倒角处理，既减少了加工过程中的应力集中点，也能避免作业搬运时的磕碰划伤。

　　顶部的承载托块采用Y形分叉结构，和常规的平面托头不同，这种分叉式托头能更好地适配带圆弧面、棱边的被支撑构件，比如汽车维修时支撑车桥的圆弧轴颈、小型机架的方管横梁，托块的两个分叉接触面做了微幅的内倾角度，被支撑件放置后能自动形成对中限位，不会因为作业过程中的轻微振动出现横向滑脱。内部的传动副采用梯形螺纹啮合，相比普通三角螺纹，梯形螺纹的牙型强度更高，啮合面的接触应力分布更均匀，长时间承受静载荷时不会出现螺纹牙变形滑牙的问题，螺纹副的配合间隙控制在合理区间，转动顶升时的阻力不会过大，同时也不会因为间隙过大出现顶升过程中的晃动窜动。

　　设计时没有额外设置复杂的锁止机构，而是依靠梯形螺纹的自锁特性实现载荷保持，只要螺纹升角小于当量摩擦角，哪怕承受额定载荷，顶升螺杆也不会出现自行回落的情况，省去了额外锁止零件的加工与装配成本，也减少了后续使用过程中的故障点。从安装边界来看，基座底部的法兰边外径控制在常规手动顶升设备的适配范围内，不需要在作业面预留特殊的安装固定位，直接放置在平整硬质地面即可使用，整体收拢后的高度能满足低矮空间的伸入作业需求，顶升行程覆盖了轻型构件检修、小型设备调平的常用高度区间，不需要额外搭配增高垫块就能完成常规作业。

　　托块和顶升螺杆之间采用可转动连接，顶升过程中托块不会跟随螺杆一同转动，避免被支撑件和托块接触面之间产生相对滑动摩擦，保护被支撑构件的表面涂层不会被刮伤。基座的内腔做了足够的储油空间，装配时在螺纹副表面涂抹润滑脂后，能在很长的使用周期内保持传动顺畅，不需要频繁拆解维护，日常使用只需要清理外露螺杆表面的灰尘杂物，避免硬质颗粒进入螺纹啮合面造成磨损即可。在机械设计课程实训场景中，这类结构也是典型的机械传动教学案例，能让学习者直观理解螺纹自锁特性、载荷传递路径、支撑结构受力分布的相关知识点，从受力角度看，锥台形基座能把顶部承受的垂直载荷逐步分散到底部的整个支撑环面，基座壁的厚度从下到上逐步变化，在保证整体结构强度的前提下尽可能控制整体重量，方便单人搬运转移作业位置。顶部Y形托块的分叉间距经过适配，既能满足小直径圆轴类构件的支撑，也能适配一定宽度的方管、型材构件，不需要更换不同规格的托头就能覆盖多数轻型顶升作业的需求，螺杆的顶端设置了限位台阶，当顶升行程达到最大值时，台阶会和基座上端的限位面接触，避免螺杆过度旋出出现脱扣的风险，保证作业过程中的操作安全性。
