手动螺旋起重顶升设备结构设计

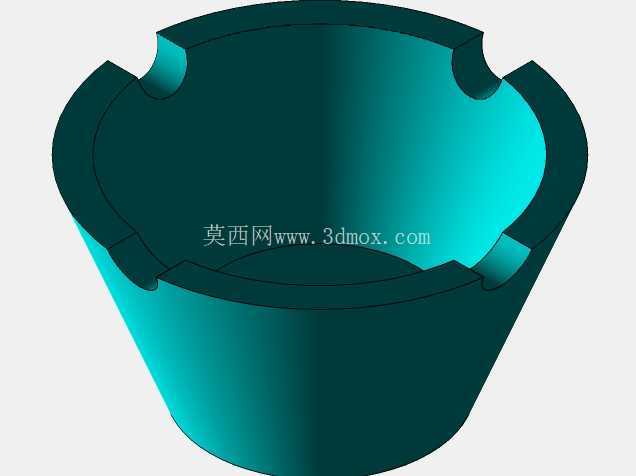

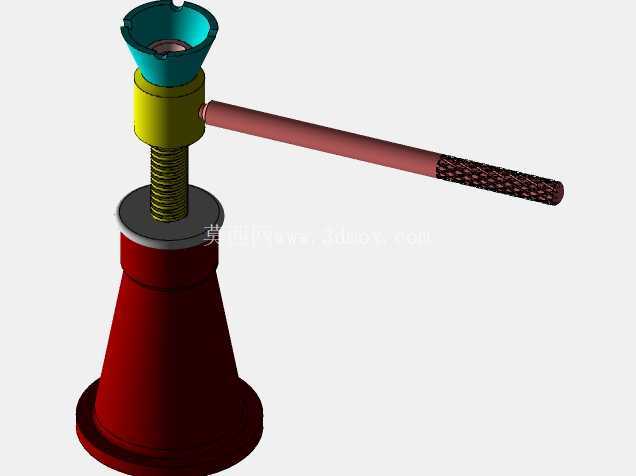

　　在设备检修、小型重物顶升、工装调平这类现场作业场景里，手动螺旋顶升设备是一线作业人员最常接触的基础工装，没有复杂的液压管路，也不需要外接动力源，完全靠人力操作就能完成数吨级重物的稳定顶升，在汽修、机加工装配、建筑小型构件调整、仓储货位微调等场景里都有极高的出镜率。这套螺旋顶升结构的核心传动逻辑是梯形螺纹副的自锁特性，不同于滚珠丝杠的高传动效率，梯形螺纹的大升角设计能在顶升到位后自动锁止位置，不会因为负载反向作用力出现滑降，这也是手动螺旋顶升设备最核心的安全设计点，不需要额外加装锁止销或者制动结构，仅靠螺纹副本身的机械特性就能实现负载保持，大幅降低了现场作业的故障风险。从结构分层来看，底部的锥形承座是整个设备的负载承载基础，锥面造型的设计一方面是扩大底部支撑的接触面积，降低单位面积的地面压强，避免在软质地面作业时出现下陷，另一方面锥形结构的刚性比直筒结构更好，在承受偏载的时候能更好地分散应力，不会因为局部应力集中出现壳体开裂。承座上方的托盘是直接和被顶升重物接触的部件，碗状的内凹造型可以卡住被顶升件的支撑凸台，避免顶升过程中重物滑移，托盘和内部螺杆顶端之间设置了推力轴承，转动操作杆顶升的时候，托盘不会跟着螺杆一起转动，减少了托盘和重物接触面的摩擦，不会刮伤被顶升工件的表面。

　　操作杆采用长力臂设计，杆身的滚花握持段能增加手部和杆身的摩擦力，即使手上沾有油污也能稳定施力，按照梯形螺纹的导程计算，单圈操作杆转动对应的顶升行程很小，配合长力臂的杠杆作用，普通人不需要太大的握力就能撬动数吨的负载，符合手动作业的人机工程要求。设计这套结构的时候，首先要明确的是安装边界和作业空间要求，底部承座的直径决定了最小作业坑的尺寸，操作杆的长度决定了作业时需要预留的转动空间，不能出现操作杆转动时碰到周边障碍物的情况，这也是现场选型时最容易忽略的点——很多作业人员只关注额定顶升重量，忽略了操作空间预留，导致设备运到现场后无法正常摇转操作杆。螺纹副的参数选择是整个设计的核心，螺距太小会导致顶升速度过慢，作业效率低，螺距太大则会失去自锁特性，带来安全隐患，同时螺纹的牙型强度要匹配额定负载，要核算螺杆的压杆稳定性，避免顶升高度达到上限时螺杆出现失稳弯曲。外壳和螺杆的配合段要设置足够长度的导向套，保证螺杆升降过程中始终保持垂直，不会出现偏斜，导向套的长度一般不小于螺杆直径的1.5倍，才能保证足够的导向精度，避免螺杆承受径向弯矩。

　　在实际应用中，这类螺旋顶升设备和液压千斤顶的适用场景有明显区分，液压千斤顶虽然顶升速度更快，但是存在密封件老化泄漏的风险，长时间负载保持的时候容易出现缓慢回落，而螺旋顶升设备靠机械结构锁止，可以长时间保持顶升位置不变，在需要长时间支撑重物的作业场景里，比如设备安装调平、构件焊接定位这类需要长时间保持位置的工序里，螺旋顶升结构的可靠性远高于液压类产品。另外这类结构的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，就能实现长达数年的使用寿命，没有密封件、单向阀这类易损件，在粉尘多、环境恶劣的作业现场，适应性比液压类顶升设备强很多。

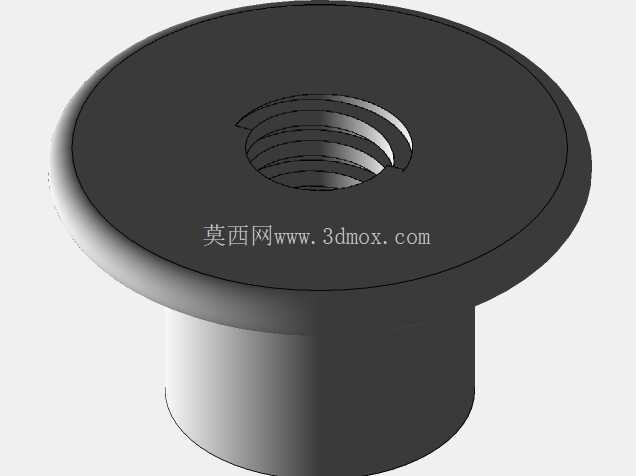

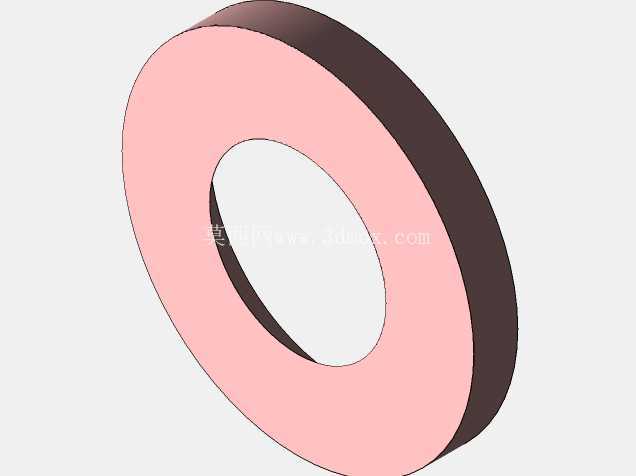

　　设计建模的时候要注意各部件的装配间隙，螺杆和螺母的配合间隙要控制在合理范围，间隙太小会导致转动卡滞，间隙太大则会出现顶升晃动，推力轴承的选型要匹配额定轴向负载，保证转动操作时的顺畅度，底部承座和螺母座的连接要采用过盈配合加骑缝销固定，避免大负载下螺母和底座出现相对转动。顶部碗状托盘的边缘要做倒圆角处理，避免作业时划伤操作人员，操作杆和螺杆的连接孔要采用贯通设计，操作杆可以在孔内滑动，调整不同的力臂长度，在刚开始顶升负载较大的时候，可以把操作杆拉到最长位置，减小施力，当负载接近顶升到位需要微调高度的时候，可以把操作杆推到靠近螺杆的位置，更精准地控制顶升行程，避免顶升过量。
