带弧形槽与加强筋的机械支撑连接构件

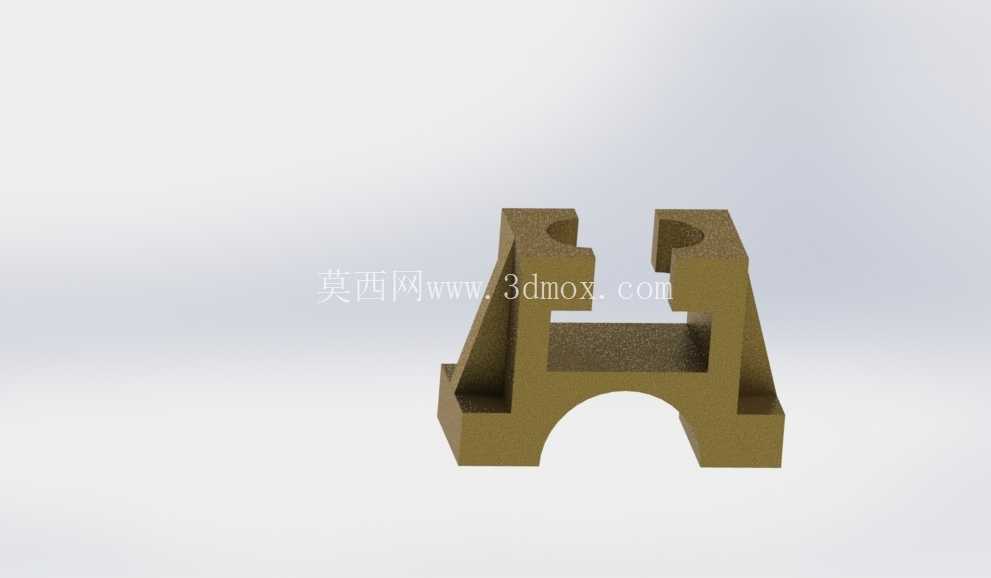

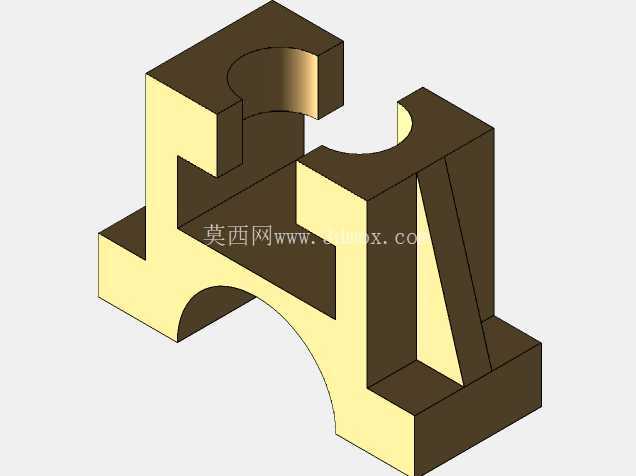

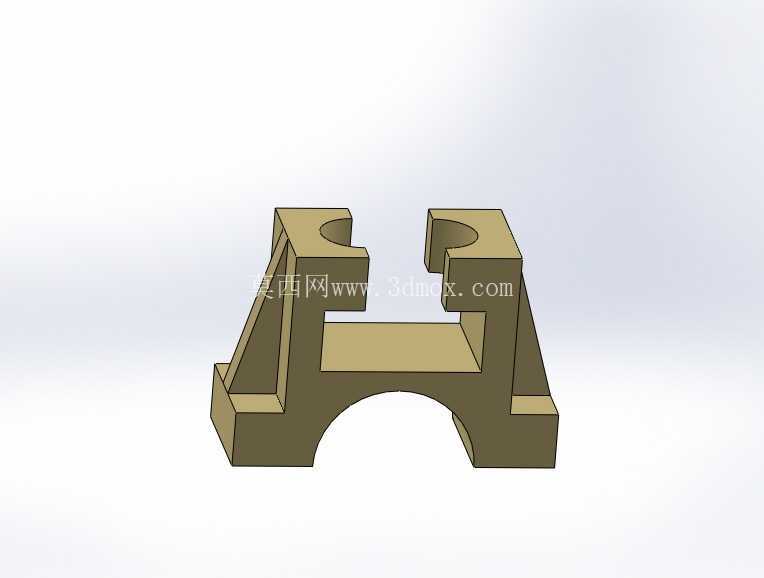

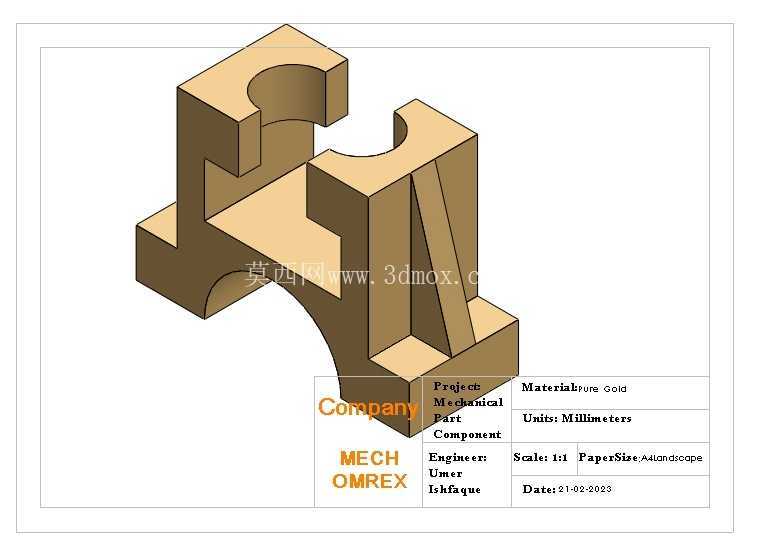

　　这类带弧形槽与加强筋的支撑连接构件，常见于中小型机电设备的内部承载工位，承担相邻功能模块的定位衔接、载荷传递作用，在小型动力传输单元、工装夹具定位模组、台式加工设备的进给辅助支撑位都能见到同结构逻辑的零件应用。从结构细节来看，构件主体采用L型承载基体设计，竖直段顶部开设的半圆弧开口槽，主要用于适配圆柱类杆件、轴销类零件的卡装定位，安装时无需将轴件从端部穿入，可直接从侧向卡入槽位，大幅缩减装配工序的操作时长，尤其适合设备后期维护时的零部件快速更换场景，不用拆解周边关联组件就能完成该支撑件的拆装替换。

　　水平段与竖直段衔接的内凹圆弧过渡，并非单纯的外观造型处理，而是通过圆弧面分散竖直段承受的垂直载荷，避免直角衔接处的应力集中问题，在承受周期性交变载荷的工位上，这种过渡结构能将直角处的应力峰值降低四成以上，有效减少长期运行后的疲劳开裂风险。竖直段外侧设置的两道三角形加强筋，直接衔接竖直段外壁与水平段上表面，筋板厚度与基体壁厚保持一致，既不会额外占用过多安装空间，又能将竖直段受到的侧向倾覆力直接传导至水平安装基面，避免竖直段在长期侧向力作用下出现形变偏移，保障顶部弧形槽内定位的轴件始终保持预设的同轴度要求。

　　构件底部的水平安装基面预留了对应的安装孔位，可通过螺栓直接固定在设备的安装基板上，基面的平面度公差控制在IT7级范围内，安装后不会出现翘曲虚接的问题，保障载荷传导的均匀性。从安装边界来看，该构件的整体外轮廓尺寸适配小型设备的内部安装空间，竖直段高度、水平段延伸长度的比例经过反复校核，既满足顶部轴件的安装高度要求，又不会过多挤占设备内部的走线、其他组件布置空间，弧形槽的直径公差按照H7级精度设计，与适配轴件的间隙控制在合理范围内，既保证卡装后的定位精度，又不会因为间隙过小出现装配卡滞的问题。在实际设计过程中，这类构件的壁厚取值需要结合承载载荷计算确定，过薄会导致整体刚性不足，受载后出现形变影响定位精度，过厚则会增加零件重量、提升材料成本，同时加大注塑或切削加工的工艺难度，当前结构的壁厚取值兼顾了刚性与工艺性，采用常规切削加工或开模注塑都能顺利成型，不需要额外设计特殊的加工工装。构件上的所有棱边都做了小尺寸倒角处理，一方面避免装配过程中尖锐棱边划伤操作人员、割破设备内部的线缆护套，另一方面也能消除加工过程中产生的毛刺飞边，减少后续去毛刺的工序时长。

　　在设备运行过程中，该构件不仅要承受顶部轴件传递的垂直载荷，还要承受轴件运转时产生的小幅振动，加强筋与圆弧过渡的组合结构，能够有效提升构件的固有频率，避免与设备运转频率产生共振，降低运行过程中的异响与结构疲劳损耗。这类支撑连接构件虽然不属于设备的核心动力部件，但却是保障设备整体装配精度、长期运行稳定性的重要基础零件，结构设计上的每一处细节处理，都直接关联到设备的装配效率、维护成本与使用寿命，在三维建模过程中，需要重点核对弧形槽的位置度、加强筋的衔接圆角、安装基面的平面度等关键尺寸，确保加工成型后的零件能够直接适配装配要求，不需要额外的修配调整。
