带安装孔凸缘式法兰连接座结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894690
  • 带安装孔凸缘式法兰连接座结构设计
  • 带安装孔凸缘式法兰连接座结构设计
  • 带安装孔凸缘式法兰连接座结构设计

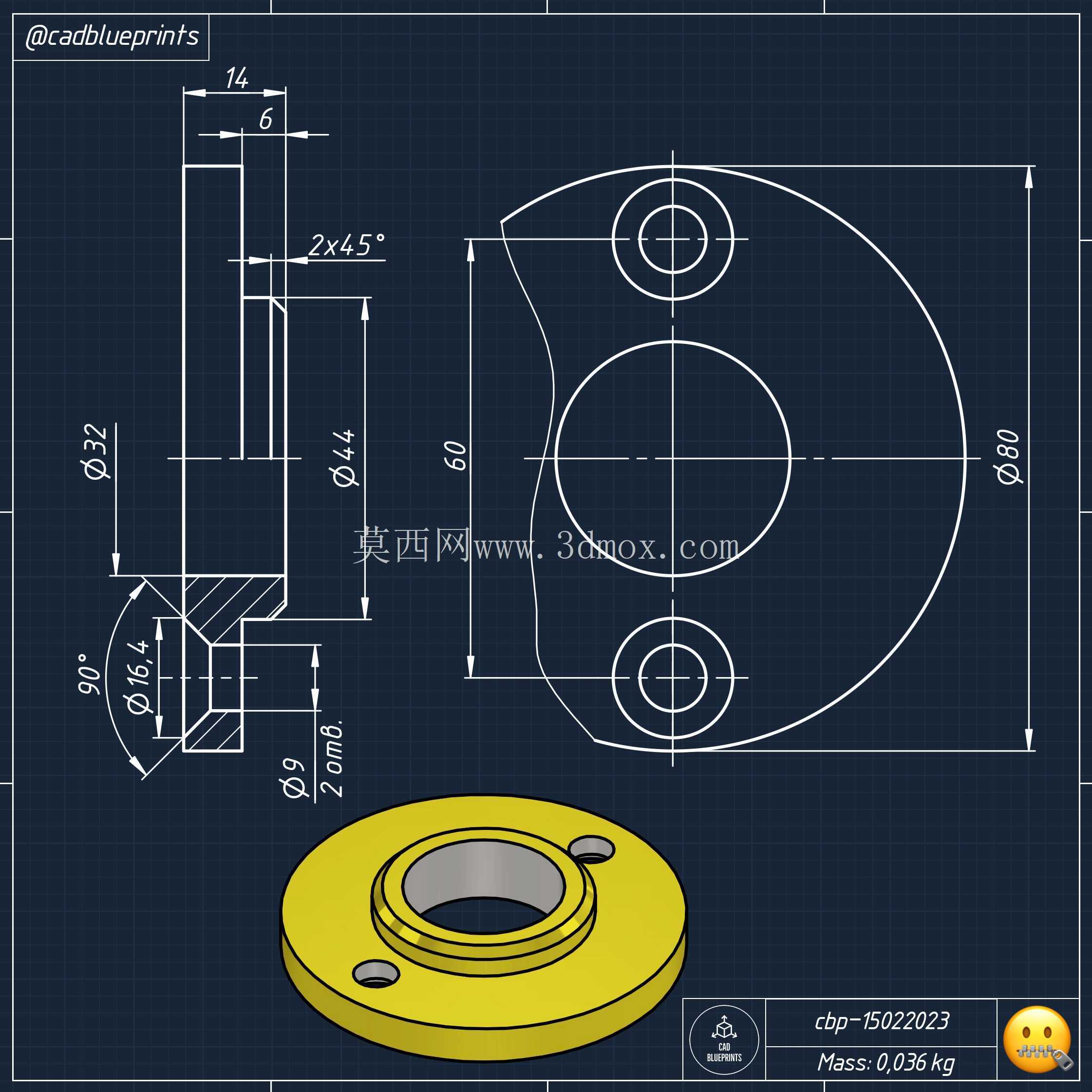

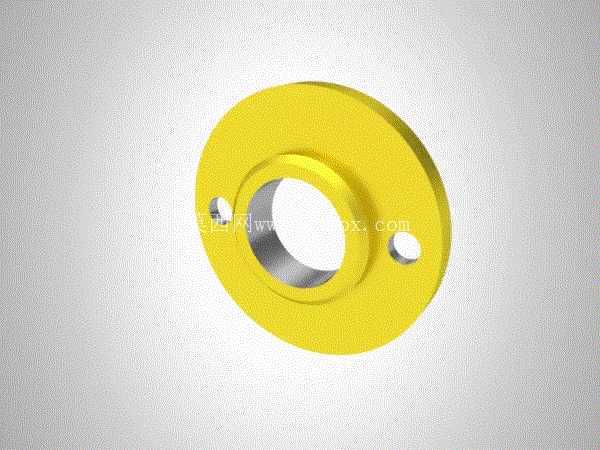

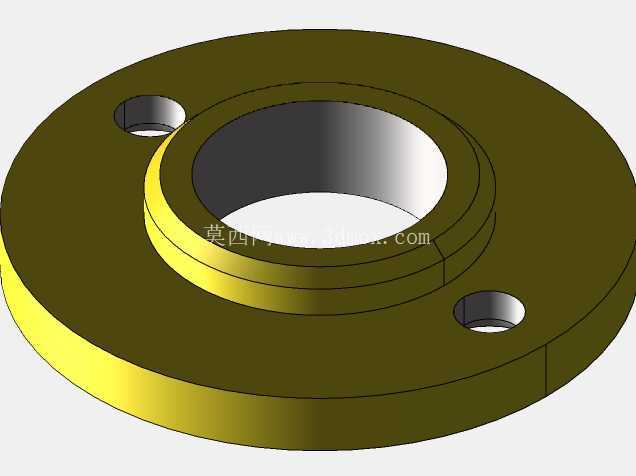

  在流体输送管路、小型机电设备的轴端定位、低压气动回路的元件接驳场景中,这类带双安装孔的凸缘式法兰连接座是十分常见的基础连接件,它的核心作用是实现两个不同口径部件的刚性对接,同时保证对接位置的同轴度与连接强度,避免设备运行过程中出现对接错位、介质渗漏或者连接松脱的问题。从结构设计逻辑来看,这类零件的设计首先要匹配对接端的尺寸边界:中间的通孔是核心的过流或者穿轴通道,孔径尺寸需要和对接的管件外径、待穿过的轴径保持间隙配合,单边间隙通常控制在0.1到0.3毫米之间,既保证装配时的顺畅度,也不会因为间隙过大造成定位偏移。

  外围的凸缘圆盘是主要的承压受力面,圆盘的外径尺寸需要根据实际的连接受力载荷计算,当用于1MPa以下的低压流体管路时,凸缘外径通常比中间通孔直径大2到3倍,保证螺栓锁紧后法兰面有足够的接触压强实现密封;如果是用于轴端定位的场景,凸缘厚度需要根据轴向载荷调整,避免锁紧后出现凸缘变形。圆盘上对称分布的两个安装孔,是用来穿装固定螺栓的,孔位的中心距设计需要严格匹配对接件上的螺纹孔位置,两个孔采用180度对称布局,相比三孔、四孔布局,在安装空间受限的场景下更便于操作,尤其是在设备内部管路密集、操作空间狭窄的位置,双孔布局只需要两次锁紧操作就能完成固定,装配效率更高。

  这类零件的安装边界需要重点关注:凸缘背面和对接面接触的位置,通常会设计0.2毫米深度的浅沉台或者直接做精加工平面,保证对接时的平面度,避免因为接触面存在斜度造成密封失效;中间通孔靠近对接端的位置会做1×45度的倒角,既可以去除加工毛刺,也能在装配时起到导向作用,方便管件或者轴体顺利穿入。从实际使用场景来看,这类法兰连接座在小型液压站的油路接驳、桌面型自动化设备的导向轴支座、小型水泵的进出水口连接中都有大量应用,设计时不需要额外做复杂的加强筋结构,因为整体是圆盘式对称结构,受力均匀,只要材料选用常规的45号钢或者铸铝,根据使用场景做对应的表面处理,比如钢制件做镀锌防锈、铝制件做阳极氧化提升耐磨性,就能满足绝大多数工况的使用需求。

  建模过程中需要注意几个细节:安装孔的位置度公差需要控制在0.05毫米以内,避免装配时螺栓无法顺利穿入;中间通孔和凸缘外圆的同轴度公差要控制在0.02毫米以内,保证对接后两个部件的同轴度,避免出现轴系偏心或者管路错位的问题;凸缘的两个端面需要保证平行度,平行度公差不超过0.03毫米,防止螺栓锁紧后零件出现倾斜,造成额外的安装应力。另外在设计时还要考虑安装后的操作空间,两个安装孔的中心到凸缘外圆的距离要留出足够的扳手操作空间,通常要比所用螺栓的螺母对边尺寸大3毫米以上,避免装配时扳手无法卡入螺母,影响装配效率。这类零件虽然结构简单,但是在整套设备中起到的连接定位作用十分关键,一旦尺寸设计出现偏差,很容易造成对接处渗漏、轴系运转卡滞、连接螺栓受剪断裂等问题,因此在建模阶段就要把各个配合尺寸、形位公差、安装边界都考虑周全,不能因为零件结构简单就忽略细节设计。
