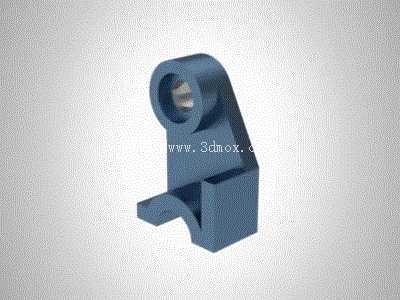

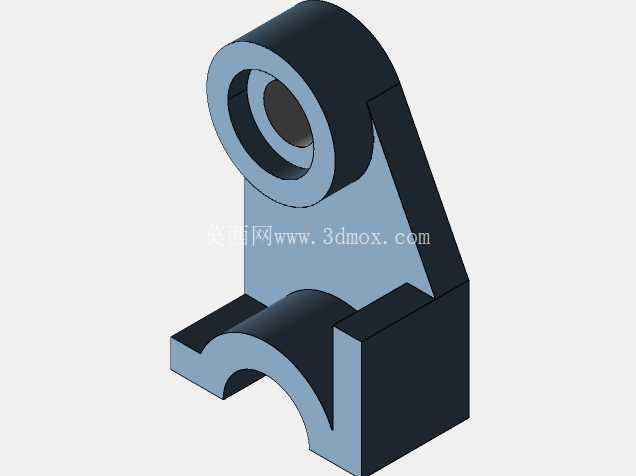

带铰接孔异形支撑定位机械构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894677
  • 带铰接孔异形支撑定位机械构件
  • 带铰接孔异形支撑定位机械构件
  • 带铰接孔异形支撑定位机械构件

  这类带铰接孔的异形支撑定位构件,多应用在轻工自动化生产线的工件定位工位、小型工装夹具的铰接支撑单元,以及部分检测设备的可调式定位模块中,承担着铰接转动限位、工件侧向支撑、安装基准定位的多重作用,区别于标准型材拼接的支撑结构,这类一体成型的异形件能在狭小安装空间内同时满足多维度的装配需求,减少零散紧固件的使用数量,提升工位结构的整体刚性。

  从实际使用场景来看,这类构件常被安装在工装基板的侧边位置,上部的通孔用于穿装铰接销轴,连接摆臂类的活动组件,销轴与孔的配合公差多选用H7/g6间隙配合,既保证摆臂转动的顺畅度,又能控制径向窜动量在0.02mm以内,避免活动端出现过大的定位偏差。下部的块状基座是主要的安装承载部分,底部的定位面需要与安装基板完全贴合,装配时通过侧面的凸台结构卡入基板的定位槽内,实现快速对位,不需要反复调整安装位置,能有效缩短工装的装配调试周期。下部伸出的钩状结构,主要用于承载侧向的限位挡块,当摆臂转动到设定角度时,挡块会与钩状结构的上表面接触,实现硬限位,限位面的角度经过精确计算,能保证摆臂停止位置的重复定位精度控制在0.05mm以内,满足自动化工位的节拍定位要求。

  在设计思路上,这类构件优先采用一体铣削成型的结构方案,避免焊接拼接带来的变形问题,整体材质多选用45号钢调质处理,表面做发黑防锈处理,兼顾结构强度与使用成本。上部铰接孔的位置做了局部加厚处理,因为铰接位置是应力集中区域,加厚后能有效降低销轴转动时对孔壁的压应力,避免长期使用后出现孔壁变形、铰接松动的问题。构件侧面的斜向过渡面并非单纯的造型设计,而是经过受力仿真优化后的结构,在保证整体强度满足1500N径向载荷要求的前提下,尽可能削减非承载区域的材料厚度,降低构件自身重量,同时避免直角结构带来的应力集中问题,斜向面的倾斜角度设置为42度,刚好能避让摆臂转动时的运动轨迹,不会出现运动干涉。

  从安装边界尺寸来看,这类构件的整体高度控制在85mm以内,基座部分的宽度为42mm,厚度为30mm,上部铰接孔的中心距离基座底部安装面的高度为62mm,这个尺寸是匹配常规小型工装的安装空间设定的,不会与周边的气动元件、传感器组件产生空间冲突。下部钩状结构的伸出长度为18mm,限位面的宽度为12mm,能承受摆臂带来的800N冲击载荷而不发生塑性变形。基座上的两个安装沉孔采用M6内六角螺钉安装,沉孔的深度设置为6mm,保证螺钉安装后头部不会高出基座表面,避免对工件放置造成干涉。铰接孔的内径为12mm,孔内可以加装铜套来提升耐磨性能,铜套与孔采用过盈配合,过盈量控制在0.01-0.02mm之间,长期使用磨损后只需要更换铜套即可,不需要整体更换构件,降低后期维护成本。

  在实际建模过程中,需要重点关注各个配合面的形位公差要求,基座底部安装面的平面度要求控制在0.01mm以内,保证安装后不会出现倾斜;铰接孔的轴线与底部安装面的平行度要求为0.02mm/100mm,避免销轴安装后出现倾斜,导致摆臂转动卡滞。下部钩状结构的限位面与铰接孔轴线的位置度公差控制在0.03mm以内,保证摆臂的限位角度准确。所有的棱边都做了R1的圆角处理,避免装配时划伤操作人员,同时减少热处理过程中的应力开裂风险。这类构件虽然外形不算复杂,但各个尺寸的关联性很强,任何一个尺寸的偏差都可能导致装配后出现运动干涉或者定位精度不足的问题,建模时需要先确定安装基准面,再依次推导铰接孔位置、限位面位置、安装孔位置的尺寸链,保证各个尺寸的公差累积在允许范围内。
