带三安装孔腰型法兰连接固定件

　　这类腰型结构的多孔法兰固定件，在液压管路接驳、气动元件安装、小型动力单元的端面固定场景中应用十分广泛，区别于常规圆形法兰的整周螺栓布局，腰型轮廓的设计核心是适配狭窄安装空间的排布需求，很多设备的侧壁、阀组的集成安装面没有足够的圆周空间布置整圈螺栓，这类拉长轮廓的法兰件就能在保证连接强度的前提下，压缩横向占用的安装尺寸。

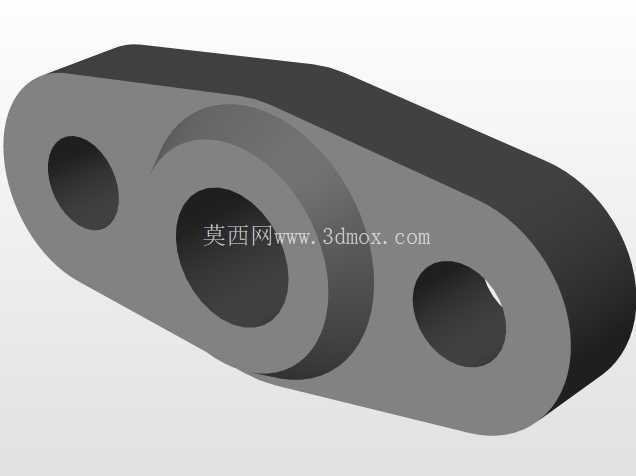

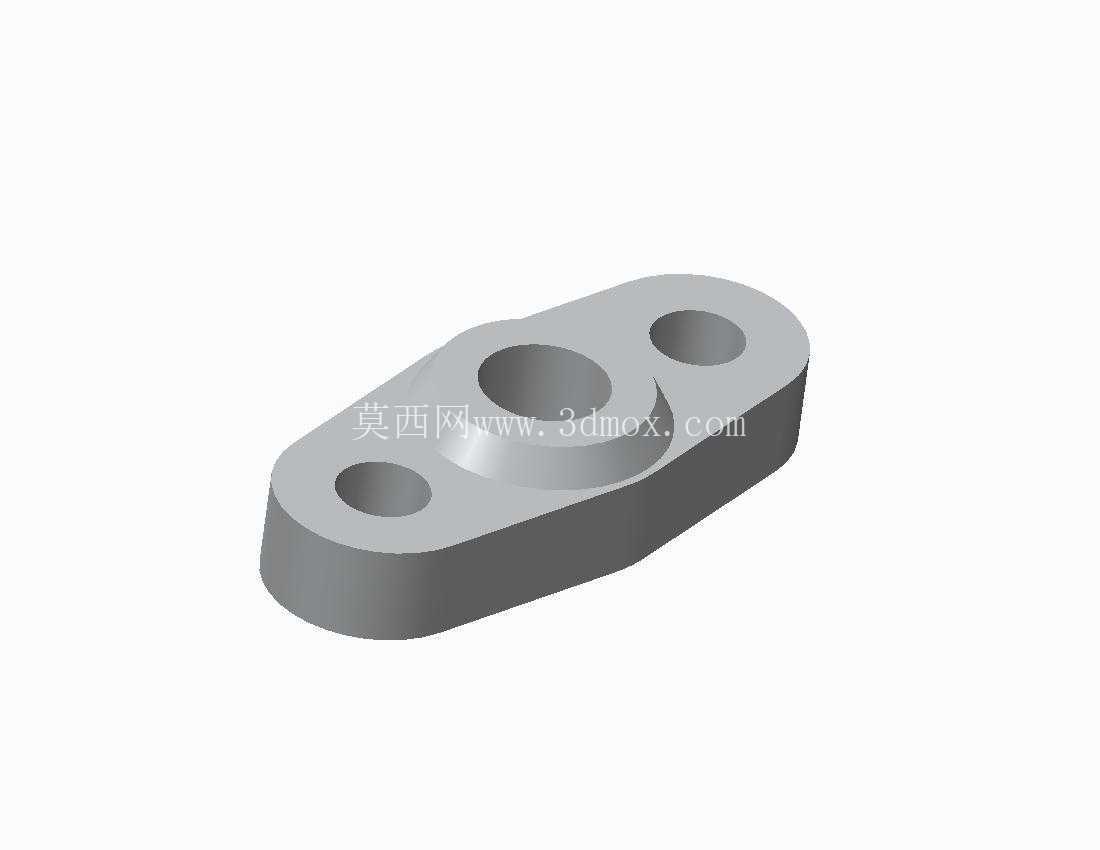

　　从结构功能来看，件体上的三个通孔承担不同的作用，中间尺寸更大的通孔是介质或轴件的过流/过孔通道，两侧对称分布的两个小孔是安装螺栓的穿装孔，这种两孔固定的布局相比四孔法兰，安装时的对位容错率更高，现场装配时不需要反复转动件体对齐多个孔位，只要将两个安装孔对准基座上的螺纹孔即可完成初步定位，对于需要经常拆装维护的管路检测口、传感器安装座来说，这种结构能大幅缩短现场运维的装配时间。

　　设计这类零件的时候，首先要确认中间过孔的通径匹配需求，过孔的内径要比穿过的管路外径或轴件直径大0.2-0.5mm，既保证装配时能顺利穿入，又不会因为间隙过大导致定位偏移；两侧安装孔的中心距需要严格匹配基座上的螺纹孔间距，公差一般控制在±0.1mm以内，避免出现孔位错位无法穿装螺栓的问题。件体的厚度设计要结合实际受力情况计算，如果是用于承压管路的连接法兰，厚度要满足额定压力下的抗弯强度要求，避免螺栓锁紧后件体出现变形导致密封面渗漏；如果是仅起支撑固定作用的安装座，厚度可以适当减薄以控制整体重量。

　　外形轮廓的腰型圆弧过渡是设计时容易忽略的细节，两端的圆弧半径一般取件体宽度的一半，保证轮廓平滑无尖角，既可以避免安装时锐角划伤操作人员，也能减少零件在搬运、装配过程中因为磕碰导致的边缘变形。件体的上下两个端面需要保证平面度要求，尤其是和密封垫接触的安装面，平面度公差要控制在0.05mm以内，表面粗糙度达到Ra3.2即可，不需要过高的加工精度，平衡密封性能和加工成本。

　　安装边界方面，这类零件的安装空间只需要预留出比腰型轮廓单边大3mm的操作空间即可，螺栓锁紧时可以从件体的侧面放入扳手，不需要在法兰周圈预留整周的扳手操作空间，这也是这类结构在紧凑集成设备中被大量使用的核心原因。实际应用中，这类法兰件常搭配橡胶密封垫或紫铜密封垫使用，两个安装螺栓的锁紧力矩要保持一致，避免因为力矩不均导致件体倾斜，出现介质渗漏或者轴件卡滞的问题。

　　从建模逻辑来看，绘制这类零件时优先采用草图拉伸的基础特征，先绘制腰型的外轮廓和三个内孔的截面，一次性拉伸成型主体结构，不需要额外做复杂的切除特征，后续只需要对孔口和外轮廓边缘做0.5mm的倒角处理，去除加工毛刺即可。建模时要注意安装孔的沉头设计需求，如果采用内六角螺栓安装，需要在安装孔的上端加工对应规格的沉头孔，保证螺栓锁紧后头部不高出法兰表面，避免和周边其他零件产生干涉。

　　这类零件虽然结构简单，但是在很多流体设备、自动化生产线的气路连接模块中是不可或缺的基础连接件，设计时不需要追求复杂的结构，重点是匹配实际安装场景的空间限制、受力需求和装配便利性，用最简单的结构满足使用要求，才是机械结构设计的核心思路。很多刚入行的设计人员容易在这类基础零件上做多余的结构设计，比如增加不必要的加强筋、异形轮廓，反而会提升加工成本，也给现场装配带来额外的麻烦，回归功能本身的设计才是最合理的方案。
