L型带孔安装固定支座结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:894763
  • L型带孔安装固定支座结构设计
  • L型带孔安装固定支座结构设计
  • L型带孔安装固定支座结构设计

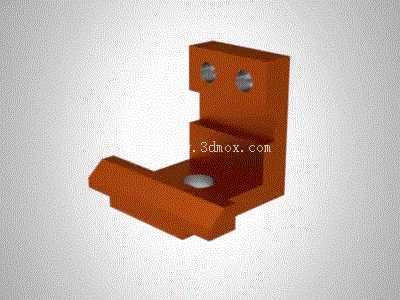

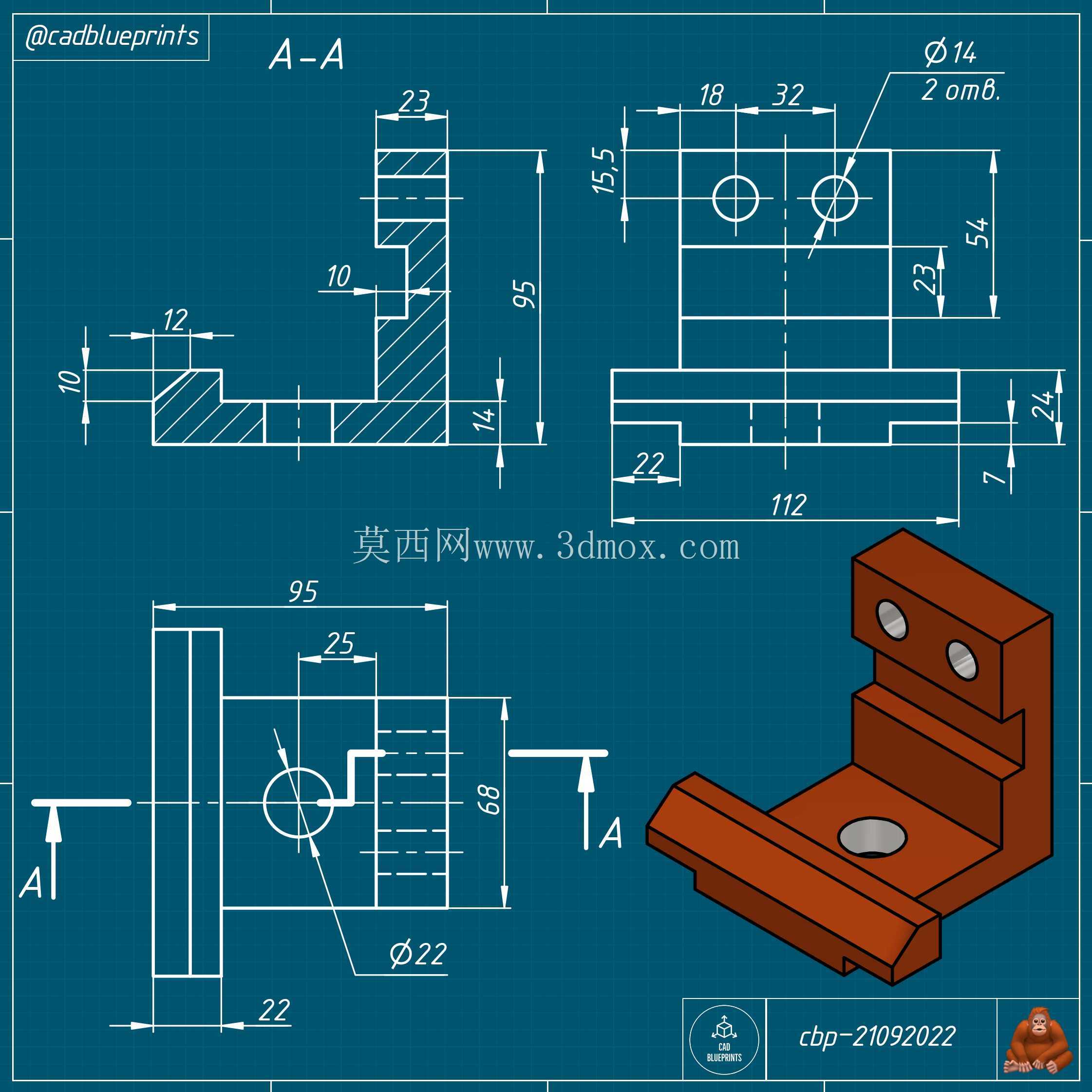

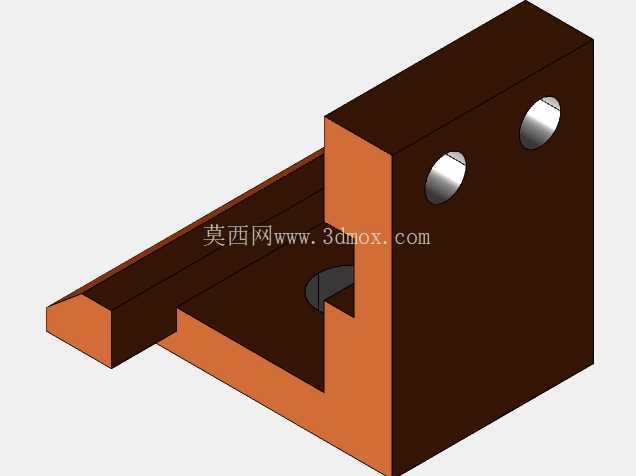

  这类L型弯折结构的固定支座,在低压配电柜体内部走线固定、小型电源模块侧边挂载场景里十分常见,日常做结构排布时经常会碰到需要在垂直立面和水平安装面之间做转接承载的需求,这类零件就是为解决两个垂直安装面之间的部件挂载、定位支撑而设计的。从结构形态来看,零件整体采用直角弯折的一体式构型,竖直立板上开设两个同轴度要求不高的通孔,用于穿装螺栓将支座整体固定在垂直安装基准面上,孔位间距按照常规M4/M5紧固件的安装边距预留,不会出现螺栓头干涉相邻部件的问题;水平托板上开设单个沉孔,用于承托固定上方搭载的小型元件,沉孔设计可以让固定螺栓的头部完全埋入零件表面以下,避免突出的螺栓头剐蹭搭载元件的底部,也能让搭载元件的安装面完全贴合托板平面,减少装配后的虚位晃动。

  做这类零件的三维建模时,首先要确定两个安装面的垂直公差,一般这类民用电气配套的固定件,两个面的垂直度控制在0.1mm以内就完全满足使用要求,不需要过高的形位公差增加不必要的加工成本;弯折处的内圆角要按照板材冲压或者型材铣削的加工工艺预留,不能做成直角清根,否则不管是采用钣金折弯还是整块料铣削加工,内角位置都会出现应力集中,长期受载后容易从弯折根部出现裂纹。零件的壁厚设计要结合实际承载重量来定,日常用来固定重量在2kg以内的小型电源模块、接线端子排时,3mm的壁厚就足够提供稳定支撑,不需要额外做加强筋结构,整体结构更简洁,加工工序更少。

  实际安装使用时,竖直面的两个固定孔可以适配不同孔距的安装基准,现场装配时如果遇到基准面孔位有小范围偏差,也可以将孔位适当扩大做成长圆孔来调整安装位置,不会影响整体的固定强度;水平托板的伸出长度要控制在合理范围,避免托板过长导致挂载后出现端部下挠,一般伸出长度不超过竖直板高度的三分之二,就能保证承载后的结构刚性。零件的边缘全部做了0.5mm的倒角处理,避免装配时锋利的边角划伤操作人员的手部,也不会刮破配套的线缆绝缘层,这也是电气安装类五金件必须考虑的细节设计。

  从安装边界来看,这类支座占用的安装空间很小,竖直方向的安装高度只需要预留立板的高度尺寸,水平方向只需要留出托板伸出长度加上安装操作的扳手空间即可,不会过多占用柜体内部的宝贵走线空间,在紧凑排布的低压柜、小型控制盒内部都能灵活布置。零件表面做了氧化或者喷塑处理,既可以提升防锈能力,也能起到一定的绝缘作用,避免和金属安装面之间出现意外导通的问题,适配电气安装场景的使用要求。建模过程中要注意各个孔位的中心距尺寸标注清晰,安装面的平面度要求明确,加工时不需要过高的表面粗糙度,Ra3.2就完全满足使用需求,兼顾加工成本和使用性能。这类零件虽然结构简单,但是在电气安装、小型设备机架搭建、自动化设备周边辅件固定场景里的用量很大,结构设计的合理性直接影响现场装配的效率和长期使用的可靠性,设计时要充分考虑现场安装的操作空间、紧固件的装配干涉、长期承载的结构强度这些实际工程问题,不能只看外观形态忽略实际使用中的细节需求。
