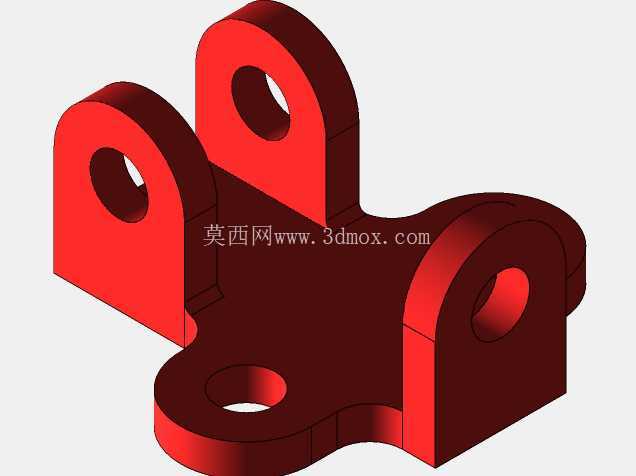

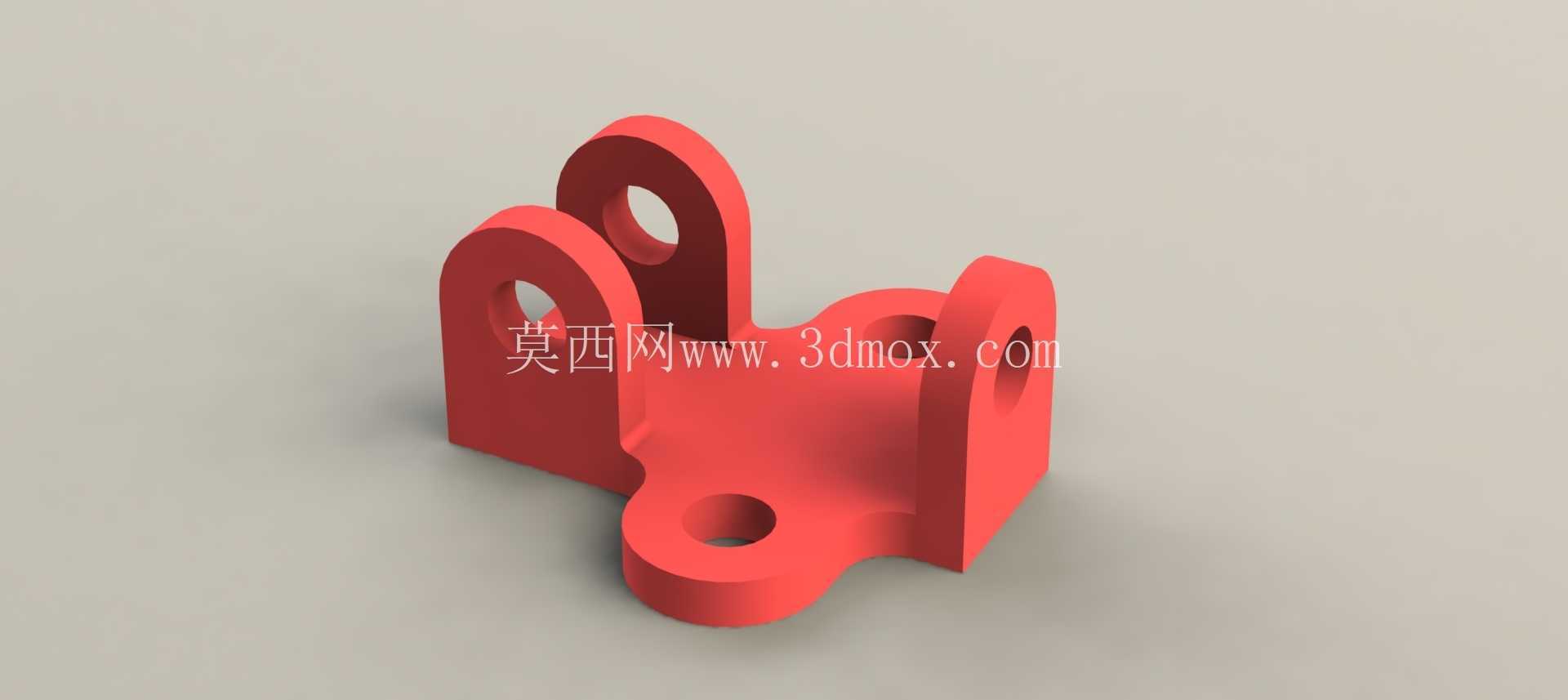

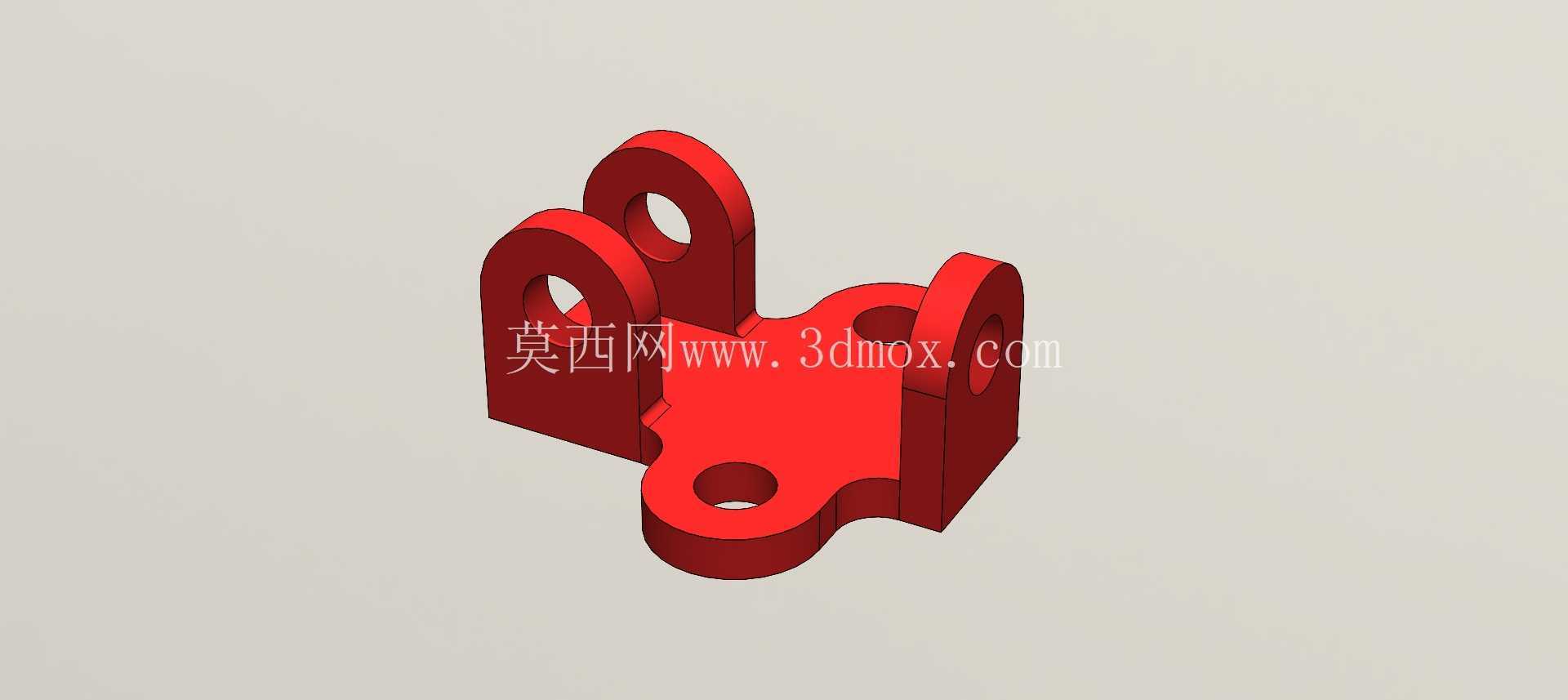

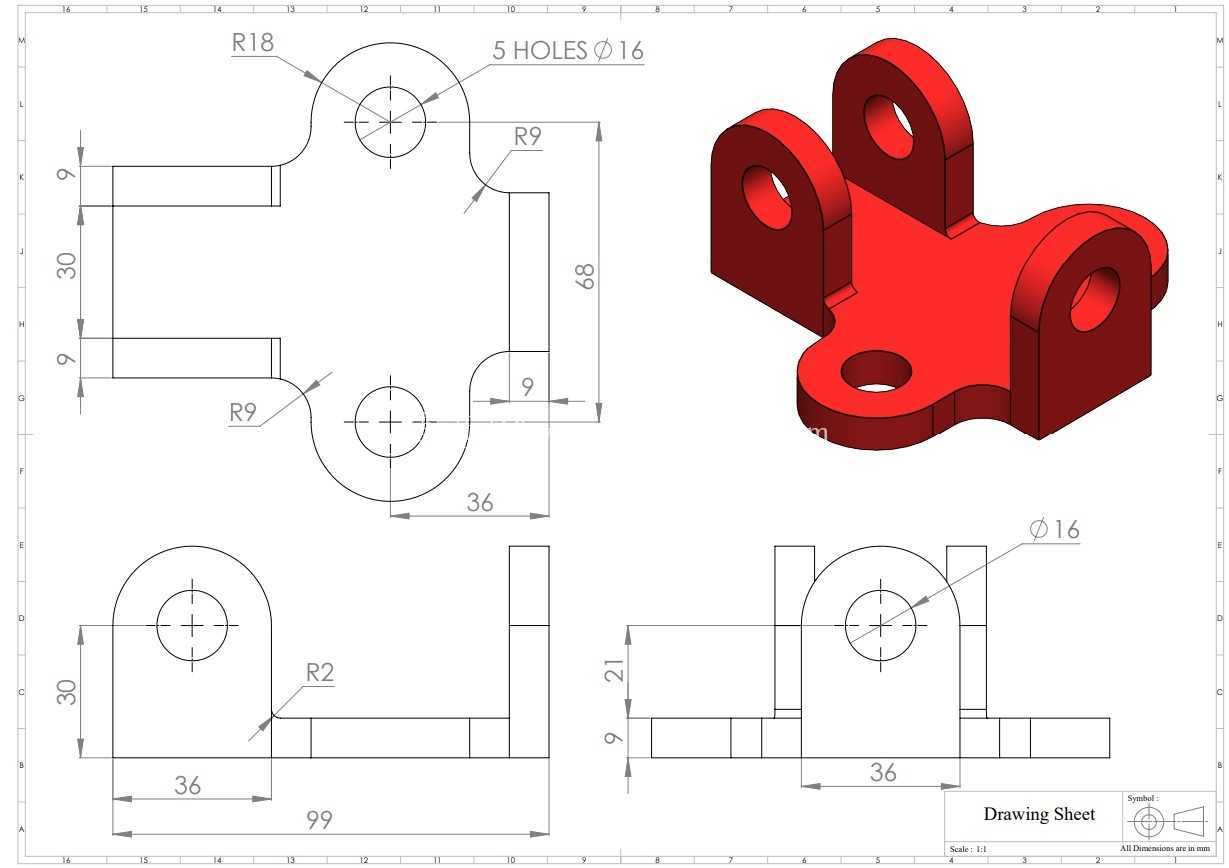

这类多耳带孔的铰接支座,在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍,日常做设备改型时经常会碰到类似的安装需求——既要给摆动类执行件提供稳定的回转支撑,又要保证支座本身和安装基面的贴合度足够,不会在频繁往复动作下出现连接松动。从结构上看,主体采用一体化成型的座体设计,底部设置了两个带通孔的安装凸台,凸台的沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度,安装后螺钉头不会突出座体底面,能保证整个支座和安装基板完全贴合,不会出现局部翘曲导致的受力不均。
三个带孔的耳板分别朝向不同的空间方向,其中两个平行布置的耳板位于座体后侧,孔位同轴度公差控制在0.02mm以内,用来穿装铰接销轴,连接摆臂类零件,单耳板位于座体侧方,主要用来安装辅助限位杆或者气弹簧支撑端,分散主铰接位的径向受力。设计的时候首先要考虑的是受力边界,这类支座通常承受的是径向剪切力和小幅度的轴向倾覆力矩,所以耳板的厚度没有做冗余设计,刚好比配套的销轴直径大1.5mm,既保证足够的抗剪强度,又不会浪费材料、增加整体重量。座体中间的凹陷区域是特意做的减重设计,去掉了不受力的实体部分,同时凹陷的边缘都做了R2的圆角过渡,避免应力集中在转角位置,长期受交变载荷的时候出现裂纹。
安装边界上,两个底部安装孔的中心距是按照常用的工业铝型材槽距来匹配的,可以直接安装在30系列或者40系列的铝型材工作台上,不需要额外做转接板,降低装配复杂度。耳板上的铰接孔公差选的是H7,和常用的g6公差销轴配合属于间隙很小的滑动配合,既保证转动灵活,又不会因为间隙过大出现摆臂晃动的问题。实际使用的时候,后侧双耳板连接的摆臂可以在垂直平面内做0到90度的摆动,侧方单耳板连接的支撑件可以根据摆臂的行程调整阻尼,避免摆臂到位时出现硬冲击。座体的底面做了平面度处理,粗糙度控制在Ra1.6,安装时不需要额外加调整垫片就能保证安装精度。
很多新手做这类支座设计的时候容易犯的错误是把耳板和座体的连接位置做直角过渡,实际受力的时候这个位置是应力集中最严重的地方,很容易在频繁摆动后出现断裂,所以这个结构在所有耳板和座体衔接的位置都做了渐变的圆角过渡,把应力分散到更大的接触面上。另外三个耳板的孔位高度差是经过匹配计算的,当后侧铰接的摆臂摆动到最大角度时,侧方耳板连接的支撑杆刚好处于受力死点,能给摆臂提供稳定的支撑,不会出现回缩的问题。底部的两个安装凸台比座体底面突出0.5mm,就算安装基面有轻微的不平整,拧紧安装螺钉的时候也能通过凸台的微小变形让整个支座固定牢靠,不会因为基面平面度误差导致支座受力后产生内应力。这类结构不需要做额外的表面处理,采用常用的45号钢加工后做喷塑处理就能满足一般车间环境的防锈需求,如果是在有腐蚀性的环境下使用,也可以换成304不锈钢材质加工,结构尺寸不需要做调整就能直接替换。
