手动式箱体压碎装置结构设计

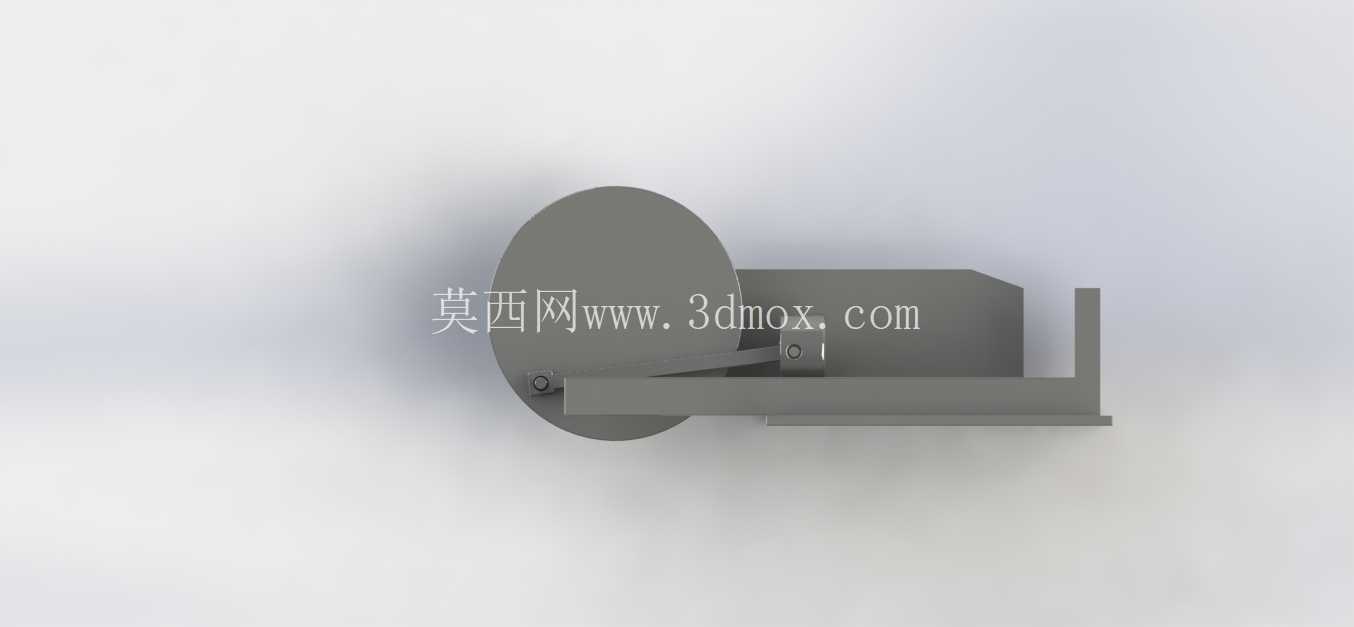

　　从结构设计逻辑来看，装置采用偏心轮驱动压合的传动方案，圆形偏心转盘作为手动施力端，操作人员转动转盘即可通过连接的连杆带动压合块做直线往复运动，压合块与装置侧边的L型定位挡边形成压合作业腔，待处理的箱体放置在挡边与压合块之间的平台上，转动转盘过程中压合块逐步向挡边方向推进，通过持续施加的机械压力将放置在作业腔内的箱体压溃变形，实现体积缩减。整个传动结构没有复杂的齿轮组或液压元件，连杆与偏心轮、压合块的连接均采用销轴铰接，铰接位置预留了合理的配合间隙，既保证传动过程无卡滞，也降低了加工精度要求，普通机加工车间即可完成全部零件的加工制作。在小型加工车间、包装废弃物预处理、实验室小批量物料处理场景中，常需要对废弃纸质箱体、薄塑料包装盒进行压碎减容处理，大型自动化破碎设备不仅占地空间大，采购与运维成本高，对于小批量、零散的箱体破碎需求而言存在明显的产能浪费，手动式箱体压碎装置正是针对这类细分场景设计的轻量化处理设备。该装置采用纯手动驱动形式，无需接入电源或气源，可直接放置在工作台面使用，适配小空间作业场景，对于没有工业动力接入的临时作业点、小型仓储分拣点也能正常使用。

　　装置的底座采用平板式结构，底部为平整安装面，可通过螺栓固定在标准工作台面上，也可直接放置在平整地面使用，整体安装边界尺寸控制在小型工作台可容纳范围内，不需要额外预留大型设备的安装空间，压合作业行程根据常见小型包装盒、废弃箱体的尺寸设计，可满足常规厚度的纸质、薄塑料箱体的压碎需求，压合过程中依靠机械力缓慢施压，不会出现高速破碎产生的碎屑飞溅问题，作业过程安全性更高，不需要额外配置防护挡板。L型定位挡边采用直角折弯结构，两个垂直的立面分别对箱体的两个相邻侧面进行定位，压合过程中箱体不会出现偏移滑脱，保证压合受力均匀，避免局部受力不足导致的压合不彻底问题。

　　偏心转盘的直径设计充分考虑手动施力的力矩需求，操作人员无需施加过大的握力即可带动压合块产生足够的压碎力，长时间作业也不会产生过度的肢体疲劳。装置的所有结构件均采用常见的金属板材、型材加工而成，没有特殊定制的异形零件，后期维护过程中如果出现零件磨损，可直接采用常规板材替换，不需要采购专用配件。从实际使用流程来看，操作人员仅需将待处理的箱体平整放置在压合平台上，靠紧L型定位挡边，单手转动偏心转盘即可完成压合作业，压合完成后反向转动转盘即可带动压合块复位，取出压碎后的箱体即可进行下一次作业，整个操作流程没有复杂的步骤，不需要对操作人员进行专门的设备操作培训，普通工作人员即可快速上手使用。相较于大型破碎设备，该装置没有高速运转的粉碎刀组，不存在刀具磨损后需要定期刃磨更换的问题，日常仅需在铰接销轴位置定期加注润滑脂即可保证传动顺畅，维护成本极低。针对零散废弃箱体的减容处理需求，该装置可以将箱体体积压缩至原体积的五分之一到三分之一，大幅降低废弃箱体的存储占用空间，减少废弃物清运的频次，尤其适合小型电商仓储点、办公区废弃物收集点、小型包装加工车间这类日处理废弃箱体量不大的场景使用。

　　在结构细节设计上，压合块与平台接触面采用间隙配合，压合块移动过程中不会与平台表面产生摩擦，避免长期使用后平台表面出现磨损沟槽，保证压合块移动的平顺性；偏心轮与转轴之间采用键连接固定，传递扭矩过程中不会出现相对转动，保证动力传递的可靠性；连杆两端的铰接孔内预留了润滑脂存储槽，可长时间存储润滑脂，延长铰接位置的维护周期。整个装置的结构设计完全围绕手动作业的轻量化、易操作、低维护需求展开，没有冗余的功能结构，所有零件的设计都服务于手动压碎箱体的核心功能，在保证结构强度满足压合作业受力需求的前提下，尽可能简化零件结构，降低整体制作难度与制作成本。
