带凸台圆柱安装座的机械结构件

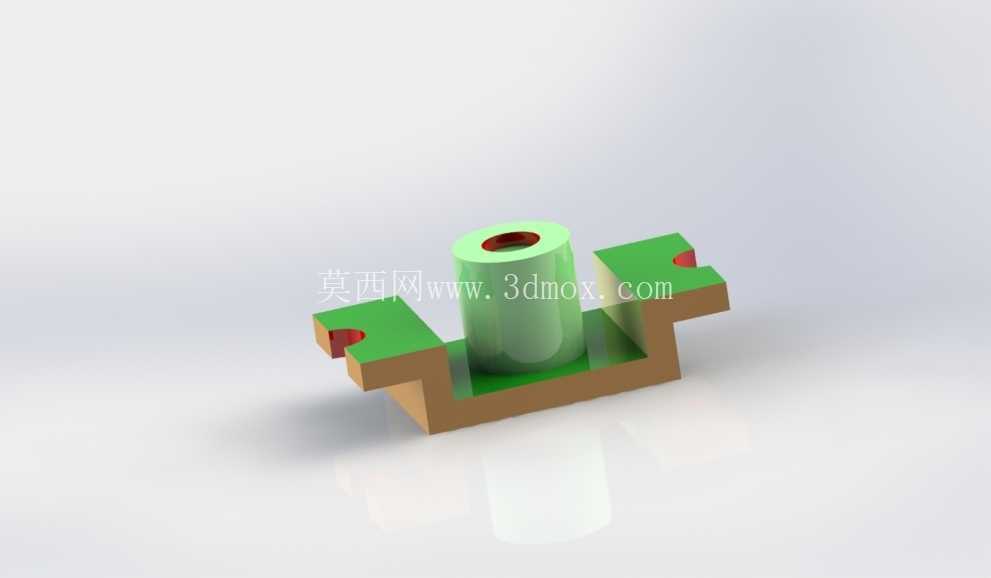

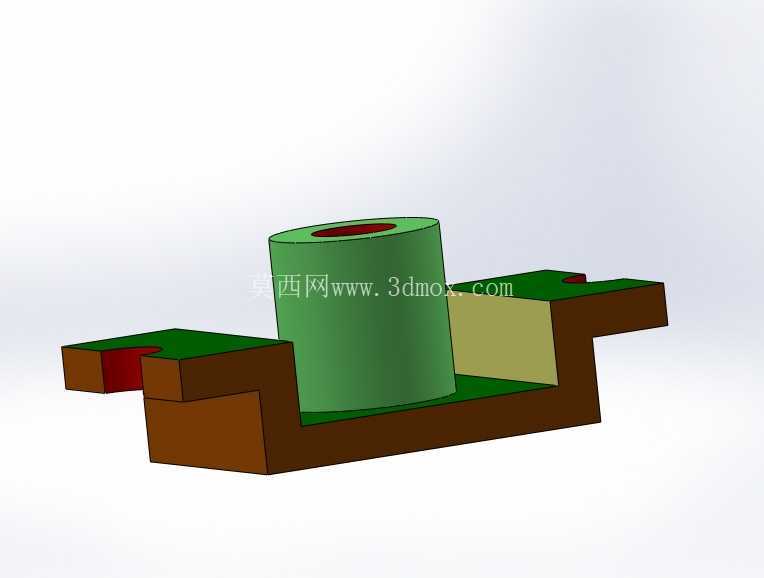

　　在电源变压器的配套结构设计中，这类带中心圆柱凸台的安装基座是十分常见的配套承载零件，主要承担变压器内部绕组骨架的定位支撑、以及与外部安装面的固定衔接作用，日常在小功率工频电源变压器、低压控制回路变压器的内部装配环节中，这类零件的尺寸适配性直接决定了整机组装的同轴度与长期运行的结构稳定性。从结构设计逻辑来看，零件采用一体化铣削成型的结构思路，底部为长条形安装基板，基板两侧开设对称的半圆缺口作为安装让位结构，避免装配时与周边紧固件、壳体凸筋产生干涉，基板中部向上延伸出带中心通孔的圆柱凸台，中心通孔用于穿过绕组的中心固定轴或者接线导柱，凸台的环形端面则作为绕组骨架的承载面，保证骨架安装后不会出现径向偏移。

　　从尺寸边界来看，零件整体长度控制在128毫米，基板总宽度为40毫米，圆柱凸台的外径为26毫米，中心通孔直径为10毫米，基板的安装定位高度为30毫米，凸台突出基板表面的高度为40毫米，两侧安装缺口的中心距离基板端面为10毫米，所有尺寸均按照毫米级公差进行设计，适配常规小型变压器的内部安装空间，不会出现超出壳体安装边界的情况。在实际应用场景中，这类零件除了用于电源变压器的内部支撑，也可作为小型电控模块的安装基座，在低压配电控制柜、小型家电控制板、工业传感器安装支架等场景中，只要涉及到中心轴类零件的垂直固定、以及平面安装的承载需求，都可以通过调整局部尺寸来适配对应的安装场景。

　　设计过程中重点考虑了装配的工艺性，基板底部与安装面接触的区域做了平面度公差约束，保证安装后不会出现翘曲，圆柱凸台的外圆与中心通孔保持严格的同轴度要求，避免穿轴时出现卡滞，两侧的让位缺口采用半圆结构，相比方形缺口更易加工，同时能减少应力集中，避免零件在长期受振动的工况下出现开裂。从结构受力角度来看，圆柱凸台与基板衔接的位置做了轻微的圆角过渡，分散绕组压装时产生的局部应力，基板上凸台周边的平面区域预留了8毫米的压装边距，可供压装工装定位，保证装配时压力均匀作用在基板上，不会导致凸台倾斜。

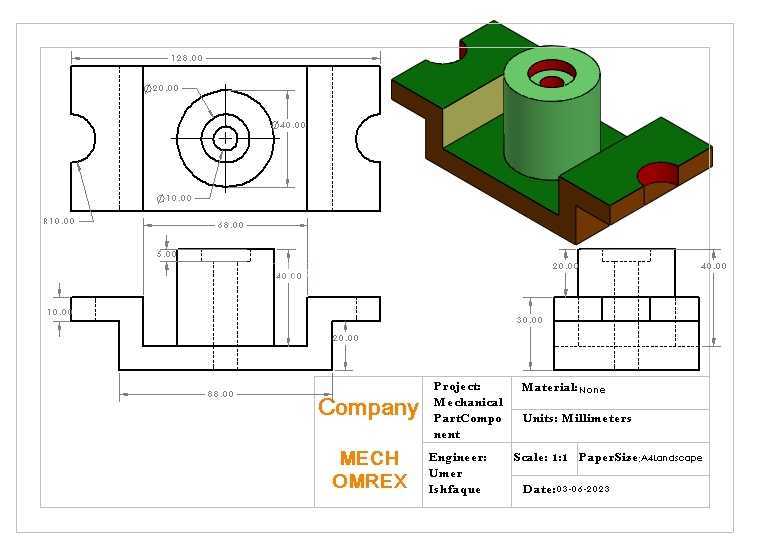

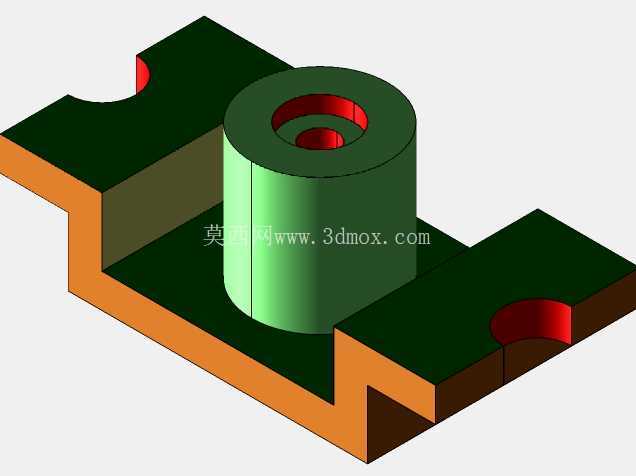

　　在三维建模过程中，这类零件需要同时完成等轴测立体模型与正交投影视图的绘制，明确各部分的尺寸链关系，尤其是中心通孔与安装缺口的位置度要求，需要在工程图中明确标注公差范围，避免加工时出现尺寸偏差导致装配失败。实际选型使用时，需要先确认适配的绕组骨架内径与凸台外径的配合公差，通常采用间隙配合保证装配顺畅，同时要核对基板的安装孔位（即两侧半圆缺口）与设备壳体上的安装柱位置是否匹配，保证安装后零件不会出现窜动。这类结构件虽然外形简单，但在变压器的整体装配中属于核心定位零件，一旦尺寸出现偏差，会直接导致绕组安装偏心，运行时产生额外的振动噪音，严重时甚至会磨破绕组绝缘层引发电路故障，因此设计时对各部分的形位公差要求都较为严格，建模过程中需要逐一核对各尺寸的关联关系，保证工程图导出的尺寸与三维模型完全一致，给后续的加工、装配环节提供准确的参考依据。
