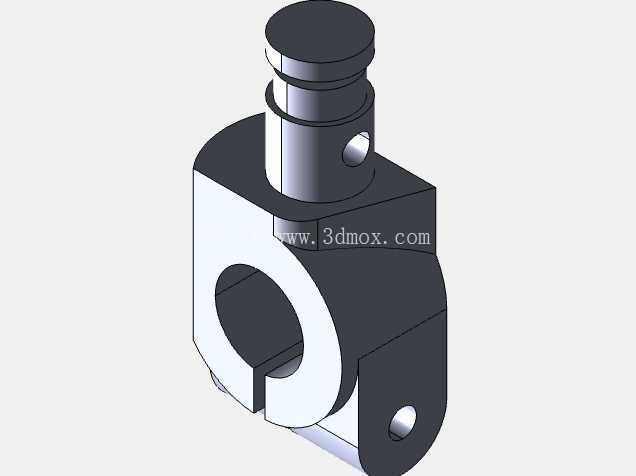

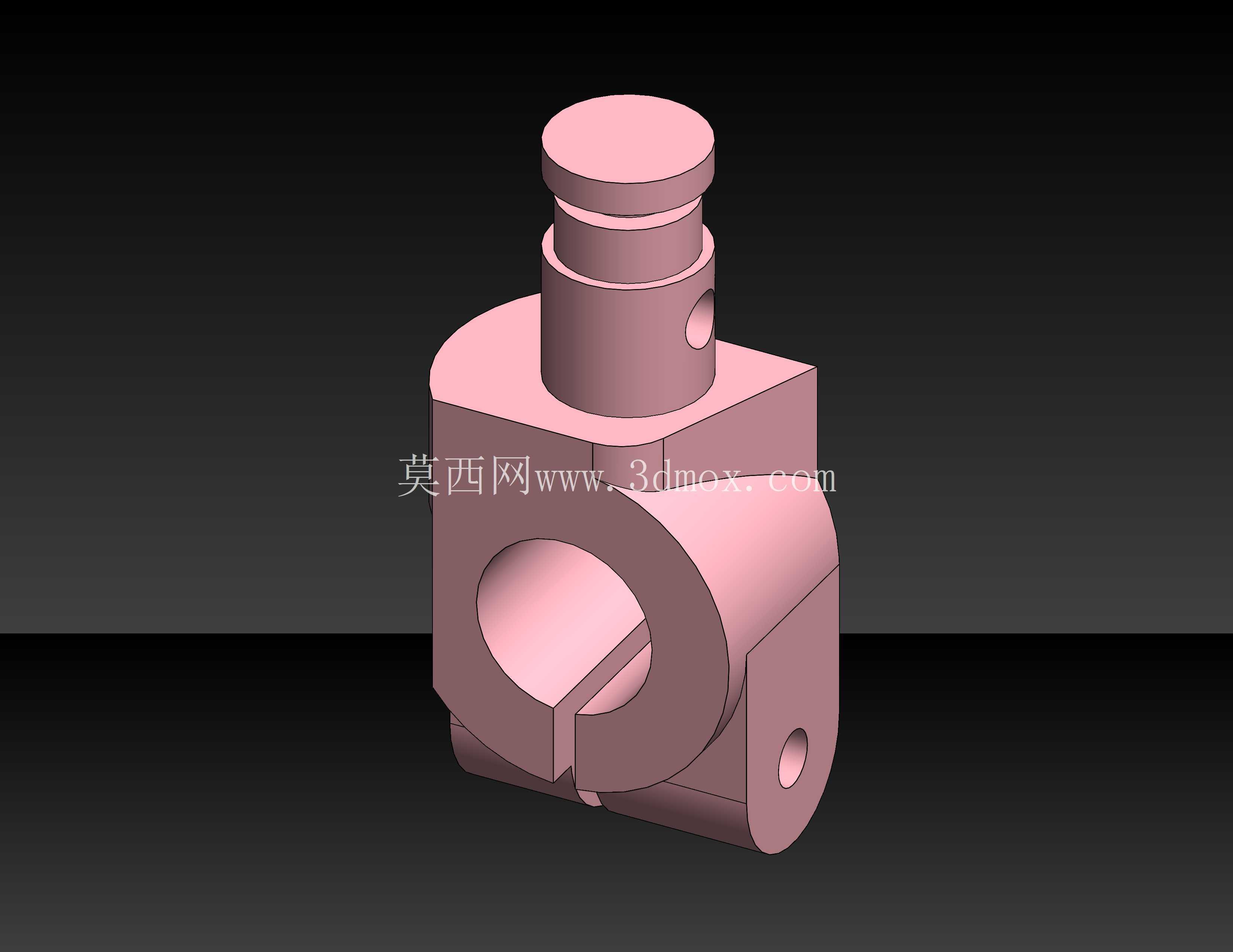

这类带复合成型特征的合金构件,常见于重载工况下的传动连接节点,比如自动化生产线的摆臂铰接位、工装夹具的锁紧调节模块、小型液压执行机构的端接部位,日常接触的工况里,但凡需要同时实现径向铰接、轴向定位、周向锁紧三个功能的紧凑安装位,都能看到同结构逻辑的零件。从结构功能上拆解,构件上部的阶梯圆柱凸台,是用来嵌套定位衬套或者连接拨杆的,凸台上的径向小孔是弹簧销的安装位,装配时打入弹性圆柱销,就能限制上部嵌套零件的轴向窜动,同时不影响其周向转动的自由度,这个位置的尺寸公差一般取H7,配合面粗糙度控制在1.6,避免转动时出现卡滞或者旷量。
下部的C型开口夹套结构,是整个构件的核心安装位,开口的缝隙宽度控制在0.8-1.2mm,夹套的内孔是整圆结构,用来穿装固定光轴,侧面的径向螺纹孔是锁紧螺钉的安装位,拧紧螺钉时开口缝隙收缩,就能把整个构件牢牢锁在光轴的任意轴向位置,不需要额外加工定位台阶,适配不同安装位置的调节需求,这种结构比传统的抱箍式夹座集成度更高,不需要额外拼接多个零件,整体强度提升40%以上。设计时的圆角过渡细节很关键,上部凸台和下部夹座的连接位置,做了R3的内圆角过渡,避免应力集中,因为这个位置是交变载荷下最容易出现断裂的位置,要是直角连接,重载反复摆动时很容易从接缝处萌生裂纹,做圆角过渡后应力流能平顺通过,疲劳寿命能提升两倍以上。
夹套的外轮廓做了切边处理,不是整圆结构,两个平行的切面是扳手位,安装锁紧螺钉时可以用开口扳手卡住切面固定构件,避免拧紧螺钉时整个构件跟着转动,提升装配效率。从安装边界来看,构件整体的最大外轮廓尺寸控制在60mm×45mm×75mm范围内,夹套内孔的通用适配直径是20mm,上部凸台的直径是18mm,凸台的有效配合长度是22mm,侧面锁紧孔的螺纹规格是M6,上部销孔直径是4mm,所有安装孔的位置度公差控制在0.1mm以内,能直接适配市面上标准的20mm直径光轴、配套的标准衬套和紧固件,不需要额外做二次加工。

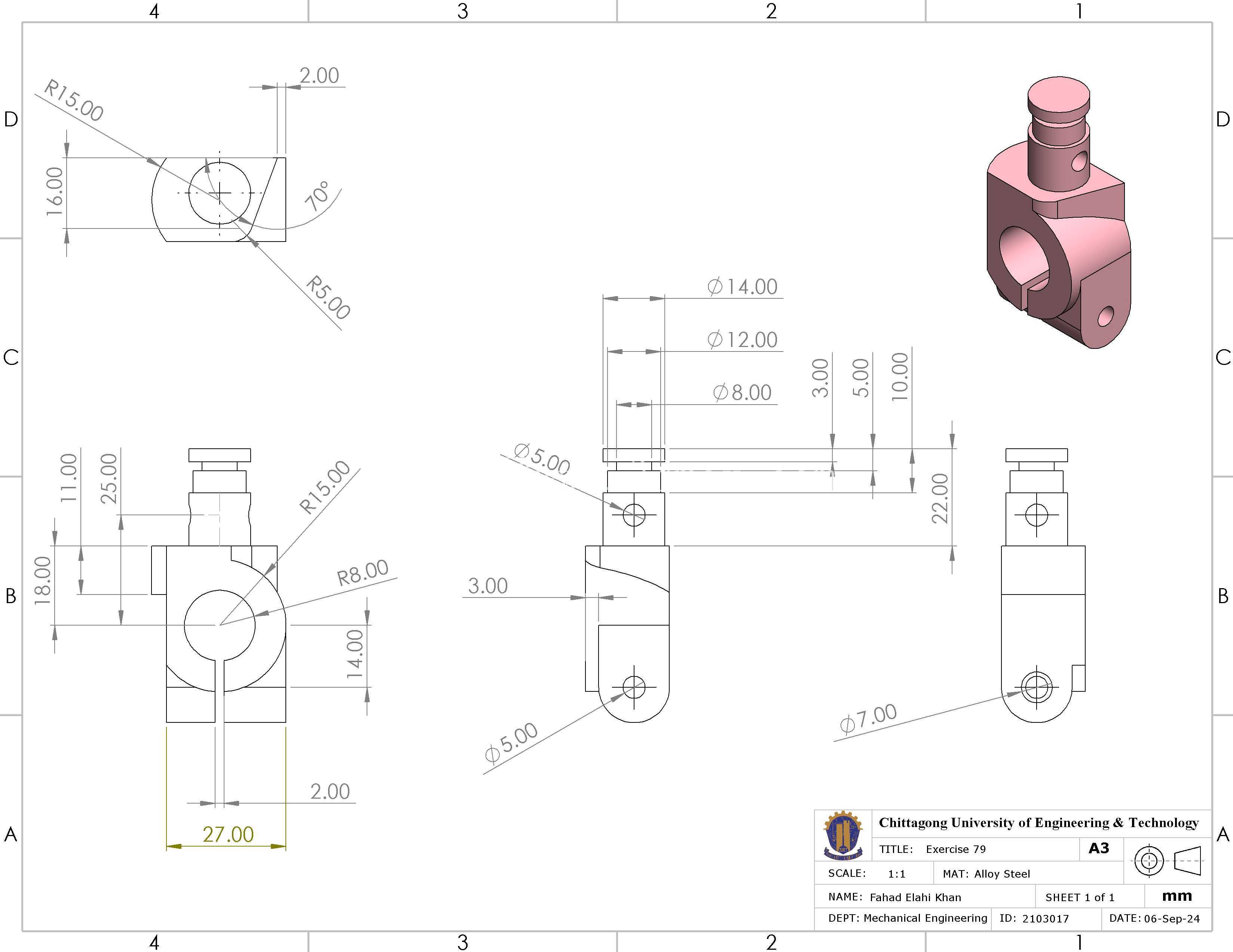

选材上用的是调质处理的合金钢,表面做发黑防锈处理,整体硬度能达到HB220-250,既有足够的强度承受重载,又有不错的韧性,能承受一定的冲击载荷,不会因为瞬间过载出现脆断。实际使用时,这类构件不需要配套复杂的安装附件,只需要一根对应直径的光轴、一颗M6内六角锁紧螺钉、一颗4mm弹性圆柱销就能完成装配,维护时拆卸也很方便,松开锁紧螺钉就能沿着光轴调整位置,调整到合适位置后重新锁紧即可,非常适合需要频繁调整工位的工装设备。建模时的特征逻辑也完全贴合实际加工流程,先做下部夹座的基体拉伸,再切割出开口缝隙和内孔,然后做上部凸台的拉伸,再加工各个安装孔,最后倒所有的工艺圆角,和实际铣削加工的工序完全一致,导出的工程图里标注了所有关键尺寸的公差、形位公差和表面粗糙度要求,能直接用于生产加工,不需要二次补全标注。
