带销孔圆柱头万向连接销轴结构设计

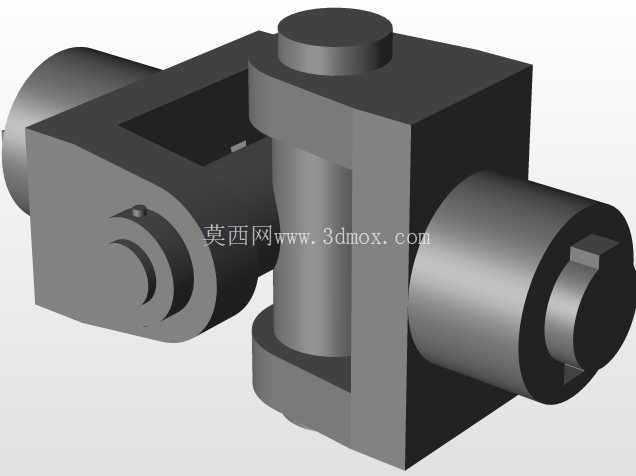

　　从结构设计逻辑来看，该零件采用圆柱头加等径直杆的主体构型，头部直径大于杆身直径，安装时头部端面可以直接抵靠在联轴器叉架的定位端面，形成轴向的硬限位，避免销轴在传动受载过程中从安装孔位轴向窜出，省去了额外加装轴端挡圈的工序，也减少了装配时的零件数量。杆身末端设计的径向贯通销孔，是用于安装开口销或者圆柱定位销，当销轴穿入联轴器的两个叉架铰接孔后，在末端销孔打入定位销，就能和头部的限位端面形成双向的轴向固定，即使传动过程中存在反复的冲击载荷，销轴也不会出现轴向移位脱落的问题，这种固定方式相比卡簧固定能承受更大的轴向冲击载荷，也更适合有振动的传动工况。在中小扭矩传动系统的布局设计中，这类带径向销孔的圆柱头连接销轴是万向联轴器组件里承担扭矩传递、角度补偿的核心受力零件，常应用在对传动同轴度有一定偏差的设备布局场景中，比如轻工输送线的动力接驳段、小型机床进给机构的动力传递端、农用小型机具的动力输出连接位置，这类场景往往无法保证主动与从动轴的绝对同轴，会存在3°到8°不等的轴间夹角偏移，同时传动过程中还会伴随小幅的轴向窜动，这类销轴结构就是为适配这类工况设计的核心连接件。

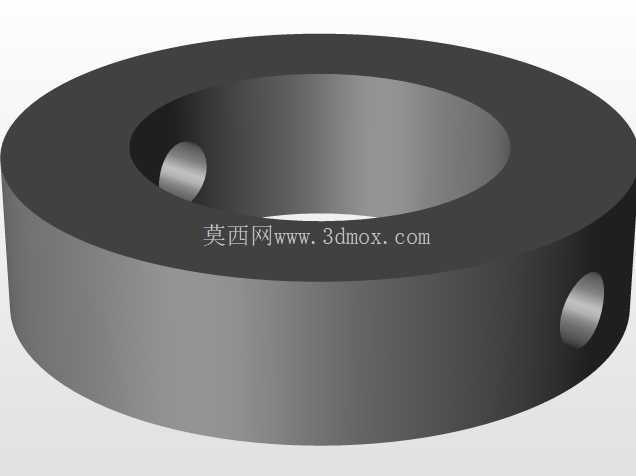

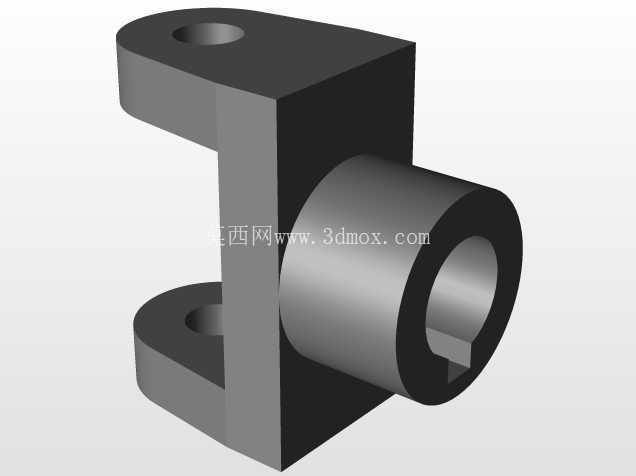

　　从尺寸边界来看，该零件的杆身直径需要和联轴器叉架的铰接孔采用间隙配合，配合公差一般选H8/f7，既保证销轴可以顺利穿入安装孔，又不会因为配合间隙过大导致传动过程中出现晃量，加剧铰接位置的磨损；头部的厚度设计需要匹配叉架的沉孔深度，保证安装后头部端面不会突出叉架外侧，避免和周边的传动部件发生运动干涉；杆身的有效长度需要完全覆盖两个铰接叉耳的总厚度，同时末端要留出足够的长度加工销孔，保证定位销安装后不会突出杆身表面，防止销孔位置出现应力集中导致的杆身断裂。

　　建模过程中需要重点关注几个结构细节：一是头部和杆身的过渡位置要设计合理的圆角，不能采用直角转接，因为传动过程中这个位置是应力集中的高发区域，圆角半径一般取杆身直径的0.1到0.15倍，既可以降低应力集中系数，又不会因为圆角过大影响销轴和叉架端面的贴合面积；二是末端的销孔位置要距离杆身端面有足够的距离，一般不小于销孔直径的1.5倍，避免销孔距离端面过近导致末端受载时出现开裂；三是杆身的圆柱度公差需要控制在0.02mm以内，保证销轴在铰接孔内可以顺畅转动，适配万向联轴器工作时的角度摆动需求。

　　在实际选型应用时，这类销轴的杆身直径需要根据传递的额定扭矩计算确定，要校核销孔位置的剪切强度、杆身的扭转强度以及头部的挤压强度，避免在过载工况下出现销轴剪断或者头部镦粗的失效问题；表面处理一般根据应用场景选择，普通工况下做发黑处理即可，有腐蚀环境的场景可以选择镀锌或者采用不锈钢材质加工，铰接配合面的粗糙度需要达到Ra1.6，降低转动过程中的摩擦磨损，延长零件的使用寿命。这类结构的销轴相比带螺纹的铰接轴，安装拆卸更加便捷，不需要额外的螺母锁紧，只需要拆装末端的定位销就能完成销轴的更换，非常适合需要定期维护铰接点的传动场景，在装配时只需要保证两个叉耳的铰接孔同轴度偏差在允许范围内，穿入销轴后打入定位销即可完成装配，不需要复杂的调整工序，能有效降低现场装配的工时成本。
