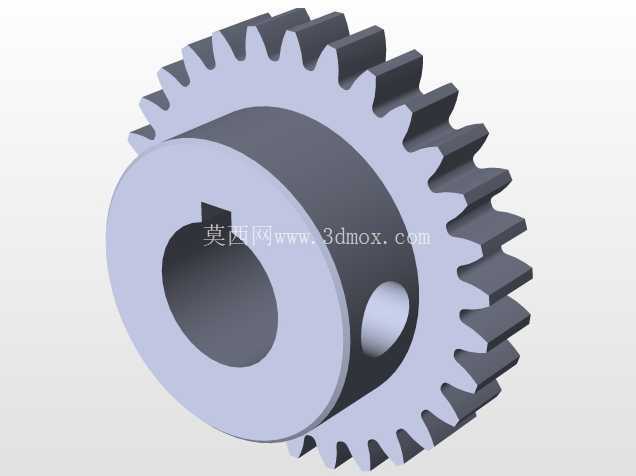

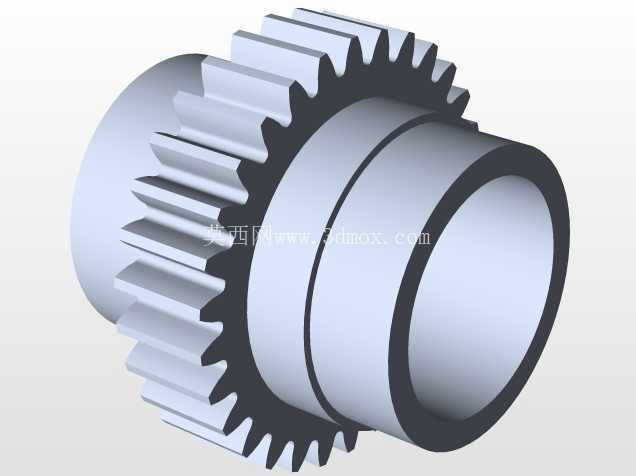

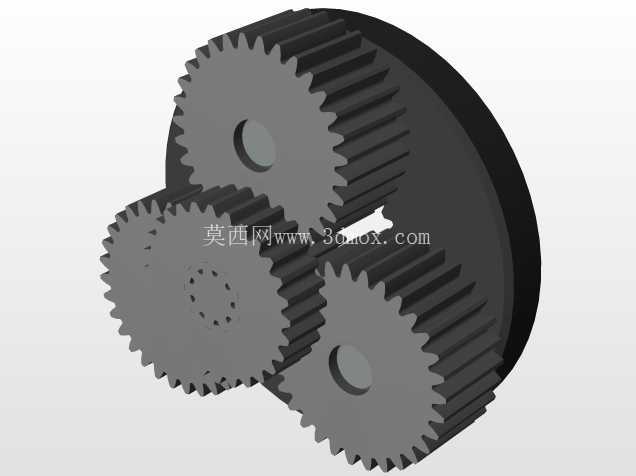

直齿圆柱传动齿轮结构设计方案

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，在各类需要定传动比动力传输的工况中都能见到它的身影，从常规的轻工输送设备、小型机床进给机构，到自动化生产线的传动工位、FRC赛事机器人的动力输出单元，这类齿轮都承担着核心的扭矩传递作用。区别于斜齿、人字齿等其他齿形的齿轮，直齿圆柱齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间也更大，尤其适合中低速、中等载荷的开式或半开式传动场景，在一些需要快速拆装维护的设备工位上，直齿轮的更换效率也远高于其他复杂齿形的传动零件。

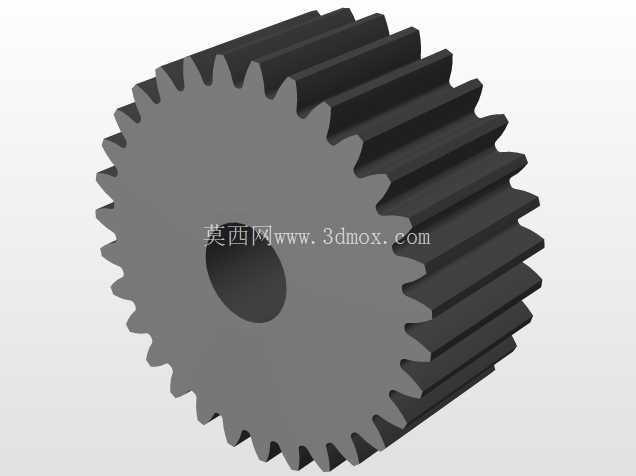

　　从设计思路来看，这款齿轮采用标准渐开线齿形设计，齿廓曲线严格遵循渐开线生成原理，能保证啮合过程中传动比恒定，不会出现角速度波动带来的传动冲击，在平稳性要求中等的工况下，这种齿形的加工难度更低，无论是滚齿、插齿还是铣削加工都能获得较高的齿形精度，不需要额外的复杂修形工序就能满足常规使用需求。齿轮中心设置的通孔为轴安装孔，孔壁没有设计键槽结构，说明这款齿轮可适配胀紧套连接或者过盈配合的安装方式，相比传统键连接，这类无键连接方式能避免键槽带来的应力集中问题，在频繁正反转的传动场景下能有效降低齿轮轮毂处的断裂风险，提升零件的疲劳寿命。

　　从实际使用的功能特性来看，这款齿轮的齿宽与齿顶圆直径比例控制在合理区间，既保证了轮齿有足够的接触面积传递额定扭矩，又不会因为齿宽过大导致轮齿受载不均，出现偏载断齿的问题。轮齿的齿顶高、齿根高都采用标准模数下的标准值，齿根处做了自然的圆角过渡，能有效分散齿根位置的弯曲应力，在承受冲击载荷时不会因为应力集中出现齿根断裂的情况。齿轮的两个端面都做了平整加工，能保证安装时与轴肩、挡圈的贴合度，避免运转过程中出现轴向窜动，影响啮合精度。

　　在安装边界方面，这款齿轮的轴孔直径与齿顶圆直径的传动比适配常规的中心距设计要求，在搭配同模数的配对齿轮时，只需要按照标准中心距调整两轴的相对位置，就能保证合理的齿侧间隙，既不会因为间隙过小出现卡齿、运转发热的问题，也不会因为间隙过大出现回程误差过大、传动异响的情况。齿轮的整体厚度尺寸适配常规的轴系安装空间，不需要额外对周边的支撑结构做避让修改，在现有设备的传动系统改造替换中，能直接匹配原有安装位，减少改造的工作量。

　　在实际的工程应用中，这类直齿轮常被用在转速不超过1500rpm、传递扭矩在中等区间的传动链路中，比如小型输送带的驱动端、自动化设备的工位切换传动机构、教学演示用的机械传动实训台，还有青少年机器人竞赛的动力传输单元，都大量使用这类标准直齿轮。它的结构简单，维护成本低，出现轮齿磨损后只需要直接更换同参数的齿轮即可，不需要对配对零件做同步调整，对于设备运维人员来说，备件的储备和更换都十分便捷。在三维建模过程中，这类齿轮的参数化设计逻辑也十分清晰，只需要确定模数、齿数、压力角、齿宽、轴孔直径这几个核心参数，就能通过特征阵列、切除等操作快速生成精准的三维模型，后续做工程图导出、数控加工编程或者3D打印样件验证时，都能直接调用模型数据，不需要重复建模，能大幅缩短设计迭代的周期。
