直齿圆柱传动齿轮结构设计

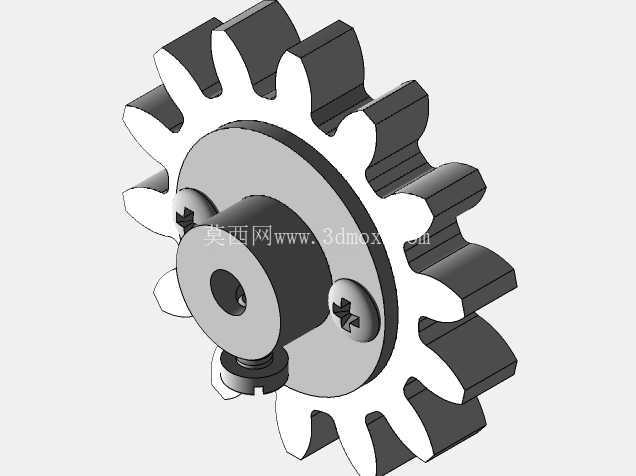

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类减速机构、输送设备传动端、小型动力输出单元里都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照设计的齿数比匹配输入输出转速，满足不同工况下的动力传输需求。从结构设计来看，这款齿轮采用了辐板式轻量化结构，轮缘部分做了等厚设计，齿宽方向的尺寸经过校核，既保证啮合过程中齿面接触强度足够，又不会因为齿宽过大导致偏载问题出现。中心的轴孔是和传动轴配合的安装基准，孔的公差按照过渡配合设计，装配时可以通过键连接传递扭矩，避免齿轮和轴之间出现相对转动。

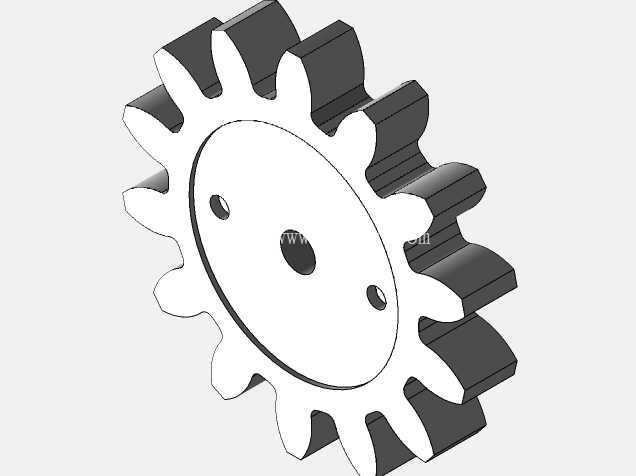

　　端面上均匀分布的两个小孔是安装定位孔，装配时可以穿过定位销，保证齿轮和轴端的挡圈或者连接法兰的同轴度，也能在拆卸时作为顶丝孔使用，方便维护时将齿轮从轴上平稳顶出，不会损伤齿面和轴的配合面。齿形部分采用标准渐开线齿廓设计，压力角取通用的20度，齿顶高系数和顶隙系数都符合通用机械传动的标准要求，这样的设计可以保证和同模数的标准直齿轮正确啮合，啮合过程中传动比恒定，不会出现冲击、卡滞的问题，传动效率可以稳定保持在较高水平。从安装边界来看，齿轮的齿顶圆直径、轮毂厚度都有明确的尺寸约束，安装时需要保证轴的台阶端面和齿轮轮毂端面贴合，轴向定位要可靠，避免运转过程中出现轴向窜动导致齿面啮合宽度不足，加剧局部磨损。

　　在实际应用场景中，这类齿轮常被用在低速、重载的传动场合，比如小型输送机的动力输入端、农机的传动箱、轻工机械的进给机构里，因为直齿轮的加工工艺成熟，装配调整方便，维护成本低，不需要复杂的轴向补偿结构，只要保证两轴的平行度在公差范围内，就能长期稳定运行。设计过程中，齿根部分做了圆角过渡处理，避免应力集中导致齿根断裂，提升齿轮的抗弯曲疲劳强度；轮缘和轮毂之间的辐板厚度经过强度校核，在传递额定扭矩时不会出现辐板变形，同时相比实心齿轮结构，有效降低了零件自身重量，减少了运转时的转动惯量，让设备启停过程更加平稳，也降低了传动轴的负载。

　　齿面的加工精度按照中等精度等级设计，完全可以满足通用机械设备的传动需求，不需要过高的加工成本，兼顾了使用性能和制造成本的平衡。在装配调试时，需要注意啮合侧隙的调整，侧隙过小会导致运转时齿面发热、磨损加剧，侧隙过大则会出现反向传动间隙，影响传动精度，合适的侧隙可以保证齿轮在热胀冷缩的工况下依然能正常运转，同时在齿面形成稳定的润滑油膜，延长零件的使用寿命。这类齿轮的选材通常根据负载情况确定，中等负载下采用45号钢调质处理即可满足强度要求，重载工况下可以选用合金钢进行表面淬火处理，提升齿面硬度和耐磨性，不同的热处理工艺搭配对应的加工工序，就能适配不同的使用场景。
