简约嵌入式齿轮传动组结构设计

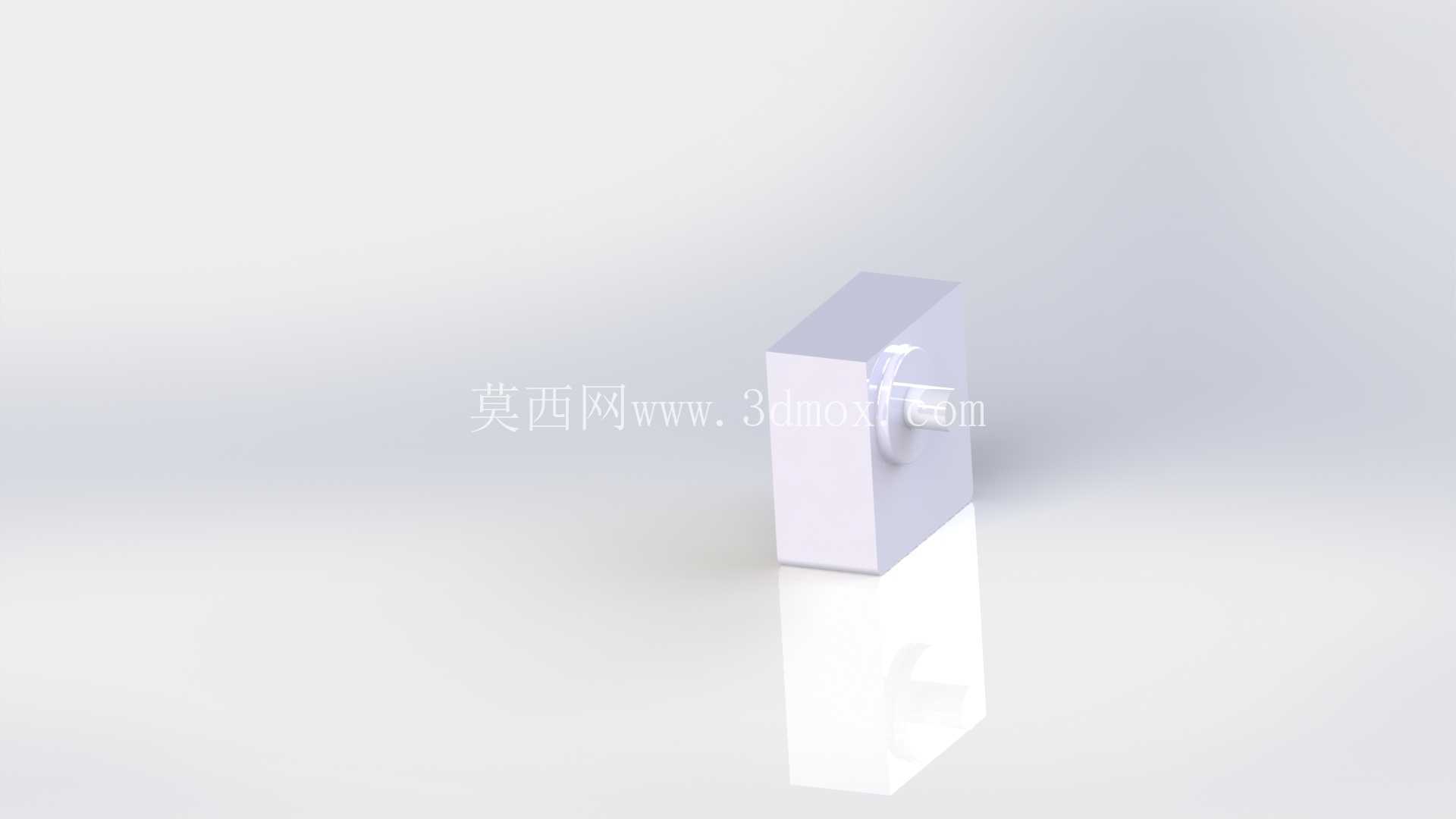

　　这套齿轮传动结构采用极简设计思路，核心面向小型机电设备内部的动力传递场景，常见于小型电动执行器、桌面级精密装置、小型教具演示设备的动力传输环节，可在有限的安装空间内完成定比动力传输，满足小扭矩工况下的旋转运动传递需求。从结构布局来看，整套组件采用侧装嵌入式的安装逻辑，安装基座为开式盒型结构，可直接嵌入设备预留的方形安装腔体内，基座侧壁预留的轴孔直接作为齿轮轴的支撑位，省去了额外的轴承座安装空间，整体安装边界控制在极小的方形区域内，适配内部空间紧凑的小型设备装配需求。

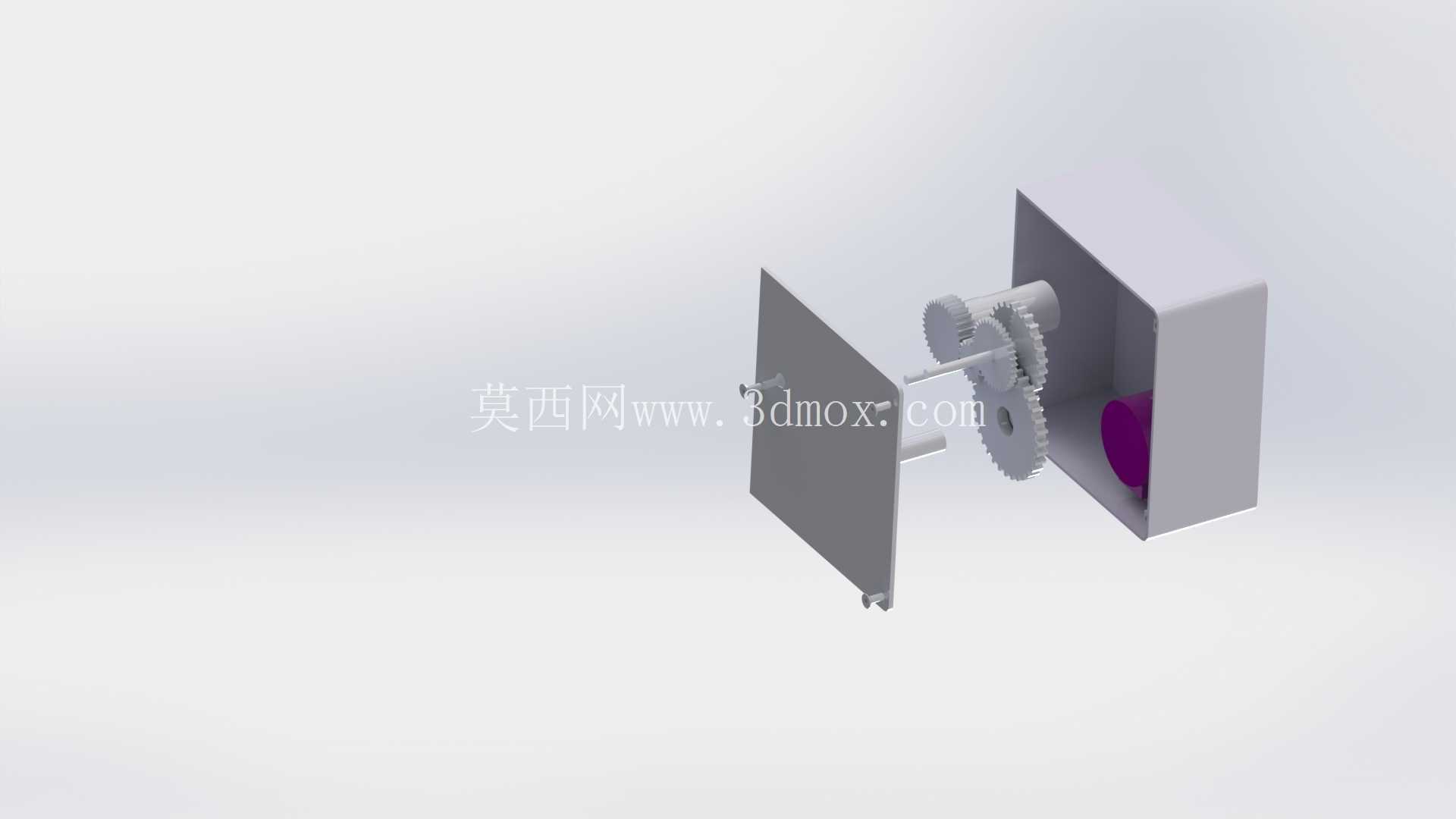

　　传动部分采用三级平行轴直齿圆柱齿轮啮合布局，齿轮模数选取适配小扭矩传输的小模数规格，齿宽控制在满足啮合接触强度的最小尺寸，各级齿轮的齿数搭配按照固定传动比匹配，可将输入端的旋转运动按照设定速比传递至输出端，输出端可直接连接负载执行件，无需额外加装传动转接结构。设计过程中优先考虑了装配便捷性，所有齿轮轴均采用悬臂支撑结构，从基座外侧即可完成轴件与齿轮的穿装固定，装配时无需复杂工装定位，齿轮与轴的配合采用小间隙过渡配合，既保证传动过程中无多余窜动，也可在检修时快速拆解更换易损件。

　　输入端的盖板结构同时起到轴向限位与外观封闭的作用，盖板与基座采用卡扣式连接，无需额外紧固件即可完成固定，盖板外侧预留的操作位可直接连接动力输入件，动力从盖板侧输入后，经过三级齿轮啮合传递至基座另一侧的输出端，输出端的偏心结构可实现旋转运动到特定轨迹往复运动的转换，适配需要小行程往复动作的执行场景。整套结构没有多余的冗余设计，所有零件均承担明确的功能作用，基座既作为齿轮组件的支撑结构，也作为整套传动组的防护外壳，可避免外部灰尘、碎屑进入啮合区域影响传动顺畅度，同时盒型结构的自身刚性足够支撑齿轮啮合过程中的径向力，无需额外增加加强筋结构即可满足使用强度要求。

　　在实际选型适配过程中，可根据具体的传动扭矩需求调整齿轮模数与齿宽参数，也可通过调整各级齿轮的齿数搭配更改传动比，适配不同的输出转速需求，安装时仅需在设备腔体上预留对应尺寸的方形嵌装位，将整套组件嵌入后固定侧边安装耳即可完成装配，无需复杂的同轴度调校，大幅降低小型设备的传动结构装配难度。齿轮啮合侧隙按照精密传动的最小间隙要求设计，传动过程中回程误差控制在小范围内，可满足对传动精度有一定要求的小型设备使用需求，所有零件均采用常规机械加工工艺即可制作，齿轮可采用注塑或粉末冶金工艺批量生产，基座可采用板材折弯或注塑成型，整体制造成本可控，适合批量配套使用。
