法兰安装式柱形电源变压器结构

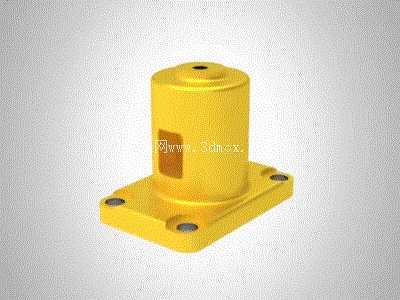

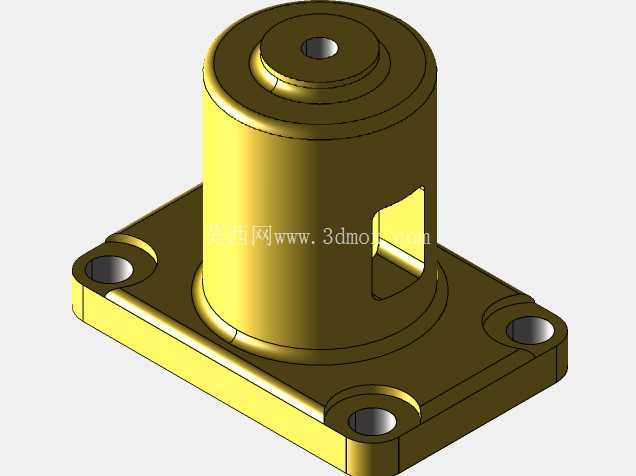

　　主体部分的圆柱形壳体，一方面是适配内部绕线骨架的圆形轮廓，绕制线圈时圆形骨架的排线均匀度更好，能减少线圈绕制过程中的应力集中，降低长期工作下的线圈形变风险；另一方面圆柱形外壳的结构强度在同等壁厚下比方壳更高，抗挤压、抗冲击的表现更优，在设备发生小幅振动时，柱形壳体可以均匀分散受力，避免外壳变形挤压内部绕组。底座的法兰设计做了加厚处理，四个安装沉孔的位置做了局部凸台加强，安装时螺栓锁紧的压力会通过凸台传递到底座整体，不会因为锁紧力过大导致底座开裂，沉孔的深度刚好可以容纳标准内六角螺栓的头部，安装后螺栓头不会突出底座平面，保证安装面可以完全贴合设备的安装基板，减少安装后的间隙带来的振动异响。这款柱形带法兰底座的供电组件，常应用在低压工控设备、小型机电装置的供电回路中，承担电压转换、电气隔离的核心作用，在分布式控制模块、小型传感供电单元、桌面型工业设备的内置供电场景里十分常见。从结构设计逻辑来看，整体采用立式柱形主体搭配方形法兰安装底座的布局，首先是考虑到设备内部的竖向空间利用，很多紧凑型工控设备的内部横向安装空间紧张，立式结构可以把安装占用的平面面积压缩到最小，仅通过底座四个角的安装孔完成固定，不需要额外设计侧向的支撑结构。

　　主体侧面预留的矩形窗口，是用于内部绕组接线引出、或者内置温度保护元件的检测端走线，窗口边缘做了圆弧倒角处理，避免穿线时尖锐边角割破线缆绝缘层，窗口的位置设置在主体靠近底座的一侧，接线后线缆可以顺着底座表面走线到设备内部的接线端子排，不需要额外预留过长的线缆弯折半径。从安装边界来看，方形法兰底座的对角安装孔距适配常规的电气元件安装孔位标准，不需要在设备基板上重新定制非标的孔位，替换同规格旧部件时可以直接对位安装，降低设备维护的改造成本；主体的柱身直径控制在合理范围内，安装后柱身和周边相邻电子元件的安全间隙满足电气安规要求，不会出现绝缘距离不足的问题。

　　顶部的中心小孔是用于固定内部铁芯的定位孔，组装时可以通过这个孔注入固定胶，或者穿入定位销固定铁芯和外壳的相对位置，避免设备运输、工作过程中铁芯出现移位，导致绕组磨损、参数偏移。在实际选型应用中，这类结构的变压器适合安装在设备内部的平整安装面上，法兰底座的平面度要求控制在合理公差范围内，安装时如果基板平面度不足，会导致底座受力不均，长期振动下可能出现底座开裂的问题；接线时从侧窗引出的线缆要做适当的固定，避免线缆晃动拉扯绕组接线端，导致接线松脱断电。

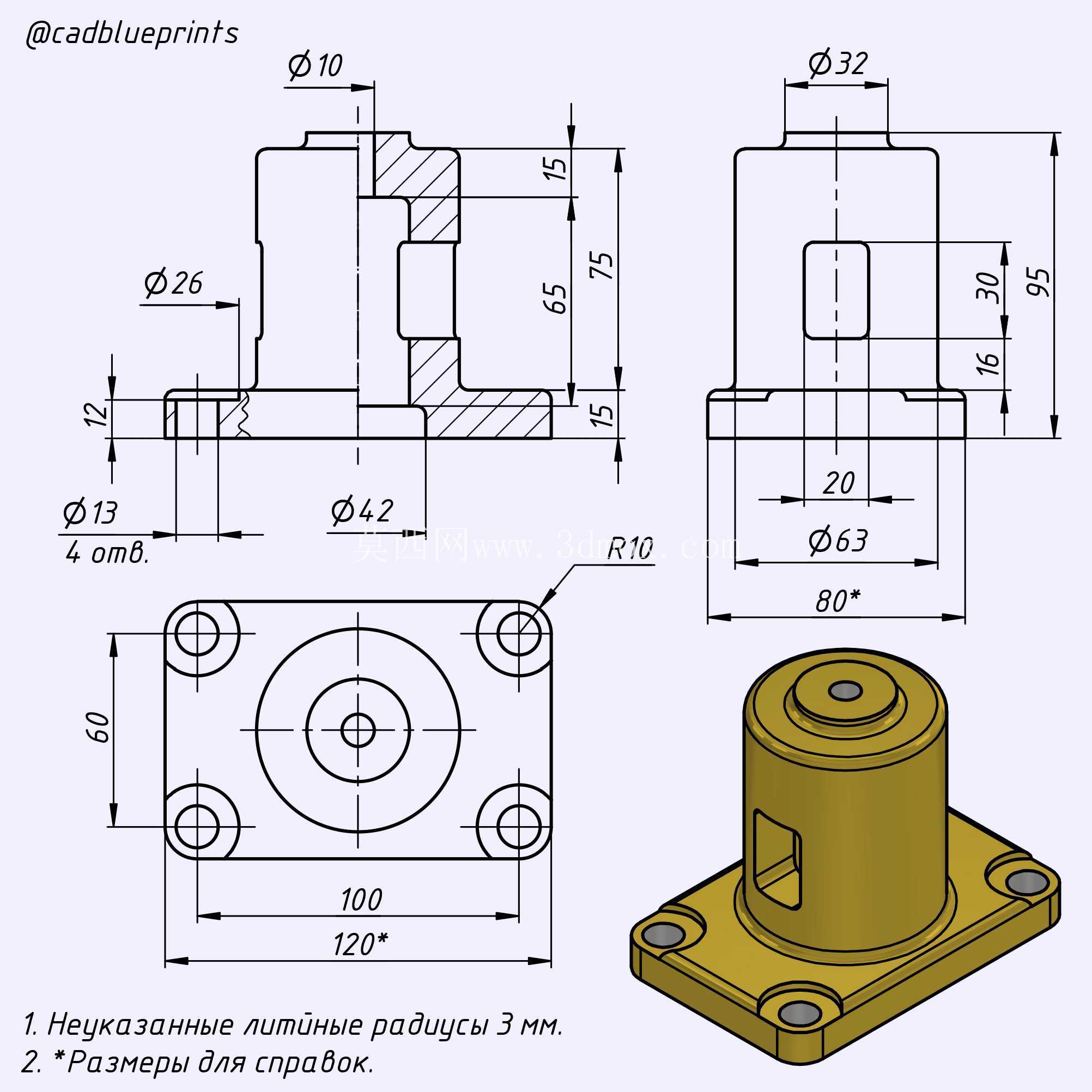

　　设计建模过程中，要重点关注法兰安装孔的位置度公差，四个孔的位置偏差过大会导致现场安装时无法对位；柱身和底座的连接位置要做圆角过渡，减少应力集中，因为设备工作时的振动会在直角连接位置产生持续的应力交变，圆角过渡可以大幅提升结构的抗疲劳寿命。内部绕组的容纳空间要预留足够的绝缘层厚度，柱体内壁和线圈骨架之间要留出均匀的间隙，方便组装时插入绝缘衬纸，避免外壳和绕组之间出现绝缘击穿的风险。顶部的定位孔要和柱体保持同轴，否则组装时铁芯定位会出现偏移，导致铁芯的磁路间隙不均匀，影响变压器的转换效率，还会增加工作时的电磁噪音。
