UCP205立式带座外球面轴承结构设计

　　在轻工输送线、小型农机、食品加工设备、普通机床辅机这类对安装便捷性有要求的传动场景中，带座外球面轴承的应用占比一直不低，UCP205作为其中通用性极强的规格，核心作用是为旋转轴提供径向支撑，同时补偿一定的安装同轴度误差，降低现场装配的精度门槛。不同于分体式轴承与轴承座需要现场配对装配的模式，这类一体式带座轴承在出厂时已经完成了轴承内圈、外圈、密封件与座体的配合校验，现场安装时只需要完成座体与安装基面的固定、轴与内圈的锁紧即可投入使用，能大幅缩短设备装配的周期。

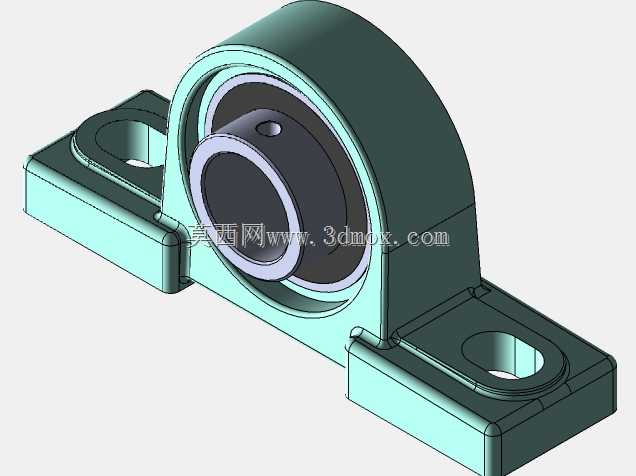

　　从结构设计逻辑来看，这个型号的座体采用立式菱形安装脚结构，两个安装孔为长圆孔设计，并非规则的圆形通孔，这种设计的核心考量是现场安装时的位置微调空间——很多中小型设备的安装机架在焊接、钣金加工后会存在一定的孔位偏差，长圆孔可以允许座体在垂直于轴的方向上有毫米级的调整余量，避免强行安装导致轴承内圈偏斜、提前出现疲劳磨损。座体的承窝部分与轴承外球面采用间隙配合，轴承外圈可以在座体内做小角度的偏转，自动补偿轴的挠曲变形或者安装时的轴线不对中问题，这对于跨度较大的轻型传动轴来说尤为实用，比如皮带输送机的托辊轴、小型风机的叶轮轴，运行中轴受载产生的轻微挠曲不会直接转化为轴承的附加载荷。

　　轴承部分采用双面接触式密封结构，密封唇口贴合在内圈的密封槽位置，能够阻挡常规工况下的粉尘、溅水进入轴承滚道，这也是它能在农机、食品输送这类多尘、偶尔有清洗溅水场景下使用的关键设计。内圈的一端伸出长度较长，带有紧定螺钉结构，安装时将轴穿入内圈孔后，拧紧两个对称布置的紧定螺钉，即可实现内圈与轴的周向和轴向固定，不需要额外加工轴肩、锁紧螺母等结构，对于光轴的适配性非常好，不需要对轴做复杂的加工处理就能完成装配。

　　从安装边界尺寸来看，UCP205适配的轴径为25mm，这是常规轻型传动中非常常用的轴径规格；两个安装孔的中心距是固定的标准值，安装螺栓适配M14规格，座体的总高度、中心高都遵循行业通用的互换尺寸，也就是说不同厂家生产的同型号UCP205轴承座，安装尺寸完全一致，设备维护更换时不需要重新加工安装基面，直接替换即可。座体采用铸铁材质铸造后加工而成，承窝位置的球面精度、安装脚的底面平面度都有明确的公差要求，安装底面如果平面度超差，锁紧螺栓后会导致座体变形，挤压轴承外圈造成卡滞，因此建模时特意对安装面的加工余量、拔模斜度做了还原，铸造圆角也完全按照实际生产的工艺要求设置，避免出现工艺上无法实现的尖锐棱角。

　　在实际选型应用中，这个型号的轴承主要承受径向载荷，能承受的轴向载荷相对有限，因此不适合用在轴向力较大的传动位置，比如斜齿轮传动的支撑端就需要搭配其他能承受轴向力的轴承使用。另外它的密封结构虽然能防溅水和粉尘，但不能用于浸泡在液体中或者有强腐蚀介质的场景，这类特殊场景需要更换带特殊密封或者不锈钢材质的同规格产品。建模过程中对轴承内部的滚道曲率、钢球排布、保持架结构都做了等比例还原，座体的加强筋位置也完全参照实物结构——承窝与安装脚连接的位置设置了过渡加强筋，提升座体的抗载荷能力，避免受冲击载荷时出现安装脚断裂的问题。很多新手建模时容易忽略长圆孔的倒角、座体铸造的拔模角度，还有紧定螺钉的沉孔位置，这些细节在实际生产中都是直接影响零件加工和装配的关键，比如长圆孔如果没有加工倒角，螺栓头贴合时容易出现应力集中，长期受振动可能导致安装脚开裂；紧定螺钉的沉孔深度如果不够，螺钉拧紧后会高出内圈表面，转动时可能剐蹭到周边的设备结构。
