L型带铰接座安装式机械支撑铰接组件

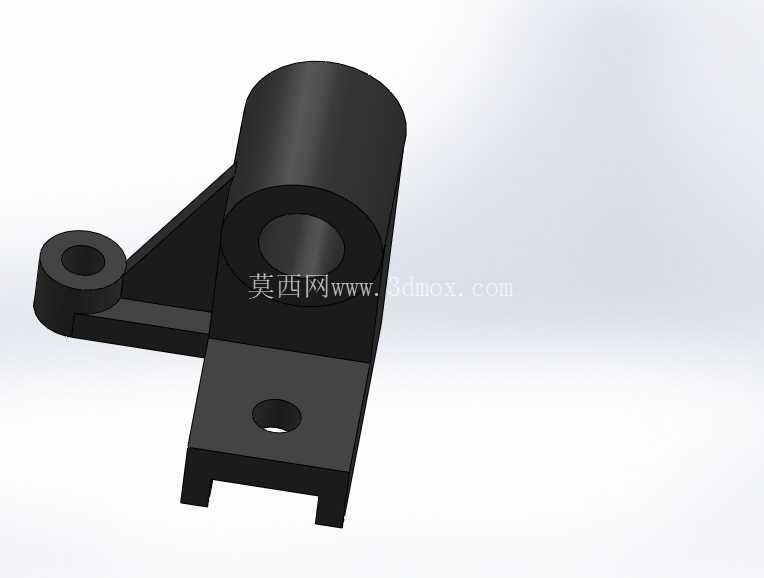

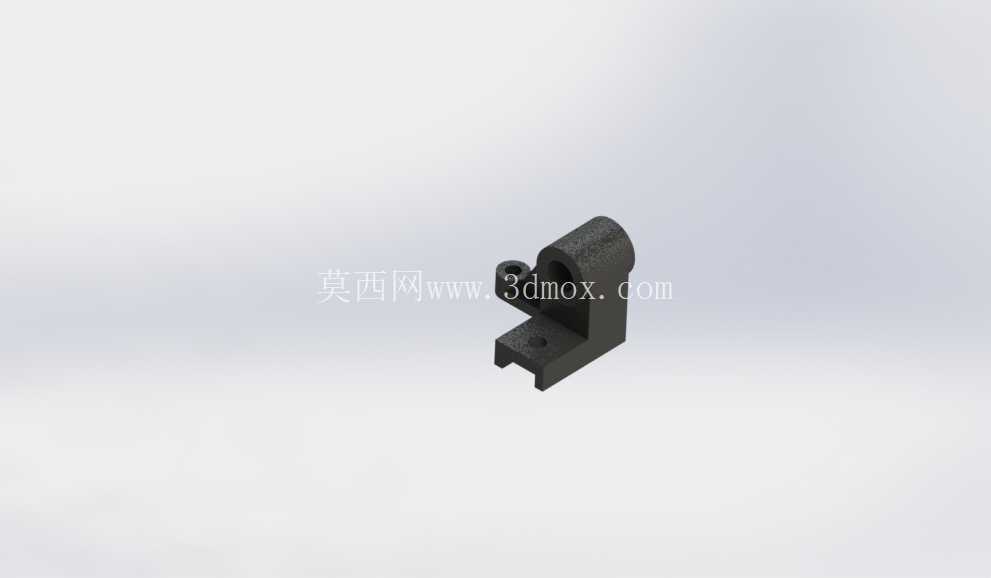

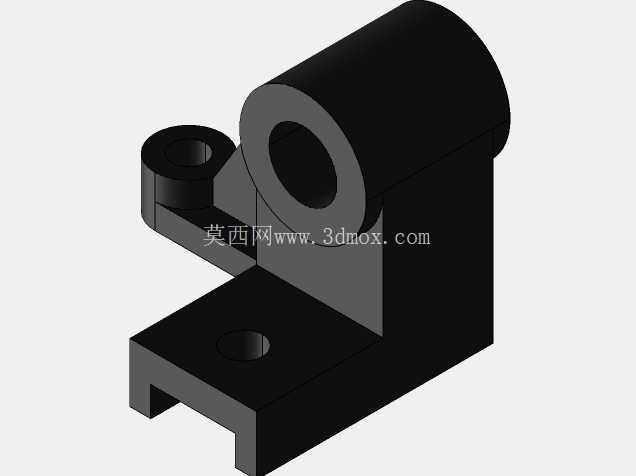

　　该类支撑铰接组件多应用在需要实现小角度摆动传动的工装夹具、小型自动化执行机构末端，以及轻工设备的连杆联动部位，作为固定端铰接支点承担转轴的径向承载与安装基准定位作用，区别于普通的通孔轴承座，该组件集成了安装底板与侧向铰接耳的一体化结构，无需额外拼接支座零件，能减少装配环节的累计误差。从结构设计逻辑来看，主体采用L型折弯式一体结构，垂直立面上方设置大直径铰接筒，筒体内孔为光孔设计，可适配对应直径的铰接销轴或者无油衬套，内孔的同轴度公差控制在IT7级区间，满足销轴转动时的顺畅度要求，避免出现卡滞或者偏磨的情况。

　　垂直立面与水平安装底板之间设置了三角加强筋结构，筋板厚度与主体壁厚保持一致，在承受径向铰接载荷时，能有效分散立板根部的应力集中，避免长期受载后出现立板变形、铰接孔轴线偏移的问题。水平底板上开设了两个沉头安装孔，其中一个孔位于底板前端的凸台位置，另一个位于底板后侧的平面区域，沉孔深度适配标准内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出底板平面，保证底板与安装基面的完全贴合，底板底部开设了通槽结构，可适配安装基面上的定位凸条，安装时能快速完成横向定位，无需反复调整组件的安装位置，降低装配找正的时间成本。

　　组件侧向延伸出的小型铰接耳上开设了小直径通孔，可用于连接辅助拉杆或者复位弹簧，在主铰接结构做摆动动作时，侧向耳可作为辅助受力点或者限位结构的连接位，无需在主体结构上额外焊接或者打孔安装附件，一体化的结构减少了后续改装的加工工序。从安装边界尺寸来看，铰接筒的轴线距离安装底板底面的高度为固定值，设计时已经考虑了配套连杆的摆动空间，连杆在设定角度范围内摆动时，不会与安装底板或者周边的固定结构发生干涉，铰接筒的轴向长度适配常规厚度的连杆接头，两侧不需要额外加装轴套调整间隙，可直接装入连杆接头后穿入销轴完成装配。

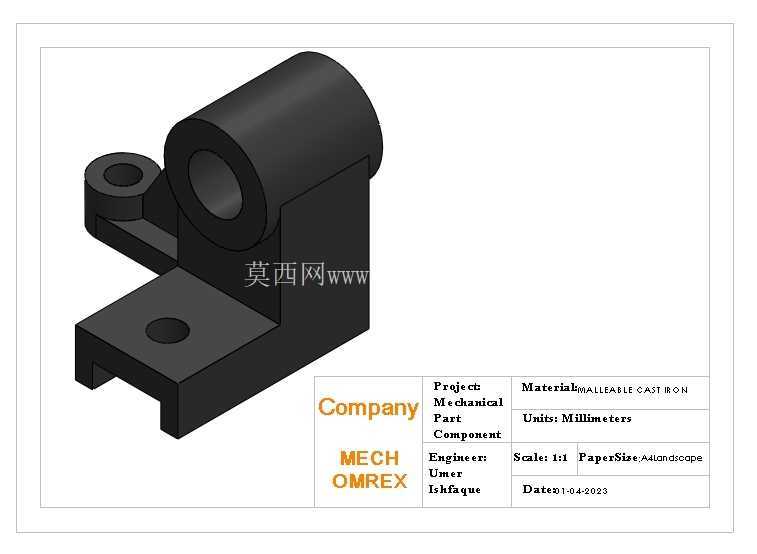

　　材质选用可锻铸铁，具备较好的强度与韧性，承受冲击载荷时不会出现脆性断裂，表面做发黑处理，具备基础的防锈能力，适合在普通车间的非腐蚀环境下长期使用。在实际选型应用时，需要核对铰接内孔的直径与配套销轴的配合公差，过盈量过大容易造成装配困难，间隙过大则会出现铰接晃动，影响传动精度；安装时需要保证底板与安装基面的平面度，若基面存在凸起，会导致底板安装后出现翘曲，进而造成铰接孔轴线倾斜，加剧销轴与孔壁的偏磨。该组件的一体化设计相比分体式拼接的铰接支座，整体刚性更好，装配工序更少，适合在批量较大的小型设备上作为标准铰接支点使用，不需要单独设计加工支座零件，可直接选用对应规格的组件完成装配，缩短设备的设计与生产周期。在结构细节上，所有棱边都做了小圆角处理，避免装配时划伤操作人员，铰接筒的两端孔口做了倒角，方便销轴的穿入，沉孔的孔口同样做了倒角处理，螺钉拧入时不会出现螺纹错牙的情况。底板上的通槽宽度采用标准公差设计，可适配市面上常用的铝型材凸台或者钢板焊接的定位条，不需要额外做适配加工，侧向铰接耳的位置经过受力校核，在连接复位弹簧时，弹簧的拉力方向不会对主铰接结构产生额外的偏载力矩，保证主铰接的受力始终沿径向方向，延长组件的使用寿命。
