双层斜叶混合罐搅拌桨结构设计

　　在化工、食品加工、水处理、涂料生产等涉及多相介质混合的工业场景中，混合罐是核心的过程装备，而搅拌桨叶作为直接与介质接触、传递动能的核心执行部件，其结构设计直接决定混合效率、介质均匀度与设备运行能耗。本次设计的双层斜叶搅拌桨，针对中低粘度流体的混合、悬浮、分散工况做了针对性结构优化，适配常规立式常压混合罐的安装需求。

　　从实际应用场景来看，这类双层斜叶桨可覆盖的工况跨度较大，既可以用于水性涂料调配过程中颜料与基料的分散混合，也能用于食品行业糖浆、酱料的均质搅拌，还可适配污水处理环节药剂与水体的快速混合作业，相比单层桨叶，双层结构能够覆盖罐内更大的轴向流场范围，减少罐底、罐壁区域的混合死区，避免重质组分在罐底沉积，也能防止轻质组分在液面处漂浮团聚。

　　结构设计层面，桨叶整体采用中心轴加双层斜置桨叶的布局，中心搅拌轴为等直径圆钢加工而成，表面做光滑过渡处理，减少轴体转动过程中与介质的摩擦阻力，同时避免介质在轴面附着结垢。上下两层桨叶采用对称错位安装方式，两层桨叶的间距经过流场仿真验证，既保证下层桨叶推动的流体向上流动时能与上层桨叶的推送流形成有效循环，又不会因为间距过小导致两层桨叶的流场互相干扰产生紊流损耗。每片桨叶采用倾斜角度设计，桨叶与水平面保持固定夹角，转动时可同时产生轴向推流与径向剪切作用，轴向流带动介质在罐内上下循环，径向剪切则可以打碎介质中的团聚颗粒，提升混合均匀度。

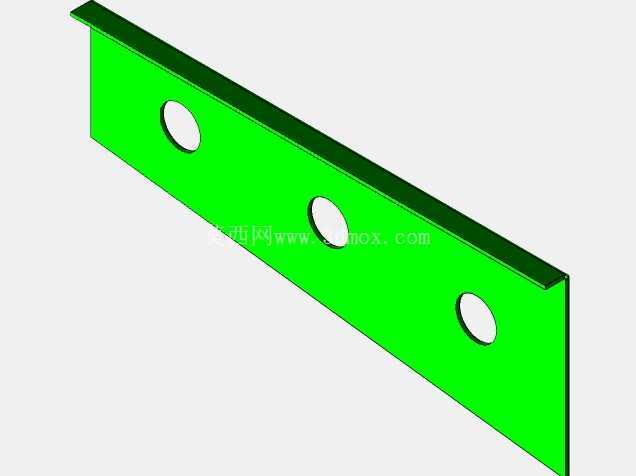

　　桨叶本体上开设的等距圆孔并非减重设计，而是经过流体力学计算的扰流结构，当桨叶转动时，部分介质会穿过桨叶上的孔洞，在桨叶背面形成微小涡流，既可以减少桨叶转动的阻力，降低搅拌轴的扭矩负载，也能强化桨叶附近区域的微观混合效果，避免桨叶背面形成低压区导致气蚀或者介质附着。桨叶与中心轴的连接采用抱箍加定位销的固定方式，相比焊接固定，这种可拆卸结构方便后期根据工况调整桨叶的安装高度，也便于桨叶磨损后的单独更换，降低设备维护成本。

　　安装边界方面，该搅拌桨适配的混合罐为立式圆筒结构，安装时中心轴需与罐体中心保持同轴，轴端通过联轴器与上方的减速电机输出端连接，下层桨叶与罐底的距离需控制在罐体内径的1/6到1/4区间，避免距离过近刮蹭罐底衬层，也防止距离过高导致罐底介质无法被有效搅动；上层桨叶的安装高度需根据罐内正常工作液位调整，保证正常运行时上层桨叶完全浸没在介质液面以下，避免液面处产生卷气现象，影响混合效果同时造成不必要的功率损耗。

　　从功能特性来看，该结构的搅拌桨相比平直叶涡轮桨，轴向循环能力更强，适合大容积罐体的整体混合作业；相比推进式螺旋桨，其剪切力更强，对带有少量固体颗粒的悬浮工况适配性更好，能够避免固体颗粒沉积。桨叶的边缘做了倒圆角处理，既减少转动过程中的流体阻力，也防止尖锐边缘在长期使用中出现应力集中导致的桨叶变形或断裂，提升部件的使用寿命。在实际选型匹配时，可根据罐体容积、介质粘度、固含量等参数调整桨叶直径、倾斜角度以及两层桨叶的间距，该结构的三维建模过程中所有配合尺寸都做了公差标注，轴径、连接孔位都符合常规搅拌设备的安装标准，可直接用于后续的工程出图与加工制造环节，无需再做额外的适配调整。
