电源变压器用L型安装固定支座结构

　　在低压小功率电源变压器的配套安装场景中，这类L型支座是板载安装、设备内置安装场景下的常用支撑结构，主要承担变压器本体的承载、定位与绝缘隔离作用，常见于消费类电子电源模块、小型工控设备供电单元、教学实验电源装置的内部装配环节，能够避免变压器磁芯、绕组与设备金属壳体直接接触，降低绝缘击穿风险，同时抵消变压器工作时产生的微幅振动，减少绕组松动、引脚脱焊的故障概率。

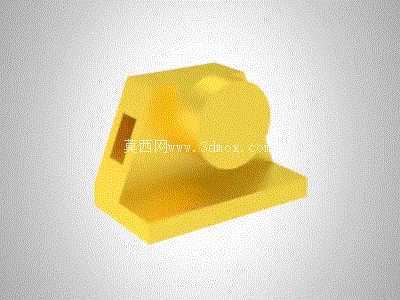

　　从结构设计逻辑来看，该支座采用一体化L型弯折构型，底部平直段为安装基准面，预留的安装孔位可适配M3、M4规格的自攻螺丝或机牙螺丝，能够直接固定在PCB板、设备内部钣金支架或者塑料安装柱上，安装边界的公差控制在±0.1mm范围内，可匹配多数小功率EI型、CD型变压器的底部安装尺寸，不会出现安装孔位错位、支座与变压器本体干涉的问题。竖直段的弧形贴合面是与变压器圆柱型磁芯侧部匹配的定位面，设计时特意将贴合面的弧度设置为略大于磁芯外圆弧度，装配时可通过少量过盈配合实现预固定，无需额外打胶即可完成变压器与支座的初步定位，后续批量装配时能够大幅提升产线的组装效率，减少辅助工装的使用。

　　支座的侧部开槽结构并非冗余设计，一方面是为了避让变压器的引脚出线方向，避免绕组引出线被支座挤压破损，另一方面可以在注塑成型时减少壁厚不均导致的缩痕问题，提升零件成型后的尺寸稳定性，同时还能为变压器工作时的热量散发留出对流通道，避免热量在支座与变压器的贴合面处积聚，长期工作时可降低绕组的温升速率，延长绝缘层的老化周期。从实际使用的工况适配性来看，这类支座通常采用阻燃ABS或者增强尼龙材质注塑成型，绝缘等级可达到B级以上，能够耐受130℃的长期工作温度，完全匹配小功率电源变压器的工作温升范围，同时材质本身具备一定的韧性，在设备受到跌落、冲击载荷时，能够通过微小的弹性形变吸收部分冲击能量，避免变压器磁芯碎裂、绕组断线的问题。

　　设计过程中需要重点关注几个尺寸边界：底部安装面的平面度需要控制在0.05mm以内，否则安装后会出现支座翘曲，导致变压器安装倾斜，影响引脚与PCB板的焊接垂直度；竖直段弧形面的中心高度需要与变压器磁芯的中心高度保持一致，偏差不超过0.2mm，否则会出现贴合面接触不实，定位失效的问题；侧部开槽的边缘需要做R0.3以上的圆角处理，避免尖锐边缘割破变压器的绝缘胶带或者引出线外皮，造成绝缘失效。在三维建模过程中，这类零件需要重点校验安装孔位的位置度、弧形贴合面的轮廓度，以及整体结构的拔模角度，通常拔模角度设置为1.5°即可满足注塑成型的脱模要求，不会在零件表面产生明显的脱模划痕，同时壁厚保持均匀2mm设置，避免出现注塑缺陷。这类支座虽然属于电源变压器的配套小零件，但在实际应用中直接影响变压器的安装可靠性与绝缘安全性，设计时不能忽略细节处的结构优化，比如在底部安装面的边缘增加0.2mm的倒角，既可以去除注塑飞边，也能避免安装时刮伤PCB板的阻焊层；在弧形贴合面的表面增加细微的防滑纹理，能够提升与变压器磁芯之间的摩擦力，进一步增强固定的稳定性，避免长期振动下出现变压器移位的问题。
